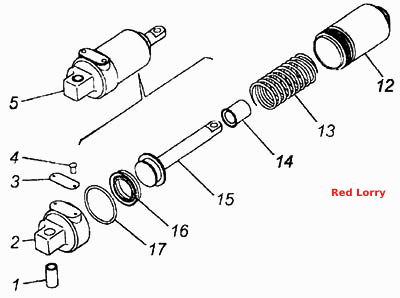

Цилиндр выключения подачи топлива пневматический
100%
Название детали
Цилиндр
Заводской номер
100-3570110
Количество на модель
1
№
Название детали
Втулка
Заводской номер
100-3570133
Количество на модель
1
№
1
Название детали
Крышка цилиндра
Заводской номер
100-3570130
Количество на модель
1
№
2
Название детали
Табличка
Заводской номер
100-3512099
Количество на модель
1
№
3
Название детали
Заклепка пустотелая
Заводской номер
304183
Количество на модель
2
№
4
Название детали
Цилиндр
Заводской номер
100-3570120
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
100-3570123
Количество на модель
1
№
13
Название детали
Упор
Заводской номер
100-3570127
Количество на модель
1
№
14
Название детали
Поршень в сборе
Заводской номер
100-3570124
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное
Заводской номер
100-3570128
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
100-3570132
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр | 100-3570110 | 1 | 1 | |||||
| 1 | Втулка | 100-3570133 | 1 | 1 | 1 | |||
| 2 | Крышка цилиндра | 100-3570130 | 1 | 1 | 2 | |||
| 3 | Табличка | 100-3512099 | 1 | 1 | 3 | |||
| 4 | Заклепка пустотелая | 304183 | 2 | 2 | 4 | |||
| 12 | Цилиндр | 100-3570120 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3570123 | 1 | 1 | 13 | |||
| 14 | Упор | 100-3570127 | 1 | 1 | 14 | |||
| 15 | Поршень в сборе | 100-3570124 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное | 100-3570128 | 1 | 1 | 16 | |||
| 17 | Кольцо | 100-3570132 | 1 | 1 | 17 |
