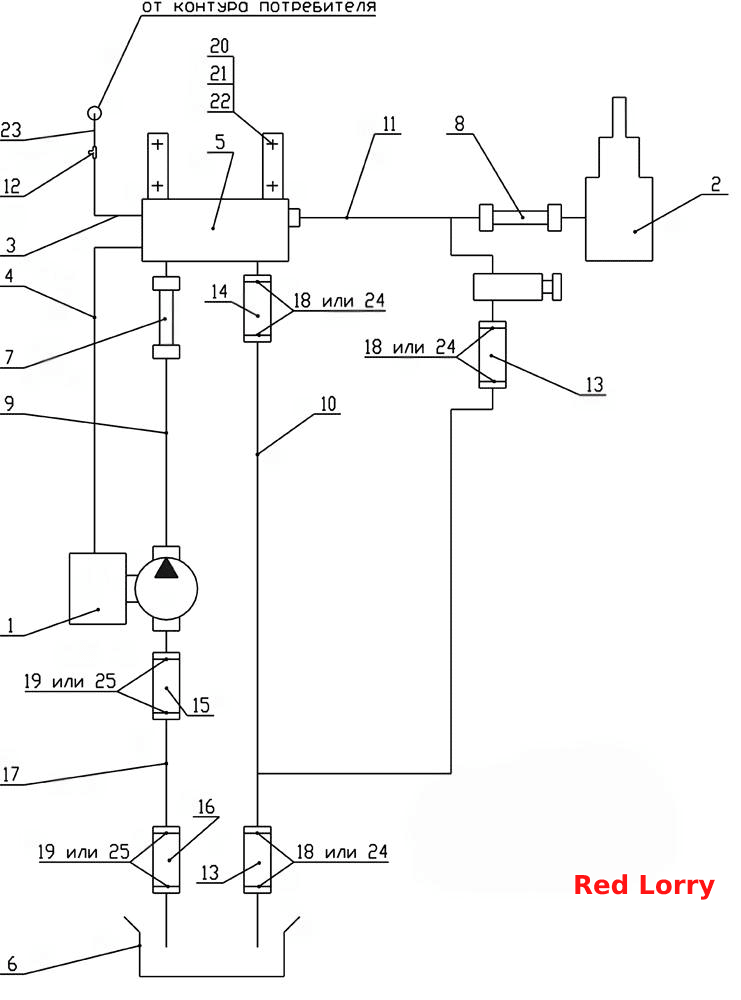

65111-8600003СПГ, 65111-8600003-10СПГ Схема пневмогидравлическая-1
100%
Название детали
Установка коробки отбора мощности с насосом
Заводской номер
5511-4202001-30СБ
Количество на модель
1
№
1
Название детали
Установка гидроцилиндра
Заводской номер
65111-8603001СБ
Количество на модель
1
№
2
Название детали
Трубка подвода воздуха
Заводской номер
55102-8606020СБ
Количество на модель
1
№
3
Название детали
Трубка подвода воздуха
Заводской номер
65115-8606020СБ
Количество на модель
1
№
4
Название детали
Блок управления
Заводской номер
65115-8607120СБ
Количество на модель
1
№
5
Название детали
Установка бака масляного
Заводской номер
5511-8608001-10СБ
Количество на модель
1
№
6
Название детали
Рукав высокого давления
Заводской номер
5511-8609090-01СБ
Количество на модель
1
№
7
Название детали
Рукав высокого давления
Заводской номер
55102-8609090СБ
Количество на модель
1
№
8
Название детали
Труба высокого давления
Заводской номер
5511-8609135-10СБ
Количество на модель
1
№
9
Название детали
Труба низкого давления
Заводской номер
65115-8609152СБ
Количество на модель
1
№
10
Название детали
Труба высокого давления
Заводской номер
65115-8609170-30СБ
Количество на модель
1
№
11
Название детали
Тройник проходной
Заводской номер
864919
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
5511-8609116
Количество на модель
2
№
13
Название детали
Рукав
Заводской номер
5511-8609117
Количество на модель
1
№
14
Название детали
Рукав длина 80
Заводской номер
5511-8609120-10
Количество на модель
1
№
15
Название детали
Рукав длина 260
Заводской номер
5511-8609121
Количество на модель
1
№
16
Название детали
Труба (с коробкой передач модели 14)
Заводской номер
5511-8609130-40
Количество на модель
1
№
17
Название детали
Хомут стяжной (20-35)х9 СБИТ305419.003ТУ
Заводской номер
СБИТ 305419.003-21
Количество на модель
№
18
Название детали
Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ
Заводской номер
СБИТ 305.419.004-20
Количество на модель
№
19
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
4
№
20
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
21
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
4
№
22
Название детали
Трубка подвода воздуха
Заводской номер
55102-8606030СБ
Количество на модель
1
№
23
Название детали
Хомут с червячной резьбой DIN 3017
Заводской номер
TORRO 25-40/12-C7W1
Количество на модель
№
24
Название детали
Хомут с червячной резьбой
Заводской номер
TORRO 32-50/12-C7W1
Количество на модель
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка коробки отбора мощности с насосом | 5511-4202001-30СБ | 1 | 1 | 1 | |||
| 2 | Установка гидроцилиндра | 65111-8603001СБ | 1 | 1 | 2 | |||
| 3 | Трубка подвода воздуха | 55102-8606020СБ | 1 | 1 | 3 | |||
| 4 | Трубка подвода воздуха | 65115-8606020СБ | 1 | 1 | 4 | |||
| 5 | Блок управления | 65115-8607120СБ | 1 | 1 | 5 | |||
| 6 | Установка бака масляного | 5511-8608001-10СБ | 1 | 1 | 6 | |||
| 7 | Рукав высокого давления | 5511-8609090-01СБ | 1 | 1 | 7 | |||
| 8 | Рукав высокого давления | 55102-8609090СБ | 1 | 1 | 8 | |||
| 9 | Труба высокого давления | 5511-8609135-10СБ | 1 | 1 | 9 | |||
| 10 | Труба низкого давления | 65115-8609152СБ | 1 | 1 | 10 | |||
| 11 | Труба высокого давления | 65115-8609170-30СБ | 1 | 1 | 11 | |||
| 12 | Тройник проходной | 864919 | 1 | 1 | 12 | |||
| 13 | Рукав | 5511-8609116 | 2 | 2 | 13 | |||
| 14 | Рукав | 5511-8609117 | 1 | 1 | 14 | |||
| 15 | Рукав длина 80 | 5511-8609120-10 | 1 | 1 | 15 | |||
| 16 | Рукав длина 260 | 5511-8609121 | 1 | 1 | 16 | |||
| 17 | Труба (с коробкой передач модели 14) | 5511-8609130-40 | 1 | 1 | 17 | |||
| 18 | Хомут стяжной (20-35)х9 СБИТ305419.003ТУ | СБИТ 305419.003-21 | 18 | |||||
| 19 | Хомут стяжной (35-50)х13 СБИТ 305419.003ТУ | СБИТ 305.419.004-20 | 19 | |||||
| 20 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 4 | 4 | 20 | |||
| 21 | Гайка | 1/21647/11 | 4 | 4 | 21 | |||
| 22 | Шайба пружинная 8 | 1/05168/70 | 4 | 4 | 22 | |||
| 23 | Трубка подвода воздуха | 55102-8606030СБ | 1 | 1 | 23 | |||
| 24 | Хомут с червячной резьбой DIN 3017 | TORRO 25-40/12-C7W1 | 24 | |||||
| 25 | Хомут с червячной резьбой | TORRO 32-50/12-C7W1 | 25 |
