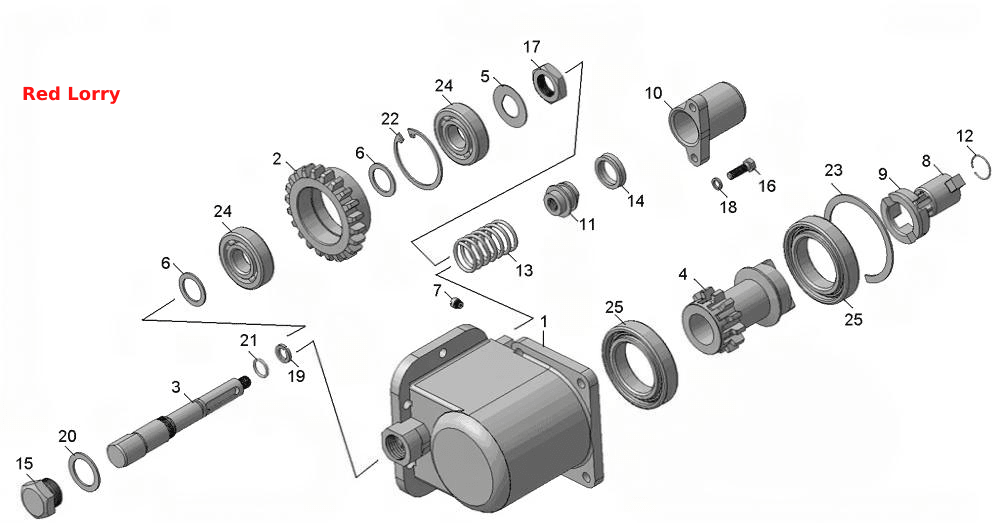

5511-4202010-20СБ Коробка отбора мощности
100%
Название детали
Картер коробки отбора мощности
Заводской номер
5511-4202016-10
Количество на модель
1
№
1
Название детали
Шестерня промежуточная
Заводской номер
5511-4202032-10
Количество на модель
1
№
2
Название детали
Ось промежуточной шестерни
Заводской номер
5511-4202034-10
Количество на модель
1
№
3
Название детали
Шестерня ведомая
Заводской номер
5511-4202036-10
Количество на модель
1
№
4
Название детали
Шайба стопорная
Заводской номер
5511-4202040
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
5511-4202044-10
Количество на модель
2
№
6
Название детали
Винт установочный
Заводской номер
5511-4202048-20
Количество на модель
1
№
7
Название детали
Полумуфта
Заводской номер
5511-4202062-20
Количество на модель
1
№
8
Название детали
Компенсатор
Заводской номер
5511-4202064
Количество на модель
1
№
9
Название детали
Корпус пневмоцилиндра
Заводской номер
5511-4202065
Количество на модель
1
№
10
Название детали
Поршень
Заводской номер
5511-4202068
Количество на модель
1
№
11
Название детали
Кольцо стопорное
Заводской номер
5511-4202081
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
5511-4202091-10
Количество на модель
1
№
13
Название детали
Кольцо уплотнительное
Заводской номер
100-3570228
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
5511-4202092-20
Количество на модель
1
№
15
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
2
№
16
Название детали
Гайка М24х1,5-6Н
Заводской номер
1/07269/11
Количество на модель
1
№
17
Название детали
Шайба пружинная 8
Заводской номер
1/05166/70
Количество на модель
2
№
18
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
1
№
19
Название детали
Шайба уплотнительная 30х42х2
Заводской номер
870632
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
016-020-25-2-2 ГОСТ 9833-73
Количество на модель
1
№
21
Название детали
Кольцо Б 62 ГОСТ 13943-68
Заводской номер
862806
Количество на модель
1
№
22
Название детали
Кольцо 2Б90 ГОСТ 13941-68
Заводской номер
2Б90 ГОСТ 13941-68
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер коробки отбора мощности | 5511-4202016-10 | 1 | 1 | 1 | |||
| 2 | Шестерня промежуточная | 5511-4202032-10 | 1 | 1 | 2 | |||
| 3 | Ось промежуточной шестерни | 5511-4202034-10 | 1 | 1 | 3 | |||
| 4 | Шестерня ведомая | 5511-4202036-10 | 1 | 1 | 4 | |||
| 5 | Шайба стопорная | 5511-4202040 | 1 | 1 | 5 | |||
| 6 | Шайба | 5511-4202044-10 | 2 | 2 | 6 | |||
| 7 | Винт установочный | 5511-4202048-20 | 1 | 1 | 7 | |||
| 8 | Полумуфта | 5511-4202062-20 | 1 | 1 | 8 | |||
| 9 | Компенсатор | 5511-4202064 | 1 | 1 | 9 | |||
| 10 | Корпус пневмоцилиндра | 5511-4202065 | 1 | 1 | 10 | |||
| 11 | Поршень | 5511-4202068 | 1 | 1 | 11 | |||
| 12 | Кольцо стопорное | 5511-4202081 | 1 | 1 | 12 | |||
| 13 | Пружина | 5511-4202091-10 | 1 | 1 | 13 | |||
| 14 | Кольцо уплотнительное | 100-3570228 | 1 | 1 | 14 | |||
| 15 | Пробка | 5511-4202092-20 | 1 | 1 | 15 | |||
| 16 | Болт М8-6gх25 | 1/60436/21 | 2 | 2 | 16 | |||
| 17 | Гайка М24х1,5-6Н | 1/07269/11 | 1 | 1 | 17 | |||
| 18 | Шайба пружинная 8 | 1/05166/70 | 2 | 2 | 18 | |||
| 19 | Шайба пружинная 12 | 1/05170/70 | 1 | 1 | 19 | |||
| 20 | Шайба уплотнительная 30х42х2 | 870632 | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | 016-020-25-2-2 ГОСТ 9833-73 | 1 | 1 | 21 | |||
| 22 | Кольцо Б 62 ГОСТ 13943-68 | 862806 | 1 | 1 | 22 | |||
| 23 | Кольцо 2Б90 ГОСТ 13941-68 | 2Б90 ГОСТ 13941-68 | 1 | 1 | 23 |
