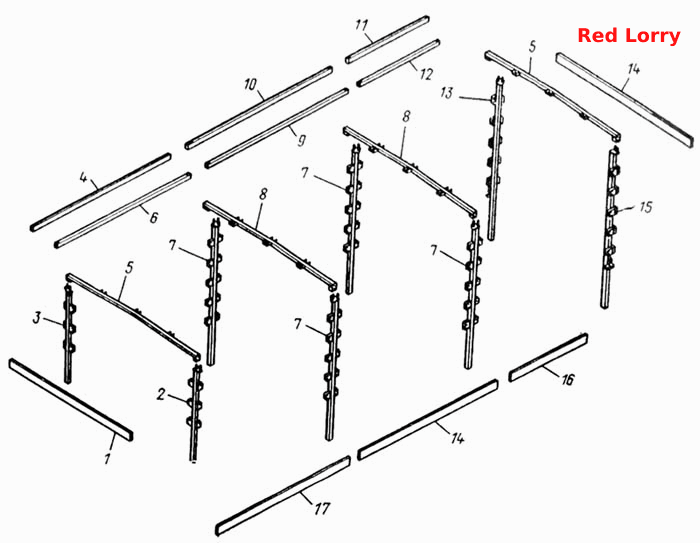

Каркас тента платформы (53215)
100%
Название детали
Доска передняя
Заводской номер
53212-8508225
Количество на модель
3
№
1
Название детали
Стойка № 1 левая
Заводской номер
53212-8508121
Количество на модель
1
№
2
Название детали
Стойка № 1 правая
Заводской номер
53212-8508120
Количество на модель
1
№
3
Название детали
Распорка № 2 стоек
Заводской номер
5320-8508200-10
Количество на модель
2
№
4
Название детали
Дуга № 1
Заводской номер
53212-8508110
Количество на модель
2
№
5
Название детали
Распорка №2 дуг
Заводской номер
5320-8508211-10
Количество на модель
3
№
6
Название детали
Стойка № 2
Заводской номер
53212-8508160
Количество на модель
4
№
7
Название детали
Дуга № 2
Заводской номер
53212-8508154
Количество на модель
2
№
8
Название детали
Распорка № 1 дуг
Заводской номер
53212-8508209-10
Количество на модель
3
№
9
Название детали
Распорка № 1 стоек
Заводской номер
53212-8508218-10
Количество на модель
2
№
10
Название детали
Распорка № 2 стоек
Заводской номер
53212-8508200-10
Количество на модель
2
№
11
Название детали
Распорка № 2 дуг
Заводской номер
53212-8508211-10
Количество на модель
2
№
12
Название детали
Стойка № 3 правая в сборе
Заводской номер
53212-8508172
Количество на модель
1
№
13
Название детали
Доска № 3
Заводской номер
53212-8508231
Количество на модель
15
№
14
Название детали
Стойка № 3 левая в сборе
Заводской номер
53212-8508173
Количество на модель
1
№
15
Название детали
Доска № 2
Заводской номер
53212-8508229
Количество на модель
10
№
16
Название детали
Доска № 1
Заводской номер
53212-8508227
Количество на модель
10
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Доска передняя | 53212-8508225 | 3 | 3 | 1 | |||
| 2 | Стойка № 1 левая | 53212-8508121 | 1 | 1 | 2 | |||
| 3 | Стойка № 1 правая | 53212-8508120 | 1 | 1 | 3 | |||
| 4 | Распорка № 2 стоек | 5320-8508200-10 | 2 | 2 | 4 | |||
| 5 | Дуга № 1 | 53212-8508110 | 2 | 2 | 5 | |||
| 6 | Распорка №2 дуг | 5320-8508211-10 | 3 | 3 | 6 | |||
| 7 | Стойка № 2 | 53212-8508160 | 4 | 4 | 7 | |||
| 8 | Дуга № 2 | 53212-8508154 | 2 | 2 | 8 | |||
| 9 | Распорка № 1 дуг | 53212-8508209-10 | 3 | 3 | 9 | |||
| 10 | Распорка № 1 стоек | 53212-8508218-10 | 2 | 2 | 10 | |||
| 11 | Распорка № 2 стоек | 53212-8508200-10 | 2 | 2 | 11 | |||
| 12 | Распорка № 2 дуг | 53212-8508211-10 | 2 | 2 | 12 | |||
| 13 | Стойка № 3 правая в сборе | 53212-8508172 | 1 | 1 | 13 | |||
| 14 | Доска № 3 | 53212-8508231 | 15 | 15 | 14 | |||
| 15 | Стойка № 3 левая в сборе | 53212-8508173 | 1 | 1 | 15 | |||
| 16 | Доска № 2 | 53212-8508229 | 10 | 10 | 16 | |||
| 17 | Доска № 1 | 53212-8508227 | 10 | 10 | 17 |
