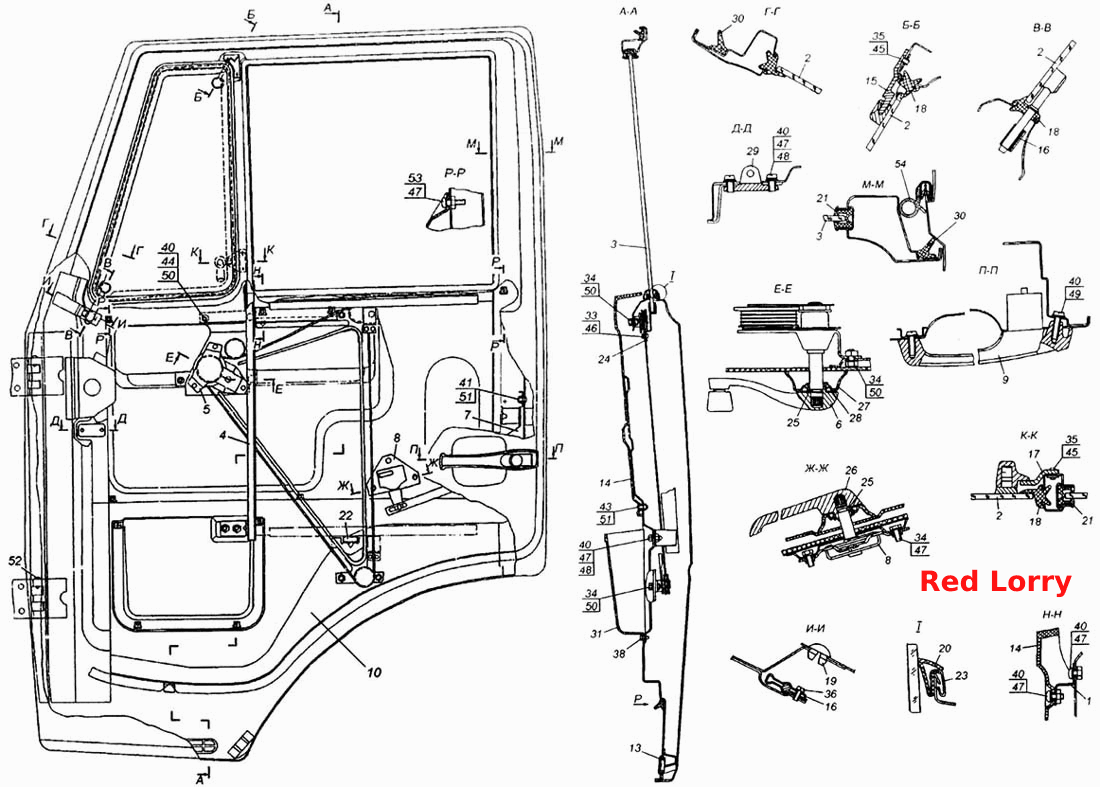

Дверь
100%
Название детали
Угольник крышки люка левый
Заводской номер
53205-6101057
Количество на модель
1
№
1
Название детали
Угольник крышки люка правый (сварка)
Заводской номер
53205-6101056
Количество на модель
1
№
1
Название детали
Стекло форточки левое в сборе
Заводской номер
5320-6103051-01
Количество на модель
1
№
2
Название детали
Стекло форточки правое в сборе
Заводской номер
5320-6103050-01
Количество на модель
1
№
2
Название детали
Стекло двери опускное в сборе
Заводской номер
53205-6103210
Количество на модель
1
№
3
Название детали
Держатель уплотнителя съемный левый
Заводской номер
5320-6103311
Количество на модель
1
№
4
Название детали
Держатель уплотнителя съемный правый
Заводской номер
5320-6103310
Количество на модель
1
№
4
Название детали
Стеклоподъемник двери правый в сборе {b}
Заводской номер
53205-6104010
Количество на модель
1
№
5
Название детали
Стеклоподъемник двери левый в сборе {а}
Заводской номер
53205-6104011
Количество на модель
1
№
5
Название детали
Ручка стеклоподъемника в сборе
Заводской номер
5320-6104060
Количество на модель
1
№
6
Название детали
Замок двери левый
Заводской номер
5320-6105021-10
Количество на модель
1
№
7
Название детали
Замок двери правый
Заводской номер
5320-6105020-10
Количество на модель
1
№
7
Название детали
Привод замка левый
Заводской номер
5320-6105081
Количество на модель
1
№
8
Название детали
Привод замка правый
Заводской номер
5320-6105080
Количество на модель
1
№
8
Название детали
Ручка двери наружная в сборе
Заводской номер
5320-6105150
Количество на модель
1
№
9
Название детали
Дверь левая
Заводской номер
53205-6100005
Количество на модель
1
№
10
Название детали
Дверь правая
Заводской номер
53205-6100004
Количество на модель
1
№
10
Название детали
Заглушка отверстия внутренней панели двери
Заводской номер
5320-6101037-01
Количество на модель
1
№
13
Название детали
Крышка люка внутренней панели левая в сборе
Заводской номер
5320-6101055
Количество на модель
1
№
14
Название детали
Крышка люка внутренней панели правая в сборе
Заводской номер
5320-6101054
Количество на модель
1
№
14
Название детали
Ось форточки верхняя левая
Заводской номер
5320-6103083
Количество на модель
1
№
15
Название детали
Ось форточки верхняя правая
Заводской номер
5320-6103082
Количество на модель
1
№
15
Название детали
Держатель нижней оси форточки
Заводской номер
5320-6103093
Количество на модель
1
№
16
Название детали
Личинка запора форточки
Заводской номер
5320-6103109
Количество на модель
1
№
17
Название детали
Уплотнитель форточки левый
Заводской номер
5320-6103123
Количество на модель
1
№
18
Название детали
Уплотнитель форточки правый
Заводской номер
5320-6103122
Количество на модель
1
№
18
Название детали
Заглушка отверстия 20,5
Заводской номер
5320-6103125
Количество на модель
1
№
19
Название детали
Уплотнитель опускного стекла нижний
Заводской номер
5320-6103215
Количество на модель
2
№
20
Название детали
Уплотнитель опускного стекла
Заводской номер
5320-6103254
Количество на модель
1
№
21
Название детали
Буфер опускного стекла
Заводской номер
5320-6103255-01
Количество на модель
1
№
22
Название детали
Держатель нижнего уплотнителя опускного стекла
Заводской номер
5320-6103334
Количество на модель
2
№
23
Название детали
Планка зажимная
Заводской номер
53205-6104032
Количество на модель
1
№
24
Название детали
Чека крепления ручки
Заводской номер
5320-6104067
Количество на модель
2
№
25
Название детали
Ручка двери внутренняя
Заводской номер
5320-6105180
Количество на модель
1
№
26
Название детали
Розетка ручки
Заводской номер
5320-6105196-01
Количество на модель
2
№
27
Название детали
Втулка розетки ручки
Заводской номер
5320-6105197
Количество на модель
2
№
28
Название детали
Кронштейн ограничителя двери
Заводской номер
5320-6106102
Количество на модель
1
№
29
Название детали
Уплотнитель двери
Заводской номер
5320-6107147-20
Количество на модель
1
№
30
Название детали
Ящик для документов
Заводской номер
5320-8213011-01
Количество на модель
1
№
31
Название детали
Болт М5-6gх12
Заводской номер
1/09776/21
Количество на модель
2
№
33
Название детали
Болт ТЕМ6-6gх12
Заводской номер
1/09020/21
Количество на модель
11
№
34
Название детали
Винт 4МА-6gх10
Заводской номер
1/32973/15
Количество на модель
5
№
35
Название детали
Винт М5-6gх12
Заводской номер
1/03894/01
Количество на модель
1
№
36
Название детали
Винт М5-6gх12
Заводской номер
1/33108/01
Количество на модель
4
№
38
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
10
№
40
Название детали
Винт М6-6gх12
Заводской номер
1/33128/01
Количество на модель
3
№
41
Название детали
Винт М6-6gх20
Заводской номер
1/33132/01
Количество на модель
3
№
43
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
2
№
44
Название детали
Шайба 4 зубчатая
Заводской номер
1/26066/71
Количество на модель
5
№
45
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/73
Количество на модель
2
№
46
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
13
№
47
Название детали
Шайба плоская 6х12х1,5
Заводской номер
1/05194/01
Количество на модель
4
№
48
Название детали
Шайба 6 зубчатая
Заводской номер
1/06154/71
Количество на модель
2
№
49
Название детали
Шайба зубчатая 6х12
Заводской номер
1/26053/71
Количество на модель
8
№
50
Название детали
Шайба 6 пружинная зубчатая коническая с наружными зубцами
Заводской номер
1/26068/71
Количество на модель
6
№
51
Название детали
Кнопка крепежная 4х3
Заводской номер
1/45672/80
Количество на модель
2
№
52
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
2
№
53
Название детали
Уплотнитель проема двери
Заводской номер
5320-6107062-01
Количество на модель
2
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник крышки люка левый | 53205-6101057 | 1 | 1 | 1 | |||
| 1 | Угольник крышки люка правый (сварка) | 53205-6101056 | 1 | 1 | 1 | |||
| 2 | Стекло форточки левое в сборе | 5320-6103051-01 | 1 | 1 | 2 | |||
| 2 | Стекло форточки правое в сборе | 5320-6103050-01 | 1 | 1 | 2 | |||
| 3 | Стекло двери опускное в сборе | 53205-6103210 | 1 | 1 | 3 | |||
| 4 | Держатель уплотнителя съемный левый | 5320-6103311 | 1 | 1 | 4 | |||
| 4 | Держатель уплотнителя съемный правый | 5320-6103310 | 1 | 1 | 4 | |||
| 5 | Стеклоподъемник двери правый в сборе {b} | 53205-6104010 | 1 | 1 | 5 | |||
| 5 | Стеклоподъемник двери левый в сборе {а} | 53205-6104011 | 1 | 1 | 5 | |||
| 6 | Ручка стеклоподъемника в сборе | 5320-6104060 | 1 | 1 | 6 | |||
| 7 | Замок двери левый | 5320-6105021-10 | 1 | 1 | 7 | |||
| 7 | Замок двери правый | 5320-6105020-10 | 1 | 1 | 7 | |||
| 8 | Привод замка левый | 5320-6105081 | 1 | 1 | 8 | |||
| 8 | Привод замка правый | 5320-6105080 | 1 | 1 | 8 | |||
| 9 | Ручка двери наружная в сборе | 5320-6105150 | 1 | 1 | 9 | |||
| 10 | Дверь левая | 53205-6100005 | 1 | 1 | 10 | |||
| 10 | Дверь правая | 53205-6100004 | 1 | 1 | 10 | |||
| 13 | Заглушка отверстия внутренней панели двери | 5320-6101037-01 | 1 | 1 | 13 | |||
| 14 | Крышка люка внутренней панели левая в сборе | 5320-6101055 | 1 | 1 | 14 | |||
| 14 | Крышка люка внутренней панели правая в сборе | 5320-6101054 | 1 | 1 | 14 | |||
| 15 | Ось форточки верхняя левая | 5320-6103083 | 1 | 1 | 15 | |||
| 15 | Ось форточки верхняя правая | 5320-6103082 | 1 | 1 | 15 | |||
| 16 | Держатель нижней оси форточки | 5320-6103093 | 1 | 1 | 16 | |||
| 17 | Личинка запора форточки | 5320-6103109 | 1 | 1 | 17 | |||
| 18 | Уплотнитель форточки левый | 5320-6103123 | 1 | 1 | 18 | |||
| 18 | Уплотнитель форточки правый | 5320-6103122 | 1 | 1 | 18 | |||
| 19 | Заглушка отверстия 20,5 | 5320-6103125 | 1 | 1 | 19 | |||
| 20 | Уплотнитель опускного стекла нижний | 5320-6103215 | 2 | 2 | 20 | |||
| 21 | Уплотнитель опускного стекла | 5320-6103254 | 1 | 1 | 21 | |||
| 22 | Буфер опускного стекла | 5320-6103255-01 | 1 | 1 | 22 | |||
| 23 | Держатель нижнего уплотнителя опускного стекла | 5320-6103334 | 2 | 2 | 23 | |||
| 24 | Планка зажимная | 53205-6104032 | 1 | 1 | 24 | |||
| 25 | Чека крепления ручки | 5320-6104067 | 2 | 2 | 25 | |||
| 26 | Ручка двери внутренняя | 5320-6105180 | 1 | 1 | 26 | |||
| 27 | Розетка ручки | 5320-6105196-01 | 2 | 2 | 27 | |||
| 28 | Втулка розетки ручки | 5320-6105197 | 2 | 2 | 28 | |||
| 29 | Кронштейн ограничителя двери | 5320-6106102 | 1 | 1 | 29 | |||
| 30 | Уплотнитель двери | 5320-6107147-20 | 1 | 1 | 30 | |||
| 31 | Ящик для документов | 5320-8213011-01 | 1 | 1 | 31 | |||
| 33 | Болт М5-6gх12 | 1/09776/21 | 2 | 2 | 33 | |||
| 34 | Болт ТЕМ6-6gх12 | 1/09020/21 | 11 | 11 | 34 | |||
| 35 | Винт 4МА-6gх10 | 1/32973/15 | 5 | 5 | 35 | |||
| 36 | Винт М5-6gх12 | 1/03894/01 | 1 | 1 | 36 | |||
| 38 | Винт М5-6gх12 | 1/33108/01 | 4 | 4 | 38 | |||
| 40 | Винт | 1/32760/01 | 10 | 10 | 40 | |||
| 41 | Винт М6-6gх12 | 1/33128/01 | 3 | 3 | 41 | |||
| 43 | Винт М6-6gх20 | 1/33132/01 | 3 | 3 | 43 | |||
| 44 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 44 | |||
| 45 | Шайба 4 зубчатая | 1/26066/71 | 5 | 5 | 45 | |||
| 46 | Шайба 5 пружинная | 1/11954/73 | 2 | 2 | 46 | |||
| 47 | Шайба 6 пружинная | 1/05164/77 | 13 | 13 | 47 | |||
| 48 | Шайба плоская 6х12х1,5 | 1/05194/01 | 4 | 4 | 48 | |||
| 49 | Шайба 6 зубчатая | 1/06154/71 | 2 | 2 | 49 | |||
| 50 | Шайба зубчатая 6х12 | 1/26053/71 | 8 | 8 | 50 | |||
| 51 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | 1/26068/71 | 6 | 6 | 51 | |||
| 52 | Кнопка крепежная 4х3 | 1/45672/80 | 2 | 2 | 52 | |||
| 53 | Винт М- х | 1/32764/01 | 2 | 2 | 53 | |||
| 54 | Уплотнитель проема двери | 5320-6107062-01 | 2 | 2 | 54 |
