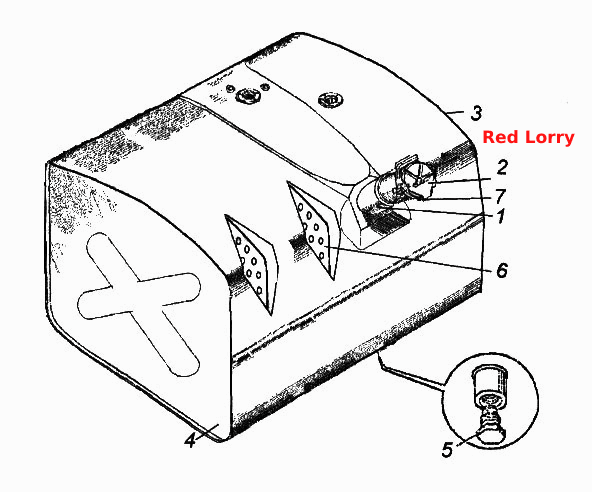

Бак топливный
100%
Название детали
Бак топливный в сборе
Заводской номер
541121-1101010
Количество на модель
1
№
Название детали
Бак топливный
Заводской номер
541121-1101010-10
Количество на модель
1
№
Название детали
Бак топливный
Заводской номер
541121-1101010-20
Количество на модель
1
№
Название детали
Труба наливная топливного бака с выдвижной трубой
Заводской номер
541121-1101070
Количество на модель
1
№
1
Название детали
Пробка бака
Заводской номер
5320-1103010-01
Количество на модель
1
№
2
Название детали
Корпус топливного бака
Заводской номер
541121-1101012-20
Количество на модель
1
№
3
Название детали
Корпус топливного бака
Заводской номер
541121-1101012-10
Количество на модель
1
№
3
Название детали
Корпус топливного бака (сварка)
Заводской номер
541121-1101012
Количество на модель
1
№
3
Название детали
Дно топливного бака
Заводской номер
541121-1101017
Количество на модель
2
№
4
Название детали
Пробка спускного клапана
Заводской номер
5320-1101018
Количество на модель
1
№
5
Название детали
Перегородка топливного бака
Заводской номер
541121-1101030
Количество на модель
2
№
6
Название детали
Заклепка 5х40.01.016 ОСТ 37.001.157-75
Заводской номер
255141
Количество на модель
1
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный в сборе | 541121-1101010 | 1 | 1 | |||||
| Бак топливный | 541121-1101010-10 | 1 | 1 | |||||
| Бак топливный | 541121-1101010-20 | 1 | 1 | |||||
| 1 | Труба наливная топливного бака с выдвижной трубой | 541121-1101070 | 1 | 1 | 1 | |||
| 2 | Пробка бака | 5320-1103010-01 | 1 | 1 | 2 | |||
| 3 | Корпус топливного бака | 541121-1101012-20 | 1 | 1 | 3 | |||
| 3 | Корпус топливного бака | 541121-1101012-10 | 1 | 1 | 3 | |||
| 3 | Корпус топливного бака (сварка) | 541121-1101012 | 1 | 1 | 3 | |||
| 4 | Дно топливного бака | 541121-1101017 | 2 | 2 | 4 | |||
| 5 | Пробка спускного клапана | 5320-1101018 | 1 | 1 | 5 | |||
| 6 | Перегородка топливного бака | 541121-1101030 | 2 | 2 | 6 | |||
| 7 | Заклепка 5х40.01.016 ОСТ 37.001.157-75 | 255141 | 1 | 1 | 7 |
