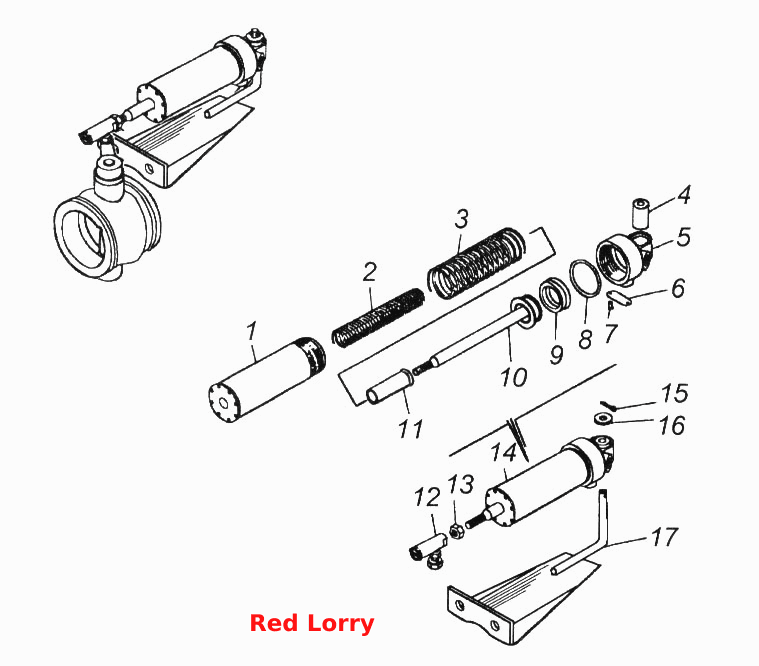

Цилиндр управления заслонкой в сборе
100%
Название детали
Цилиндр в сборе
Заводской номер
100-3570220
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
100-3570229
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
100-3570223
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
100-3570233
Количество на модель
1
№
4
Название детали
Крышка цилиндра
Заводской номер
100-3570230
Количество на модель
1
№
5
Название детали
Табличка
Заводской номер
100-3512099
Количество на модель
1
№
6
Название детали
Заклепка пустотелая
Заводской номер
304183
Количество на модель
2
№
7
Название детали
Кольцо
Заводской номер
100-3570232
Количество на модель
1
№
8
Название детали
Кольцо уплотнительное
Заводской номер
100-3570228
Количество на модель
1
№
9
Название детали
Поршень в сборе
Заводской номер
100-3570224
Количество на модель
1
№
10
Название детали
Упор
Заводской номер
100-3570227
Количество на модель
1
№
11
Название детали
Наконечник тяги рычага управления регулятором
Заводской номер
740.1108054
Количество на модель
1
№
12
Название детали
Гайка М8-6Н низкая
Заводской номер
1/61023/11
Количество на модель
1
№
13
Название детали
Цилиндр
Заводской номер
100-3570210
Количество на модель
1
№
14
Название детали
Шплинт разводной 6х40
Заводской номер
1/07963/01
Количество на модель
1
№
15
Название детали
Шайба пружинная 8
Заводской номер
1/05166/01
Количество на модель
4
№
16
Название детали
Кронштейн цилиндра в сборе
Заводской номер
53205-3570100
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр в сборе | 100-3570220 | 1 | 1 | 1 | |||
| 2 | Пружина | 100-3570229 | 1 | 1 | 2 | |||
| 3 | Пружина | 100-3570223 | 1 | 1 | 3 | |||
| 4 | Втулка | 100-3570233 | 1 | 1 | 4 | |||
| 5 | Крышка цилиндра | 100-3570230 | 1 | 1 | 5 | |||
| 6 | Табличка | 100-3512099 | 1 | 1 | 6 | |||
| 7 | Заклепка пустотелая | 304183 | 2 | 2 | 7 | |||
| 8 | Кольцо | 100-3570232 | 1 | 1 | 8 | |||
| 9 | Кольцо уплотнительное | 100-3570228 | 1 | 1 | 9 | |||
| 10 | Поршень в сборе | 100-3570224 | 1 | 1 | 10 | |||
| 11 | Упор | 100-3570227 | 1 | 1 | 11 | |||
| 12 | Наконечник тяги рычага управления регулятором | 740.1108054 | 1 | 1 | 12 | |||
| 13 | Гайка М8-6Н низкая | 1/61023/11 | 1 | 1 | 13 | |||
| 14 | Цилиндр | 100-3570210 | 1 | 1 | 14 | |||
| 15 | Шплинт разводной 6х40 | 1/07963/01 | 1 | 1 | 15 | |||
| 16 | Шайба пружинная 8 | 1/05166/01 | 4 | 4 | 16 | |||
| 17 | Кронштейн цилиндра в сборе | 53205-3570100 | 1 | 1 | 17 |
