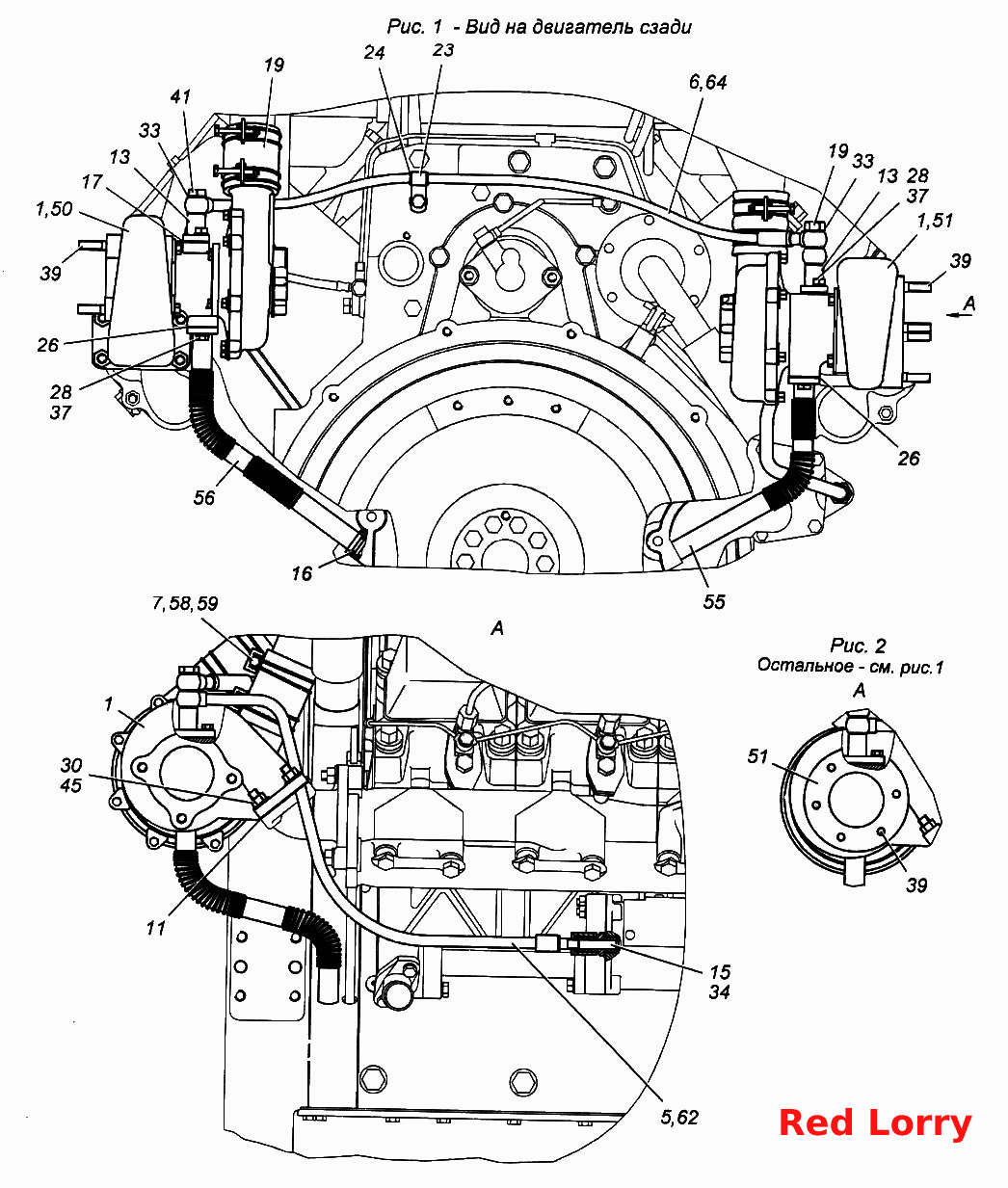

Установка турбокомпрессора
100%
Название детали
Установка турбокомпрессора
Заводской номер
740.30-1118000
Количество на модель
№
Название детали
Установка турбокомпрессора
Заводской номер
740.30-1118000-01
Количество на модель
№
Название детали
Турбокомпрессор ТКР С-
Заводской номер
7406.1118010
Количество на модель
2
№
1
Название детали
Трубка подвода масла
Заводской номер
740.21-1118290-10
Количество на модель
1
№
5
Название детали
Трубка соединительная подвода масла
Заводской номер
740.21-1118310-10
Количество на модель
1
№
6
Название детали
Хомут в сборе
Заводской номер
5320-1303033
Количество на модель
4
№
7
Название детали
Прокладка турбины
Заводской номер
7403-1118189
Количество на модель
2
№
11
Название детали
Переходник
Заводской номер
7405.1118200
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
7405.1118204
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное
Заводской номер
740.13-1118237
Количество на модель
4
№
16
Название детали
прокладка
Заводской номер
7405.1118245
Количество на модель
2
№
17
Название детали
Рукав х,
Заводской номер
7406.1118276
Количество на модель
2
№
19
Название детали
Кляммер
Заводской номер
7405.1118322
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
7405.1118325
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
7405.1118335
Количество на модель
2
№
26
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
4
№
28
Название детали
Гайка Мх, Н
Заводской номер
1/21647/27
Количество на модель
8
№
30
Название детали
Прокладка уплотнительная 14х20х1,5
Заводской номер
1/02800/60
Количество на модель
5
№
33
Название детали
Прокладка диаметр 18х24 табл. ВАЗ 14607
Заводской номер
1/02599/60
Количество на модель
1
№
34
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
4
№
37
Название детали
Шпилька Мххх
Заводской номер
1/34495/33
Количество на модель
8
№
39
Название детали
Шпилька Мх- хх
Заводской номер
1/35435/33
Количество на модель
12
№
39
Название детали
Болт М14х1,5-6gх30
Заводской номер
870 005
Количество на модель
1
№
41
Название детали
Болт М14х1,5-6gх50
Заводской номер
870 031
Количество на модель
1
№
43
Название детали
Шайба тарельчатая 11х21,5х4
Заводской номер
870 860
Количество на модель
8
№
45
Название детали
Турбокомпрессор S2В/ ТАЕ/, 76D9 левый
Заводской номер
45104111800391
Количество на модель
1
№
50
Название детали
Турбокомпрессор S2В/ ТАЕ/, 76D9 правый
Заводской номер
45104111800392
Количество на модель
1
№
51
Название детали
Трубка слива масла, ТСМ
Заводской номер
45104111840000
Количество на модель
1
№
55
Название детали
Трубка слива масла, ТСМ
Заводской номер
45104111843000
Количество на модель
1
№
56
Название детали
Зажим TORRO-C
Заводской номер
45104998010490
Количество на модель
4
№
58
Название детали
Хомут стяжной х
Заводской номер
45104998010410
Количество на модель
4
№
59
Название детали
Трубка подвода масла, ЕАЛР. 302 646.001-01
Заводской номер
451041118290010
Количество на модель
1
№
62
Название детали
Трубка подвода масла, ЕАЛР.
Заводской номер
45104111831010
Количество на модель
1
№
64
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка турбокомпрессора | 740.30-1118000 | |||||||
| Установка турбокомпрессора | 740.30-1118000-01 | |||||||
| 1 | Турбокомпрессор ТКР С- | 7406.1118010 | 2 | 2 | 1 | |||
| 5 | Трубка подвода масла | 740.21-1118290-10 | 1 | 1 | 5 | |||
| 6 | Трубка соединительная подвода масла | 740.21-1118310-10 | 1 | 1 | 6 | |||
| 7 | Хомут в сборе | 5320-1303033 | 4 | 4 | 7 | |||
| 11 | Прокладка турбины | 7403-1118189 | 2 | 2 | 11 | |||
| 13 | Переходник | 7405.1118200 | 2 | 2 | 13 | |||
| 15 | Штуцер | 7405.1118204 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное | 740.13-1118237 | 4 | 4 | 16 | |||
| 17 | прокладка | 7405.1118245 | 2 | 2 | 17 | |||
| 19 | Рукав х, | 7406.1118276 | 2 | 2 | 19 | |||
| 23 | Кляммер | 7405.1118322 | 1 | 1 | 23 | |||
| 24 | прокладка | 7405.1118325 | 1 | 1 | 24 | |||
| 26 | Прокладка | 7405.1118335 | 2 | 2 | 26 | |||
| 28 | Болт М8-6gх20 | 1/60434/21 | 4 | 4 | 28 | |||
| 30 | Гайка Мх, Н | 1/21647/27 | 8 | 8 | 30 | |||
| 33 | Прокладка уплотнительная 14х20х1,5 | 1/02800/60 | 5 | 5 | 33 | |||
| 34 | Прокладка диаметр 18х24 табл. ВАЗ 14607 | 1/02599/60 | 1 | 1 | 34 | |||
| 37 | Шайба 8 пружинная | 1/05166/73 | 4 | 4 | 37 | |||
| 39 | Шпилька Мххх | 1/34495/33 | 8 | 8 | 39 | |||
| 39 | Шпилька Мх- хх | 1/35435/33 | 12 | 12 | 39 | |||
| 41 | Болт М14х1,5-6gх30 | 870 005 | 1 | 1 | 41 | |||
| 43 | Болт М14х1,5-6gх50 | 870 031 | 1 | 1 | 43 | |||
| 45 | Шайба тарельчатая 11х21,5х4 | 870 860 | 8 | 8 | 45 | |||
| 50 | Турбокомпрессор S2В/ ТАЕ/, 76D9 левый | 45104111800391 | 1 | 1 | 50 | |||
| 51 | Турбокомпрессор S2В/ ТАЕ/, 76D9 правый | 45104111800392 | 1 | 1 | 51 | |||
| 55 | Трубка слива масла, ТСМ | 45104111840000 | 1 | 1 | 55 | |||
| 56 | Трубка слива масла, ТСМ | 45104111843000 | 1 | 1 | 56 | |||
| 58 | Зажим TORRO-C | 45104998010490 | 4 | 4 | 58 | |||
| 59 | Хомут стяжной х | 45104998010410 | 4 | 4 | 59 | |||
| 62 | Трубка подвода масла, ЕАЛР. 302 646.001-01 | 451041118290010 | 1 | 1 | 62 | |||
| 64 | Трубка подвода масла, ЕАЛР. | 45104111831010 | 1 | 1 | 64 |
