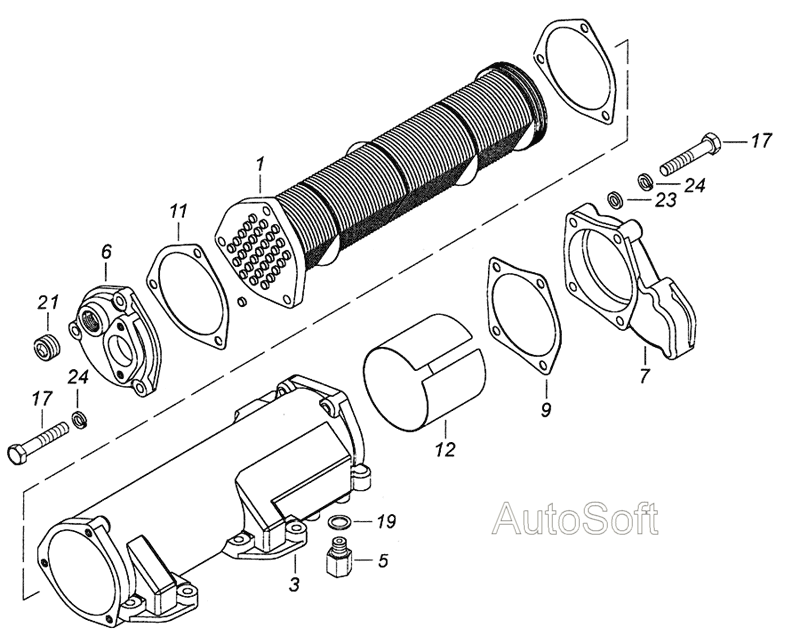

740.60-1013200 Теплообменник масляный
100%
Название детали
Сердцевина
Заводской номер
740.60-1013210
Количество на модель
1
№
1
Название детали
Корпус теплообменника
Заводской номер
7406.1013215
Количество на модель
1
№
3
Название детали
Ввертыш
Заводской номер
740.11-1013303
Количество на модель
1
№
5
Название детали
Коллектор подводящий
Заводской номер
740.11-1013244
Количество на модель
1
№
6
Название детали
Коллектор отводящий
Заводской номер
7406.1013246
Количество на модель
1
№
7
Название детали
Прокладка отводящего коллектора
Заводской номер
7406.1013253
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
7405.1013255
Количество на модель
2
№
11
Название детали
Дефлектор
Заводской номер
7406.1013258
Количество на модель
1
№
12
Название детали
Болт М8-6gх45
Заводской номер
1/60441/21
Количество на модель
7
№
17
Название детали
Прокладка уплотнительная 14х20х1,5
Заводской номер
1/02800/60
Количество на модель
1
№
19
Название детали
Пробка резьбовая коническая 22х1,5
Заводской номер
1/43253/01
Количество на модель
1
№
21
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
4
№
23
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
7
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сердцевина | 740.60-1013210 | 1 | 1 | 1 | |||
| 3 | Корпус теплообменника | 7406.1013215 | 1 | 1 | 3 | |||
| 5 | Ввертыш | 740.11-1013303 | 1 | 1 | 5 | |||
| 6 | Коллектор подводящий | 740.11-1013244 | 1 | 1 | 6 | |||
| 7 | Коллектор отводящий | 7406.1013246 | 1 | 1 | 7 | |||
| 9 | Прокладка отводящего коллектора | 7406.1013253 | 1 | 1 | 9 | |||
| 11 | прокладка | 7405.1013255 | 2 | 2 | 11 | |||
| 12 | Дефлектор | 7406.1013258 | 1 | 1 | 12 | |||
| 17 | Болт М8-6gх45 | 1/60441/21 | 7 | 7 | 17 | |||
| 19 | Прокладка уплотнительная 14х20х1,5 | 1/02800/60 | 1 | 1 | 19 | |||
| 21 | Пробка резьбовая коническая 22х1,5 | 1/43253/01 | 1 | 1 | 21 | |||
| 23 | Шайба плоская 8х17 | 1/05196/01 | 4 | 4 | 23 | |||
| 24 | Шайба 8 пружинная | 1/05166/73 | 7 | 7 | 24 |
