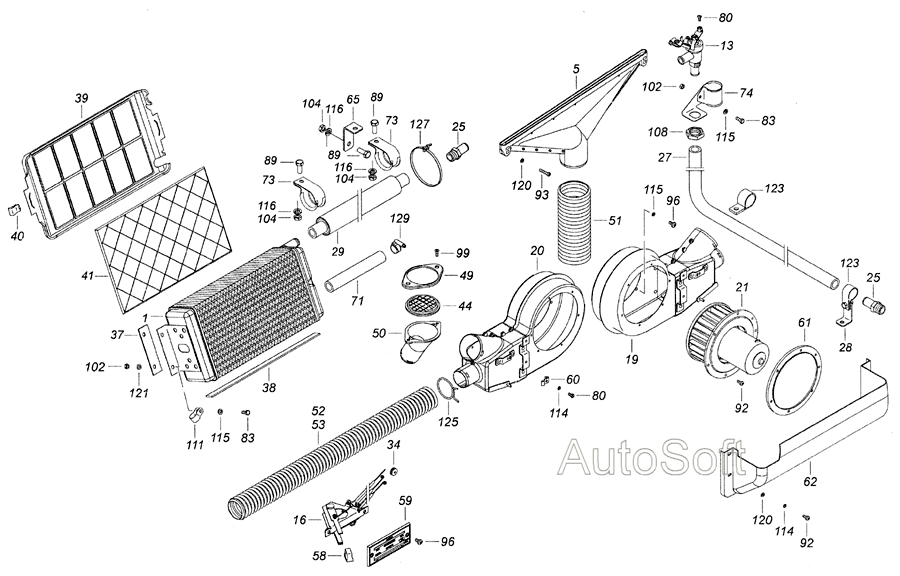

6520-8100705-76 Установка системы отопления кабины
100%
Название детали
Радиатор отопителя в сборе
Заводской номер
5320-8101060
Количество на модель
1
№
1
Название детали
Сопло обдува в сборе
Заводской номер
5320-8102030
Количество на модель
2
№
5
Название детали
Кран отопления в сборе
Заводской номер
5320-8105160
Количество на модель
1
№
13
Название детали
Привод управления отоплением
Заводской номер
65115-8109020-76
Количество на модель
1
№
16
Название детали
Улитка с распределителем правая в сборе
Заводской номер
5320-8118026
Количество на модель
1
№
19
Название детали
Улитка с распределителем левая в сборе
Заводской номер
5320-8118027
Количество на модель
1
№
20
Название детали
Колесо рабочее с электродвигателем, в сборе
Заводской номер
532007-8118069
Количество на модель
2
№
21
Название детали
Патрубок
Заводской номер
53205-8120019
Количество на модель
1
№
25
Название детали
Шланг отопителя подводящий в сборе
Заводской номер
53205-8120111
Количество на модель
1
№
27
Название детали
Кронштейн поддерживающий
Заводской номер
53205-8120030
Количество на модель
1
№
28
Название детали
Шланг отопителя отводящий в сборе
Заводской номер
53205-8120132
Количество на модель
1
№
29
Название детали
Втулка оболочки троса
Заводской номер
5320-1310277
Количество на модель
1
№
34
Название детали
Уплотнитель кожуха
Заводской номер
5320-8101023
Количество на модель
2
№
37
Название детали
Уплотнитель радиатора
Заводской номер
5320-8101079
Количество на модель
1
№
38
Название детали
Рамка фильтра
Заводской номер
5320-8101290
Количество на модель
1
№
39
Название детали
Держатель
Заводской номер
5320-8101292
Количество на модель
2
№
40
Название детали
Фильтроэлемент
Заводской номер
5320-8101294
Количество на модель
1
№
41
Название детали
Распределитель
Заводской номер
5320-8102026-01
Количество на модель
2
№
44
Название детали
Фланец крепления распределителя
Заводской номер
5320-8102047
Количество на модель
2
№
49
Название детали
Патрубок подводящий в сборе
Заводской номер
5320-8102050-01
Количество на модель
2
№
50
Название детали
Шланг обдува ветрового стекла
Заводской номер
5320-8102056-01
Количество на модель
2
№
51
Название детали
Шланг обдува бокового стекла
Заводской номер
5320-8102077
Количество на модель
2
№
52
Название детали
Шланг обдува бокового стекла
Заводской номер
5320-8102077-01
Количество на модель
2
№
53
Название детали
Ручка управления
Заводской номер
5320-8109044-10
Количество на модель
3
№
58
Название детали
Шкала
Заводской номер
5320-8109229
Количество на модель
1
№
59
Название детали
Прижим троса
Заводской номер
5320-8109365
Количество на модель
2
№
60
Название детали
Кольцо фланца
Заводской номер
5320-8118093
Количество на модель
2
№
61
Название детали
Кожух
Заводской номер
5320-8118101-01
Количество на модель
1
№
62
Название детали
Кронштейн
Заводской номер
53205-8120032
Количество на модель
1
№
65
Название детали
Шланг отопителя передний
Заводской номер
5320-8120143
Количество на модель
1
№
71
Название детали
Скоба
Заводской номер
5320-8120165
Количество на модель
2
№
73
Название детали
Скоба отводящего шланга
Заводской номер
5320-8120167
Количество на модель
1
№
74
Название детали
Болт М5-6gх10
Заводской номер
853013
Количество на модель
3
№
80
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
5
№
83
Название детали
Болт М8-6gх14
Заводской номер
1/60431/21
Количество на модель
3
№
86
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
2
№
89
Название детали
Винт М5х12
Заводской номер
1/32740/01
Количество на модель
16
№
92
Название детали
Винт М5х25
Заводской номер
1/03899/01
Количество на модель
4
№
93
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
8
№
96
Название детали
Винт самонарезающий типа АВ
Заводской номер
1/76805/01
Количество на модель
4
№
99
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
7
№
102
Название детали
Гайка М8-6Н низкая
Заводской номер
1/61023/11
Количество на модель
2
№
104
Название детали
Гайка М24х1,5-6Н
Заводской номер
1/07269/11
Количество на модель
1
№
108
Название детали
Закрытая скоба троса
Заводской номер
1/04187/01
Количество на модель
1
№
111
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/73
Количество на модель
6
№
114
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
13
№
115
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
5
№
116
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
8
№
120
Название детали
Шайба плоская 6х12х1,5
Заводской номер
1/05194/01
Количество на модель
8
№
121
Название детали
Хомут специальный
Заводской номер
853890
Количество на модель
2
№
123
Название детали
Хомут 46
Заводской номер
853893
Количество на модель
4
№
125
Название детали
Хомут в сборе L=310
Заводской номер
1/21710/90
Количество на модель
4
№
127
Название детали
Хомут ТОRRО20-32/12-С7W1
Заводской номер
45104998010890
Количество на модель
8
№
129
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радиатор отопителя в сборе | 5320-8101060 | 1 | 1 | 1 | |||
| 5 | Сопло обдува в сборе | 5320-8102030 | 2 | 2 | 5 | |||
| 13 | Кран отопления в сборе | 5320-8105160 | 1 | 1 | 13 | |||
| 16 | Привод управления отоплением | 65115-8109020-76 | 1 | 1 | 16 | |||
| 19 | Улитка с распределителем правая в сборе | 5320-8118026 | 1 | 1 | 19 | |||
| 20 | Улитка с распределителем левая в сборе | 5320-8118027 | 1 | 1 | 20 | |||
| 21 | Колесо рабочее с электродвигателем, в сборе | 532007-8118069 | 2 | 2 | 21 | |||
| 25 | Патрубок | 53205-8120019 | 1 | 1 | 25 | |||
| 27 | Шланг отопителя подводящий в сборе | 53205-8120111 | 1 | 1 | 27 | |||
| 28 | Кронштейн поддерживающий | 53205-8120030 | 1 | 1 | 28 | |||
| 29 | Шланг отопителя отводящий в сборе | 53205-8120132 | 1 | 1 | 29 | |||
| 34 | Втулка оболочки троса | 5320-1310277 | 1 | 1 | 34 | |||
| 37 | Уплотнитель кожуха | 5320-8101023 | 2 | 2 | 37 | |||
| 38 | Уплотнитель радиатора | 5320-8101079 | 1 | 1 | 38 | |||
| 39 | Рамка фильтра | 5320-8101290 | 1 | 1 | 39 | |||
| 40 | Держатель | 5320-8101292 | 2 | 2 | 40 | |||
| 41 | Фильтроэлемент | 5320-8101294 | 1 | 1 | 41 | |||
| 44 | Распределитель | 5320-8102026-01 | 2 | 2 | 44 | |||
| 49 | Фланец крепления распределителя | 5320-8102047 | 2 | 2 | 49 | |||
| 50 | Патрубок подводящий в сборе | 5320-8102050-01 | 2 | 2 | 50 | |||
| 51 | Шланг обдува ветрового стекла | 5320-8102056-01 | 2 | 2 | 51 | |||
| 52 | Шланг обдува бокового стекла | 5320-8102077 | 2 | 2 | 52 | |||
| 53 | Шланг обдува бокового стекла | 5320-8102077-01 | 2 | 2 | 53 | |||
| 58 | Ручка управления | 5320-8109044-10 | 3 | 3 | 58 | |||
| 59 | Шкала | 5320-8109229 | 1 | 1 | 59 | |||
| 60 | Прижим троса | 5320-8109365 | 2 | 2 | 60 | |||
| 61 | Кольцо фланца | 5320-8118093 | 2 | 2 | 61 | |||
| 62 | Кожух | 5320-8118101-01 | 1 | 1 | 62 | |||
| 65 | Кронштейн | 53205-8120032 | 1 | 1 | 65 | |||
| 71 | Шланг отопителя передний | 5320-8120143 | 1 | 1 | 71 | |||
| 73 | Скоба | 5320-8120165 | 2 | 2 | 73 | |||
| 74 | Скоба отводящего шланга | 5320-8120167 | 1 | 1 | 74 | |||
| 80 | Болт М5-6gх10 | 853013 | 3 | 3 | 80 | |||
| 83 | Болт ТЕМ6-6gх16 | 1/09022/21 | 5 | 5 | 83 | |||
| 86 | Болт М8-6gх14 | 1/60431/21 | 3 | 3 | 86 | |||
| 89 | Болт М8-6gх20 | 1/60434/21 | 2 | 2 | 89 | |||
| 92 | Винт М5х12 | 1/32740/01 | 16 | 16 | 92 | |||
| 93 | Винт М5х25 | 1/03899/01 | 4 | 4 | 93 | |||
| 96 | Винт | 1/32760/01 | 8 | 8 | 96 | |||
| 99 | Винт самонарезающий типа АВ | 1/76805/01 | 4 | 4 | 99 | |||
| 102 | Гайка М6-6Н | 1/58962/11 | 7 | 7 | 102 | |||
| 104 | Гайка М8-6Н низкая | 1/61023/11 | 2 | 2 | 104 | |||
| 108 | Гайка М24х1,5-6Н | 1/07269/11 | 1 | 1 | 108 | |||
| 111 | Закрытая скоба троса | 1/04187/01 | 1 | 1 | 111 | |||
| 114 | Шайба 5 пружинная | 1/11954/73 | 6 | 6 | 114 | |||
| 115 | Шайба 6 пружинная | 1/05164/77 | 13 | 13 | 115 | |||
| 116 | Шайба 8 пружинная | 1/05166/77 | 5 | 5 | 116 | |||
| 120 | Шайба плоская 5,45х10х1 | 1/05193/01 | 8 | 8 | 120 | |||
| 121 | Шайба плоская 6х12х1,5 | 1/05194/01 | 8 | 8 | 121 | |||
| 123 | Хомут специальный | 853890 | 2 | 2 | 123 | |||
| 125 | Хомут 46 | 853893 | 4 | 4 | 125 | |||
| 127 | Хомут в сборе L=310 | 1/21710/90 | 4 | 4 | 127 | |||
| 129 | Хомут ТОRRО20-32/12-С7W1 | 45104998010890 | 8 | 8 | 129 |
