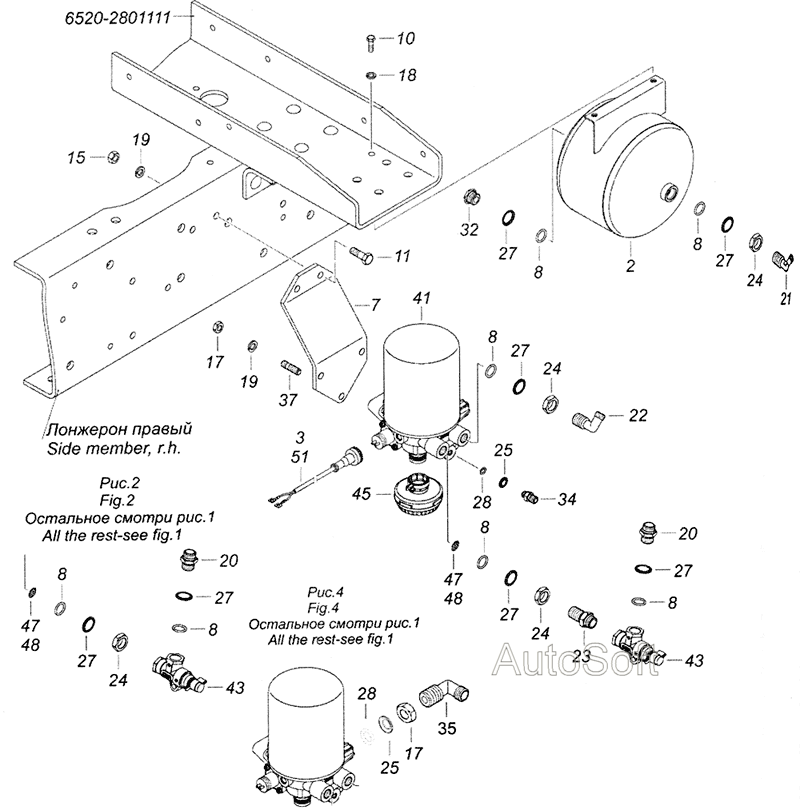

6520-3500011-16 Установка осушителя
100%
Название детали
Установка блока подготовки воздуха
Заводской номер
6520-3500011-16
Количество на модель
№
Название детали
Поперечина №1
Заводской номер
6520-2801111
Количество на модель
№
Название детали
Установка осушителя
Заводской номер
6520-3500011-19
Количество на модель
№
Название детали
Установка осушителя
Заводской номер
6520-3500011-22
Количество на модель
№
Название детали
Установка осушителя
Заводской номер
6520-3500011-17
Количество на модель
№
Название детали
Ресивер регенерационный
Заводской номер
6520-3511013
Количество на модель
1
№
2
Название детали
Кабель осушителя
Заводской номер
6520-3511005
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
6520-3511021
Количество на модель
1
№
7
Название детали
Кольцо уплотнительное
Заводской номер
740-1003439
Количество на модель
6(5)
№
8
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
2
№
10
Название детали
Болт ТЕМ12х1,25-6gх45
Заводской номер
1/55407/21
Количество на модель
2
№
11
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
2
№
15
Название детали
Гайка низкая М12х1,5-6Н
Заводской номер
1/07912/11
Количество на модель
3
№
17
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
2
№
18
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
5
№
19
Название детали
Штуцер ввертной
Заводской номер
853971
Количество на модель
1
№
20
Название детали
Угольник ввертный
Заводской номер
861005
Количество на модель
1
№
21
Название детали
Угольник
Заводской номер
861007
Количество на модель
1
№
22
Название детали
Штуцер проходной
Заводской номер
861017
Количество на модель
1
№
23
Название детали
Гайка М22х1,5-6Н
Заводской номер
861021
Количество на модель
3
№
24
Название детали
Шайба 10
Заводской номер
861022
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
861024
Количество на модель
6(5)
№
27
Название детали
Кольцо уплотнительное
Заводской номер
864204
Количество на модель
1
№
28
Название детали
Пробка М22х1,5-6Н
Заводской номер
864323
Количество на модель
1
№
32
Название детали
Штуцер ввертный
Заводской номер
864894
Количество на модель
1
№
34
Название детали
Угольник ввертный
Заводской номер
861001
Количество на модель
1
№
35
Название детали
Шпилька
Заводской номер
853323
Количество на модель
3
№
37
Название детали
Осушитель 432.410.140.0
Заводской номер
45104351101790
Количество на модель
1
№
41
Название детали
Регулятор давления с адсорбером и глушителем
Заводской номер
2233-3512010-20
Количество на модель
1
№
41
Название детали
Осушитель LА 6273
Заводской номер
45104351100190
Количество на модель
1
№
41
Название детали
Осушитель 5.242.22.102.0
Заводской номер
45104351101290
Количество на модель
1
№
41
Название детали
Клапан накачки шин 5.245.05.001.0
Заводской номер
45104351101390
Количество на модель
1
№
43
Название детали
Клапан накачки шин 8114-00.00.000
Заводской номер
45104351100200
Количество на модель
1
№
43
Название детали
Клапан накачки шин 463.711.100.0
Заводской номер
45104351100590
Количество на модель
1
№
43
Название детали
Клапан накачки шин ZВ3167
Заводской номер
45104351100390
Количество на модель
1
№
43
Название детали
Глушитель 8089.00.00.000
Заводской номер
45104350600200
Количество на модель
1
№
45
Название детали
Сетка СБИТ 305122. 003
Заводской номер
45104350600500
Количество на модель
1
№
47
Название детали
Сетка АДЮИ.305.122.003
Заводской номер
45104350600400
Количество на модель
1
№
48
Название детали
Провод 2233-79.80.100
Заводской номер
45104351100100
Количество на модель
1
№
51
Название детали
Провод 2233-79.80.100-Е
Заводской номер
45104351100110
Количество на модель
1
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка блока подготовки воздуха | 6520-3500011-16 | |||||||
| Поперечина №1 | 6520-2801111 | |||||||
| Установка осушителя | 6520-3500011-19 | |||||||
| Установка осушителя | 6520-3500011-22 | |||||||
| Установка осушителя | 6520-3500011-17 | |||||||
| 2 | Ресивер регенерационный | 6520-3511013 | 1 | 1 | 2 | |||
| 3 | Кабель осушителя | 6520-3511005 | 1 | 1 | 3 | |||
| 7 | Кронштейн | 6520-3511021 | 1 | 1 | 7 | |||
| 8 | Кольцо уплотнительное | 740-1003439 | 6(5) | 6(5) | 8 | |||
| 10 | Болт М8-6gх25 | 1/60436/21 | 2 | 2 | 10 | |||
| 11 | Болт ТЕМ12х1,25-6gх45 | 1/55407/21 | 2 | 2 | 11 | |||
| 15 | Гайка М12х1,25-6Н | 1/61015/11 | 2 | 2 | 15 | |||
| 17 | Гайка низкая М12х1,5-6Н | 1/07912/11 | 3 | 3 | 17 | |||
| 18 | Шайба 6 пружинная | 1/05164/73 | 2 | 2 | 18 | |||
| 19 | Шайба 12 пружинная | 1/05170/77 | 5 | 5 | 19 | |||
| 20 | Штуцер ввертной | 853971 | 1 | 1 | 20 | |||
| 21 | Угольник ввертный | 861005 | 1 | 1 | 21 | |||
| 22 | Угольник | 861007 | 1 | 1 | 22 | |||
| 23 | Штуцер проходной | 861017 | 1 | 1 | 23 | |||
| 24 | Гайка М22х1,5-6Н | 861021 | 3 | 3 | 24 | |||
| 25 | Шайба 10 | 861022 | 1 | 1 | 25 | |||
| 27 | Шайба | 861024 | 6(5) | 6(5) | 27 | |||
| 28 | Кольцо уплотнительное | 864204 | 1 | 1 | 28 | |||
| 32 | Пробка М22х1,5-6Н | 864323 | 1 | 1 | 32 | |||
| 34 | Штуцер ввертный | 864894 | 1 | 1 | 34 | |||
| 35 | Угольник ввертный | 861001 | 1 | 1 | 35 | |||
| 37 | Шпилька | 853323 | 3 | 3 | 37 | |||
| 41 | Осушитель 432.410.140.0 | 45104351101790 | 1 | 1 | 41 | |||
| 41 | Регулятор давления с адсорбером и глушителем | 2233-3512010-20 | 1 | 1 | 41 | |||
| 41 | Осушитель LА 6273 | 45104351100190 | 1 | 1 | 41 | |||
| 41 | Осушитель 5.242.22.102.0 | 45104351101290 | 1 | 1 | 41 | |||
| 43 | Клапан накачки шин 5.245.05.001.0 | 45104351101390 | 1 | 1 | 43 | |||
| 43 | Клапан накачки шин 8114-00.00.000 | 45104351100200 | 1 | 1 | 43 | |||
| 43 | Клапан накачки шин 463.711.100.0 | 45104351100590 | 1 | 1 | 43 | |||
| 43 | Клапан накачки шин ZВ3167 | 45104351100390 | 1 | 1 | 43 | |||
| 45 | Глушитель 8089.00.00.000 | 45104350600200 | 1 | 1 | 45 | |||
| 47 | Сетка СБИТ 305122. 003 | 45104350600500 | 1 | 1 | 47 | |||
| 48 | Сетка АДЮИ.305.122.003 | 45104350600400 | 1 | 1 | 48 | |||
| 51 | Провод 2233-79.80.100 | 45104351100100 | 1 | 1 | 51 | |||
| 51 | Провод 2233-79.80.100-Е | 45104351100110 | 1 | 1 | 51 |
