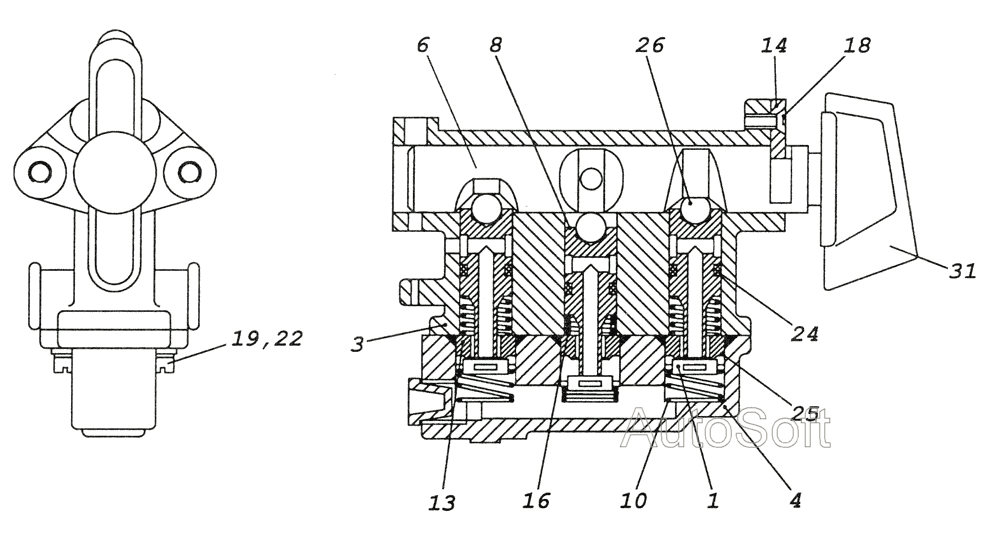

63501-1804010-10 Кран управления раздаточной коробки
100%
Название детали
Клапан крана в сборе
Заводской номер
5320-2511076
Количество на модель
3
№
1
Название детали
Корпус крана
Заводской номер
63501-1804012
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
63501-1804014
Количество на модель
1
№
4
Название детали
Вал кулачковый
Заводской номер
63501-1804018-10
Количество на модель
1
№
6
Название детали
Шток
Заводской номер
63501-1804030
Количество на модель
3
№
8
Название детали
Пружина клапана
Заводской номер
5320-2511069
Количество на модель
3
№
10
Название детали
Седло клапана
Заводской номер
5320-2511079
Количество на модель
3
№
13
Название детали
Упор
Заводской номер
55112-8606322
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
55112-8606332
Количество на модель
1
№
15
Название детали
Пружина штока
Заводской номер
55112-8606334
Количество на модель
3
№
16
Название детали
Винт М4х10
Заводской номер
1/32973/01
Количество на модель
2
№
18
Название детали
Винт М6х16
Заводской номер
1/03767/01
Количество на модель
4
№
19
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
4
№
22
Название детали
Кольцо уплотнительное
Заводской номер
864210
Количество на модель
3
№
24
Название детали
Кольцо уплотнительное
Заводской номер
864211
Количество на модель
3
№
25
Название детали
Шарик-фиксатор
Заводской номер
864711
Количество на модель
3
№
26
Название детали
Пробка транспортная
Заводской номер
864309
Количество на модель
4
№
27
Название детали
Заглушка
Заводской номер
870837
Количество на модель
1
№
28
Название детали
Ручка
Заводской номер
П602-3709290
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан крана в сборе | 5320-2511076 | 3 | 3 | 1 | |||
| 3 | Корпус крана | 63501-1804012 | 1 | 1 | 3 | |||
| 4 | Крышка | 63501-1804014 | 1 | 1 | 4 | |||
| 6 | Вал кулачковый | 63501-1804018-10 | 1 | 1 | 6 | |||
| 8 | Шток | 63501-1804030 | 3 | 3 | 8 | |||
| 10 | Пружина клапана | 5320-2511069 | 3 | 3 | 10 | |||
| 13 | Седло клапана | 5320-2511079 | 3 | 3 | 13 | |||
| 14 | Упор | 55112-8606322 | 1 | 1 | 14 | |||
| 15 | Пружина | 55112-8606332 | 1 | 1 | 15 | |||
| 16 | Пружина штока | 55112-8606334 | 3 | 3 | 16 | |||
| 18 | Винт М4х10 | 1/32973/01 | 2 | 2 | 18 | |||
| 19 | Винт М6х16 | 1/03767/01 | 4 | 4 | 19 | |||
| 22 | Шайба 6 пружинная | 1/05164/77 | 4 | 4 | 22 | |||
| 24 | Кольцо уплотнительное | 864210 | 3 | 3 | 24 | |||
| 25 | Кольцо уплотнительное | 864211 | 3 | 3 | 25 | |||
| 26 | Шарик-фиксатор | 864711 | 3 | 3 | 26 | |||
| 27 | Пробка транспортная | 864309 | 4 | 4 | 27 | |||
| 28 | Заглушка | 870837 | 1 | 1 | 28 | |||
| 31 | Ручка | П602-3709290 | 1 | 1 | 31 |
