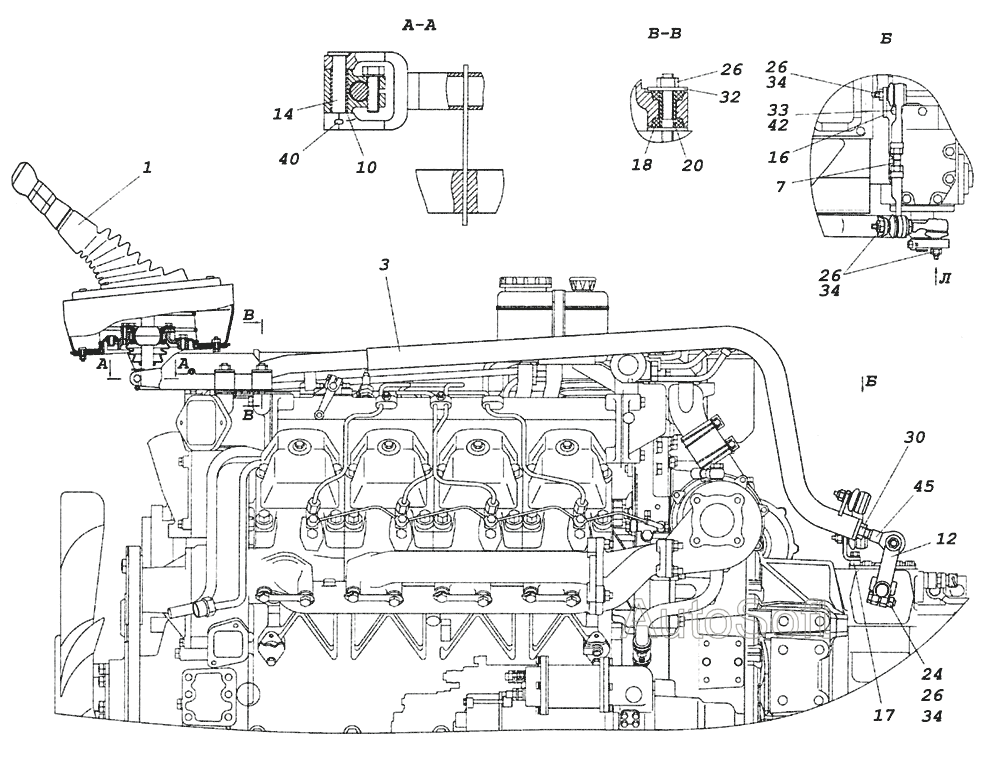

6520-1703005-20 Привод управления механизмом переключения передач
100%
Название детали
Опора рычага переключения передач
Заводской номер
161-1703204
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
6460-1703349
Количество на модель
1
№
3
Название детали
Тяга реактивная
Заводской номер
6520-1703520-20
Количество на модель
1
№
7
Название детали
Кольцо уплотнительное болта крепления направляющей толкателей
Заводской номер
740.1007260
Количество на модель
2
№
10
Название детали
Рычаг
Заводской номер
45104170302490
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
6460-1703223
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
161.1703228
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
6520-1703438-20
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
6460-1703439
Количество на модель
2
№
17
Название детали
Виброизолятор
Заводской номер
142.1703632
Количество на модель
8
№
18
Название детали
Втулка
Заводской номер
142.1703636
Количество на модель
4
№
20
Название детали
Болт ТЕМ10х1,25-6gх40
Заводской номер
1/13070/21
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
8
№
26
Название детали
Гайка М14х1,5-6Н
Заводской номер
1/21640/11
Количество на модель
1
№
30
Название детали
Шайба плоская 10х35
Заводской номер
1/26443/01
Количество на модель
6
№
32
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
2
№
33
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
4
№
34
Название детали
Шплинт разводной 4х40
Заводской номер
1/07338/01
Количество на модель
1
№
40
Название детали
Болт М8-6gх45
Заводской номер
853062
Количество на модель
2
№
42
Название детали
Хвостовик
Заводской номер
362-1703420
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора рычага переключения передач | 161-1703204 | 1 | 1 | 1 | |||
| 3 | Тяга | 6460-1703349 | 1 | 1 | 3 | |||
| 7 | Тяга реактивная | 6520-1703520-20 | 1 | 1 | 7 | |||
| 10 | Кольцо уплотнительное болта крепления направляющей толкателей | 740.1007260 | 2 | 2 | 10 | |||
| 12 | Рычаг | 45104170302490 | 1 | 1 | 12 | |||
| 12 | Рычаг | 6460-1703223 | 1 | 1 | 12 | |||
| 14 | Вот | 161.1703228 | 1 | 1 | 14 | |||
| 16 | Кронштейн | 6520-1703438-20 | 1 | 1 | 16 | |||
| 17 | Втулка | 6460-1703439 | 2 | 2 | 17 | |||
| 18 | Виброизолятор | 142.1703632 | 8 | 8 | 18 | |||
| 20 | Втулка | 142.1703636 | 4 | 4 | 20 | |||
| 24 | Болт ТЕМ10х1,25-6gх40 | 1/13070/21 | 1 | 1 | 24 | |||
| 26 | Гайка | 1/21647/11 | 8 | 8 | 26 | |||
| 30 | Гайка М14х1,5-6Н | 1/21640/11 | 1 | 1 | 30 | |||
| 32 | Шайба плоская 10х35 | 1/26443/01 | 6 | 6 | 32 | |||
| 33 | Шайба 8 пружинная | 1/05166/73 | 2 | 2 | 33 | |||
| 34 | Шайба 10 пружинная | 1/05168/73 | 4 | 4 | 34 | |||
| 40 | Шплинт разводной 4х40 | 1/07338/01 | 1 | 1 | 40 | |||
| 42 | Болт М8-6gх45 | 853062 | 2 | 2 | 42 | |||
| 45 | Хвостовик | 362-1703420 | 1 | 1 | 45 |
