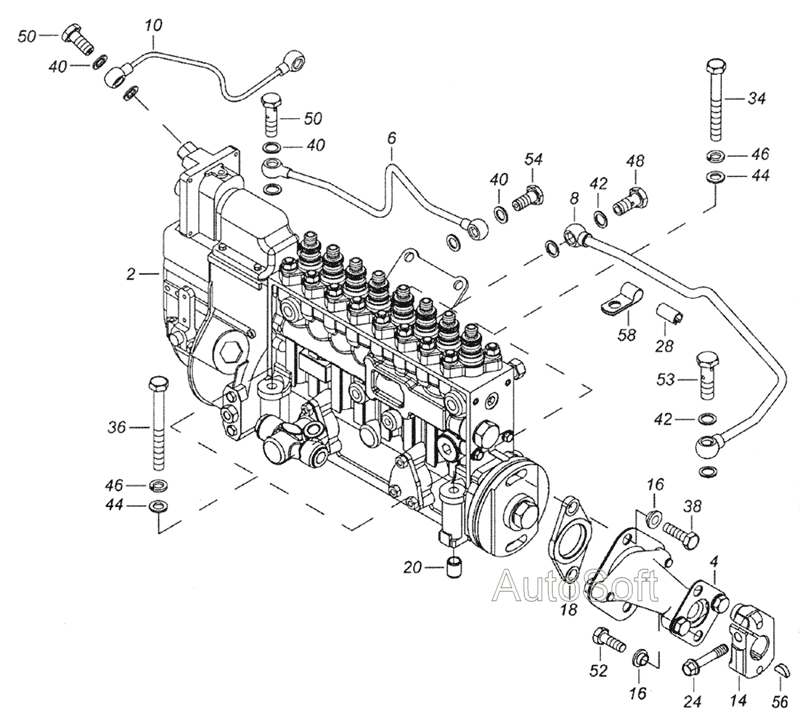

740.51-1111000-90 Установка и привод ТНВД
100%
Название детали
ТНВД с фланцем и полумуфтой ведомой
Заводской номер
740.51-1111005-90
Количество на модель
1
№
2
Название детали
Вал привода ТНВД в сборе
Заводской номер
7482.1111050
Количество на модель
1
№
4
Название детали
Трубка подвода масла
Заводской номер
740.50-1111568-90
Количество на модель
1
№
6
Название детали
Трубка отвода масла
Заводской номер
740.50-1111570-90
Количество на модель
1
№
8
Название детали
Трубка подвода воздуха к корректору
Заводской номер
740.50-1111573-90
Количество на модель
1
№
10
Название детали
Полумуфта ведущая
Заводской номер
740.51-1111054-01
Количество на модель
1
№
14
Название детали
Втулка центрирующая
Заводской номер
7406.1111066
Количество на модель
4
№
16
Название детали
Фланец центрирующий
Заводской номер
7482.1111068
Количество на модель
1
№
18
Название детали
Втулка установочная
Заводской номер
7482.1111078
Количество на модель
2
№
20
Название детали
Болт полумуфты ведущей
Заводской номер
740.51-1111084
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
740.3407034
Количество на модель
1
№
28
Название детали
Болт М10х1,25-6gх90
Заводской номер
1/59716/21
Количество на модель
2
№
34
Название детали
Болт Mx- x
Заводской номер
1/59718/21
Количество на модель
2
№
36
Название детали
Болт М10х1,25-6gх35
Заводской номер
1/59709/31
Количество на модель
2
№
38
Название детали
Прокладка уплотнительная 10х16х1,5
Заводской номер
1/02844/60
Количество на модель
8
№
40
Название детали
Прокладка уплотнительная 14х20х1,5
Заводской номер
1/02800/60
Количество на модель
4
№
42
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
4
№
44
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
4
№
46
Название детали
Болт М14х1,5-6gх30
Заводской номер
870005
Количество на модель
1
№
48
Название детали
Болт М10х1,25-6gх23
Заводской номер
870007
Количество на модель
3
№
50
Название детали
Болт М10х1,25-6gх30
Заводской номер
870012
Количество на модель
2
№
52
Название детали
Болт М14х1,5х48 крепления топливной трубки
Заводской номер
870022
Количество на модель
1
№
53
Название детали
Болт Mx- x
Заводской номер
870032
Количество на модель
1
№
54
Название детали
Шпонка сегментная 6х9х22
Заводской номер
870813
Количество на модель
1
№
56
Название детали
Кляммер
Заводской номер
870935
Количество на модель
1
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | ТНВД с фланцем и полумуфтой ведомой | 740.51-1111005-90 | 1 | 1 | 2 | |||
| 4 | Вал привода ТНВД в сборе | 7482.1111050 | 1 | 1 | 4 | |||
| 6 | Трубка подвода масла | 740.50-1111568-90 | 1 | 1 | 6 | |||
| 8 | Трубка отвода масла | 740.50-1111570-90 | 1 | 1 | 8 | |||
| 10 | Трубка подвода воздуха к корректору | 740.50-1111573-90 | 1 | 1 | 10 | |||
| 14 | Полумуфта ведущая | 740.51-1111054-01 | 1 | 1 | 14 | |||
| 16 | Втулка центрирующая | 7406.1111066 | 4 | 4 | 16 | |||
| 18 | Фланец центрирующий | 7482.1111068 | 1 | 1 | 18 | |||
| 20 | Втулка установочная | 7482.1111078 | 2 | 2 | 20 | |||
| 24 | Болт полумуфты ведущей | 740.51-1111084 | 1 | 1 | 24 | |||
| 28 | Прокладка | 740.3407034 | 1 | 1 | 28 | |||
| 34 | Болт М10х1,25-6gх90 | 1/59716/21 | 2 | 2 | 34 | |||
| 36 | Болт Mx- x | 1/59718/21 | 2 | 2 | 36 | |||
| 38 | Болт М10х1,25-6gх35 | 1/59709/31 | 2 | 2 | 38 | |||
| 40 | Прокладка уплотнительная 10х16х1,5 | 1/02844/60 | 8 | 8 | 40 | |||
| 42 | Прокладка уплотнительная 14х20х1,5 | 1/02800/60 | 4 | 4 | 42 | |||
| 44 | Шайба плоская 10,6х18х2 | 1/26386/01 | 4 | 4 | 44 | |||
| 46 | Шайба 10 пружинная | 1/05168/73 | 4 | 4 | 46 | |||
| 48 | Болт М14х1,5-6gх30 | 870005 | 1 | 1 | 48 | |||
| 50 | Болт М10х1,25-6gх23 | 870007 | 3 | 3 | 50 | |||
| 52 | Болт М10х1,25-6gх30 | 870012 | 2 | 2 | 52 | |||
| 53 | Болт М14х1,5х48 крепления топливной трубки | 870022 | 1 | 1 | 53 | |||
| 54 | Болт Mx- x | 870032 | 1 | 1 | 54 | |||
| 56 | Шпонка сегментная 6х9х22 | 870813 | 1 | 1 | 56 | |||
| 58 | Кляммер | 870935 | 1 | 1 | 58 |
