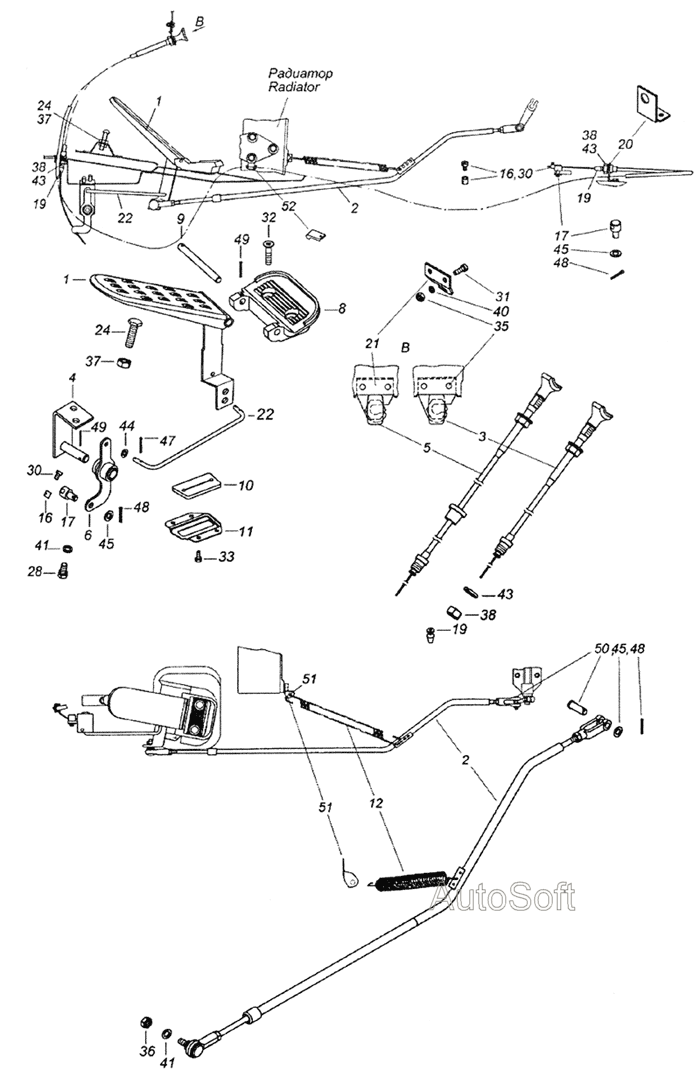

6520-1108003 Управление подачей топлива
100%
Название детали
Педаль управления подачей топлива в сборе (сварка)
Заводской номер
53205-1108010
Количество на модель
1
№
1
Название детали
Толкатель
Заводской номер
6520-1108040
Количество на модель
1
№
2
Название детали
Тяга ручного управления подачи топлива
Заводской номер
5320-1108120-99
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
53205-1108020
Количество на модель
1
№
4
Название детали
Тяга ручного останова двигателя
Заводской номер
5425-1108130
Количество на модель
1
№
5
Название детали
Рычаг в сборе со втулками
Заводской номер
53205-1108018
Количество на модель
1
№
6
Название детали
Подпятник
Заводской номер
53205-1108025
Количество на модель
1
№
8
Название детали
Стержень педали
Заводской номер
53205-1108033
Количество на модель
1
№
9
Название детали
Уплотнитель рычага педали
Заводской номер
5425-1108035
Количество на модель
1
№
10
Название детали
Обойма уплотнителя
Заводской номер
5425-1108039
Количество на модель
1
№
11
Название детали
Пружина
Заводской номер
6520-1108068
Количество на модель
1
№
12
Название детали
Зажим тяги
Заводской номер
5320-1108143
Количество на модель
2
№
16
Название детали
Картер масляный в сборе
Заводской номер
5320-1108147
Количество на модель
2
№
17
Название детали
Колпачок
Заводской номер
53205-1108231
Количество на модель
2
№
19
Название детали
Кронштейн
Заводской номер
5425-1108305
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
53205-1108310
Количество на модель
2
№
21
Название детали
Поводок
Заводской номер
53205-1108311
Количество на модель
1
№
22
Название детали
Болт М10х1,25-6g
Заводской номер
4502-8614027-10
Количество на модель
1
№
24
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
2
№
28
Название детали
Винт М5-6gх8
Заводской номер
1/03892/01
Количество на модель
2
№
30
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
4
№
31
Название детали
Винт М8-6gх30
Заводской номер
1/33039/01
Количество на модель
2
№
32
Название детали
Винт самонарезающий 4,9х12,7
Заводской номер
1/76711/01
Количество на модель
4
№
33
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
4
№
35
Название детали
Гайка М8-6Н низкая
Заводской номер
1/61023/11
Количество на модель
1
№
36
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
1
№
37
Название детали
Гайка низкая М14х1,5-6Н
Заводской номер
1/07913/11
Количество на модель
2
№
38
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
4
№
40
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
3
№
41
Название детали
Шайба 14 пружинная
Заводской номер
1/05171/77
Количество на модель
2
№
43
Название детали
Шайба плоская 6х12х1,5
Заводской номер
1/05194/01
Количество на модель
4
№
44
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
3
№
45
Название детали
Шплинт разводной 2х15
Заводской номер
1/07342/01
Количество на модель
4
№
47
Название детали
Шплинт разводной 3х20
Заводской номер
1/07964/01
Количество на модель
3
№
48
Название детали
Шплинт 3х25
Заводской номер
1/07336/01
Количество на модель
2
№
49
Название детали
Палец
Заводской номер
260034
Количество на модель
1
№
50
Название детали
Скоба специальная
Заводской номер
853925
Количество на модель
1
№
51
Название детали
Кляммер
Заводской номер
870931
Количество на модель
2
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Педаль управления подачей топлива в сборе (сварка) | 53205-1108010 | 1 | 1 | 1 | |||
| 2 | Толкатель | 6520-1108040 | 1 | 1 | 2 | |||
| 3 | Тяга ручного управления подачи топлива | 5320-1108120-99 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 53205-1108020 | 1 | 1 | 4 | |||
| 5 | Тяга ручного останова двигателя | 5425-1108130 | 1 | 1 | 5 | |||
| 6 | Рычаг в сборе со втулками | 53205-1108018 | 1 | 1 | 6 | |||
| 8 | Подпятник | 53205-1108025 | 1 | 1 | 8 | |||
| 9 | Стержень педали | 53205-1108033 | 1 | 1 | 9 | |||
| 10 | Уплотнитель рычага педали | 5425-1108035 | 1 | 1 | 10 | |||
| 11 | Обойма уплотнителя | 5425-1108039 | 1 | 1 | 11 | |||
| 12 | Пружина | 6520-1108068 | 1 | 1 | 12 | |||
| 16 | Зажим тяги | 5320-1108143 | 2 | 2 | 16 | |||
| 17 | Картер масляный в сборе | 5320-1108147 | 2 | 2 | 17 | |||
| 19 | Колпачок | 53205-1108231 | 2 | 2 | 19 | |||
| 20 | Кронштейн | 5425-1108305 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 53205-1108310 | 2 | 2 | 21 | |||
| 22 | Поводок | 53205-1108311 | 1 | 1 | 22 | |||
| 24 | Болт М10х1,25-6g | 4502-8614027-10 | 1 | 1 | 24 | |||
| 28 | Болт М8-6gх16 | 1/60432/21 | 2 | 2 | 28 | |||
| 30 | Винт М5-6gх8 | 1/03892/01 | 2 | 2 | 30 | |||
| 31 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 4 | 4 | 31 | |||
| 32 | Винт М8-6gх30 | 1/33039/01 | 2 | 2 | 32 | |||
| 33 | Винт самонарезающий 4,9х12,7 | 1/76711/01 | 4 | 4 | 33 | |||
| 35 | Гайка М6-6Н | 1/58962/11 | 4 | 4 | 35 | |||
| 36 | Гайка М8-6Н низкая | 1/61023/11 | 1 | 1 | 36 | |||
| 37 | Гайка | 1/21647/11 | 1 | 1 | 37 | |||
| 38 | Гайка низкая М14х1,5-6Н | 1/07913/11 | 2 | 2 | 38 | |||
| 40 | Шайба 6 пружинная | 1/05164/77 | 4 | 4 | 40 | |||
| 41 | Шайба 8 пружинная | 1/05166/77 | 3 | 3 | 41 | |||
| 43 | Шайба 14 пружинная | 1/05171/77 | 2 | 2 | 43 | |||
| 44 | Шайба плоская 6х12х1,5 | 1/05194/01 | 4 | 4 | 44 | |||
| 45 | Шайба плоская 8х17 | 1/05196/01 | 3 | 3 | 45 | |||
| 47 | Шплинт разводной 2х15 | 1/07342/01 | 4 | 4 | 47 | |||
| 48 | Шплинт разводной 3х20 | 1/07964/01 | 3 | 3 | 48 | |||
| 49 | Шплинт 3х25 | 1/07336/01 | 2 | 2 | 49 | |||
| 50 | Палец | 260034 | 1 | 1 | 50 | |||
| 51 | Скоба специальная | 853925 | 1 | 1 | 51 | |||
| 52 | Кляммер | 870931 | 2 | 2 | 52 |
