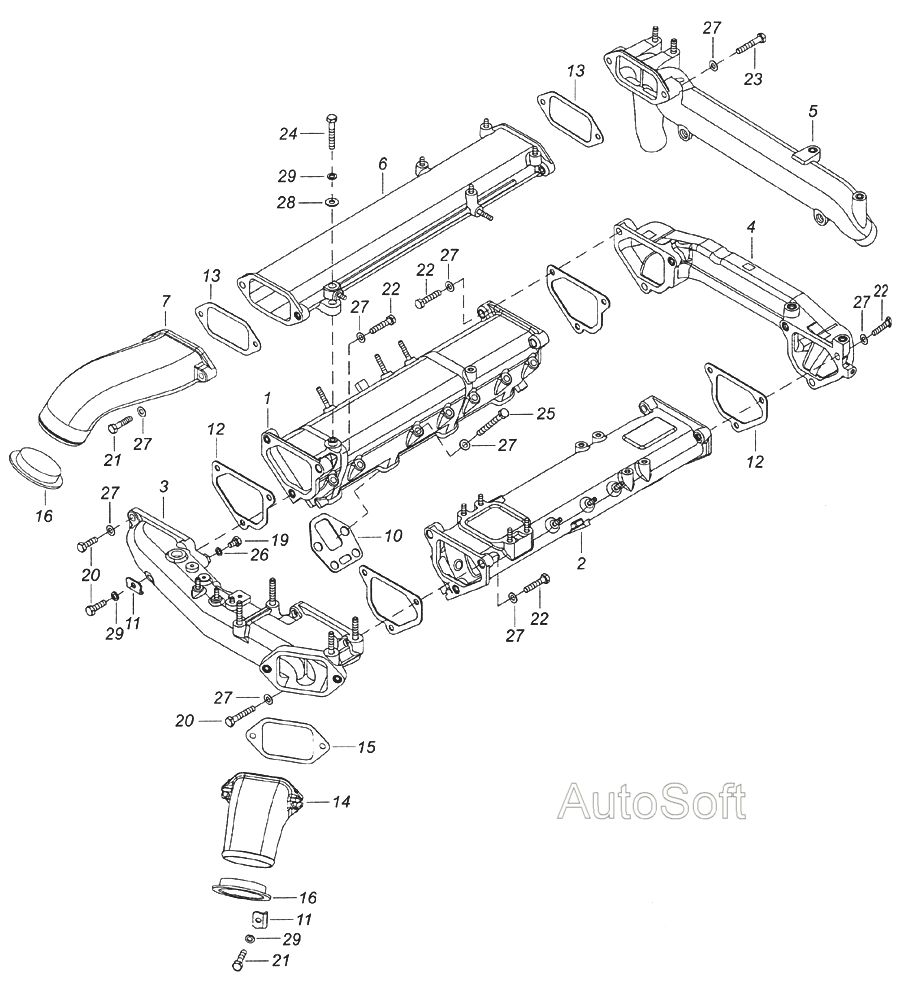

740.63-1115000-10 Установка системы впуска
100%
Название детали
Коллектор впускной правый
Заводской номер
7406.1115012-40
Количество на модель
1
№
1
Название детали
Коллектор впускной левый
Заводской номер
7406.1115014-40
Количество на модель
1
№
2
Название детали
Патрубок соединительный
Заводской номер
740.63-1115030-10
Количество на модель
1
№
3
Название детали
Патрубок объединительный
Заводской номер
7406.1115045-40
Количество на модель
1
№
4
Название детали
Тройник
Заводской номер
7406.1115110-20
Количество на модель
1
№
5
Название детали
Труба подводящая
Заводской номер
7406.1115122-10
Количество на модель
1
№
6
Название детали
Патрубок отводящий
Заводской номер
53205-1170125
Количество на модель
1
№
7
Название детали
Прокладка впускного коллектора
Заводской номер
740.1115026-01
Количество на модель
8
№
10
Название детали
Опорная шайба
Заводской номер
740.1115038
Количество на модель
1
№
11
Название детали
Прокладка патрубка объединительного
Заводской номер
7406.1115050-10
Количество на модель
4
№
12
Название детали
Прокладка трубы подводящей
Заводской номер
7406.1115115
Количество на модель
1
№
13
Название детали
Патрубок подводящий
Заводской номер
53205-1170132
Количество на модель
1
№
14
Название детали
Прокладка патрубка подводящего
Заводской номер
53205-1170254
Количество на модель
1
№
15
Название детали
Заглушка теплообменника
Заводской номер
53205-1170336
Количество на модель
2
№
16
Название детали
Болт М10х1,25-6gх16
Заводской номер
1/59703/21
Количество на модель
1
№
19
Название детали
Болт М8х1,25-6gх35
Заводской номер
1/59709/21
Количество на модель
2
№
20
Название детали
Болт М10х1,25х45
Заводской номер
1/12347/21
Количество на модель
4
№
21
Название детали
Болт ТЕМ10х1,25-6gх50
Заводской номер
1/13438/21
Количество на модель
9
№
22
Название детали
Болт М8х1,25-6gх60
Заводской номер
1/12880/21
Количество на модель
5
№
23
Название детали
Болт М10х1,25-6gх65
Заводской номер
1/13437/21
Количество на модель
1
№
24
Название детали
Болт Mx- x
Заводской номер
1/59718/21
Количество на модель
16
№
25
Название детали
Прокладка уплотнительная 10х16х1,5
Заводской номер
1/02844/60
Количество на модель
1
№
26
Название детали
Шайба 10 волнистая
Заводской номер
1/26014/73
Количество на модель
33
№
27
Название детали
Шайба плоская 10,2х25х2
Заводской номер
1/26468/01
Количество на модель
1
№
28
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
4
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коллектор впускной правый | 7406.1115012-40 | 1 | 1 | 1 | |||
| 2 | Коллектор впускной левый | 7406.1115014-40 | 1 | 1 | 2 | |||
| 3 | Патрубок соединительный | 740.63-1115030-10 | 1 | 1 | 3 | |||
| 4 | Патрубок объединительный | 7406.1115045-40 | 1 | 1 | 4 | |||
| 5 | Тройник | 7406.1115110-20 | 1 | 1 | 5 | |||
| 6 | Труба подводящая | 7406.1115122-10 | 1 | 1 | 6 | |||
| 7 | Патрубок отводящий | 53205-1170125 | 1 | 1 | 7 | |||
| 10 | Прокладка впускного коллектора | 740.1115026-01 | 8 | 8 | 10 | |||
| 11 | Опорная шайба | 740.1115038 | 1 | 1 | 11 | |||
| 12 | Прокладка патрубка объединительного | 7406.1115050-10 | 4 | 4 | 12 | |||
| 13 | Прокладка трубы подводящей | 7406.1115115 | 1 | 1 | 13 | |||
| 14 | Патрубок подводящий | 53205-1170132 | 1 | 1 | 14 | |||
| 15 | Прокладка патрубка подводящего | 53205-1170254 | 1 | 1 | 15 | |||
| 16 | Заглушка теплообменника | 53205-1170336 | 2 | 2 | 16 | |||
| 19 | Болт М10х1,25-6gх16 | 1/59703/21 | 1 | 1 | 19 | |||
| 20 | Болт М8х1,25-6gх35 | 1/59709/21 | 2 | 2 | 20 | |||
| 21 | Болт М10х1,25х45 | 1/12347/21 | 4 | 4 | 21 | |||
| 22 | Болт ТЕМ10х1,25-6gх50 | 1/13438/21 | 9 | 9 | 22 | |||
| 23 | Болт М8х1,25-6gх60 | 1/12880/21 | 5 | 5 | 23 | |||
| 24 | Болт М10х1,25-6gх65 | 1/13437/21 | 1 | 1 | 24 | |||
| 25 | Болт Mx- x | 1/59718/21 | 16 | 16 | 25 | |||
| 26 | Прокладка уплотнительная 10х16х1,5 | 1/02844/60 | 1 | 1 | 26 | |||
| 27 | Шайба 10 волнистая | 1/26014/73 | 33 | 33 | 27 | |||
| 28 | Шайба плоская 10,2х25х2 | 1/26468/01 | 1 | 1 | 28 | |||
| 29 | Шайба 10 пружинная | 1/05168/73 | 4 | 4 | 29 |
