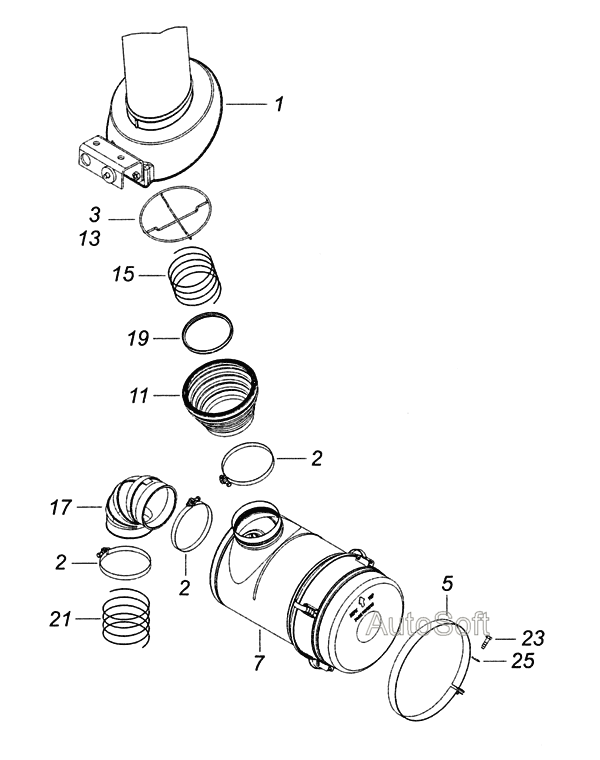

6520-1109001 Установка воздушного фильтра
100%
Название детали
Установка воздухозаборника мультициклонного
Заводской номер
6520-1109003
Количество на модель
1
№
1
Название детали
Хомут воздухопровода в сборе
Заводской номер
53205-1109365
Количество на модель
3
№
2
Название детали
Упор верхний
Заводской номер
53205-1109355-01
Количество на модель
1
№
3
Название детали
Хомут крепления воздушного фильтра в сборе
Заводской номер
54112-1109433
Количество на модель
1
№
5
Название детали
Фильтр воздушный
Заводской номер
7405-1109510-01
Количество на модель
1
№
7
Название детали
Уплотнитель
Заводской номер
53205-1109250
Количество на модель
1
№
11
Название детали
Упор верхний
Заводской номер
53205-1109355
Количество на модель
1
№
13
Название детали
Пружина распорная
Заводской номер
53205-1109359
Количество на модель
1
№
15
Название детали
Уголок резиновый
Заводской номер
53205-1109375
Количество на модель
1
№
17
Название детали
Упор пружины
Заводской номер
54105-1109419
Количество на модель
1
№
19
Название детали
Каркас
Заводской номер
53205-1109525
Количество на модель
1
№
21
Название детали
Болт М8х1,25-6gх35
Заводской номер
1/59709/21
Количество на модель
1
№
23
Название детали
Шайба плоская 12,6х28х3
Заводской номер
1/26469/01
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка воздухозаборника мультициклонного | 6520-1109003 | 1 | 1 | 1 | |||
| 2 | Хомут воздухопровода в сборе | 53205-1109365 | 3 | 3 | 2 | |||
| 3 | Упор верхний | 53205-1109355-01 | 1 | 1 | 3 | |||
| 5 | Хомут крепления воздушного фильтра в сборе | 54112-1109433 | 1 | 1 | 5 | |||
| 7 | Фильтр воздушный | 7405-1109510-01 | 1 | 1 | 7 | |||
| 11 | Уплотнитель | 53205-1109250 | 1 | 1 | 11 | |||
| 13 | Упор верхний | 53205-1109355 | 1 | 1 | 13 | |||
| 15 | Пружина распорная | 53205-1109359 | 1 | 1 | 15 | |||
| 17 | Уголок резиновый | 53205-1109375 | 1 | 1 | 17 | |||
| 19 | Упор пружины | 54105-1109419 | 1 | 1 | 19 | |||
| 21 | Каркас | 53205-1109525 | 1 | 1 | 21 | |||
| 23 | Болт М8х1,25-6gх35 | 1/59709/21 | 1 | 1 | 23 | |||
| 25 | Шайба плоская 12,6х28х3 | 1/26469/01 | 1 | 1 | 25 |
