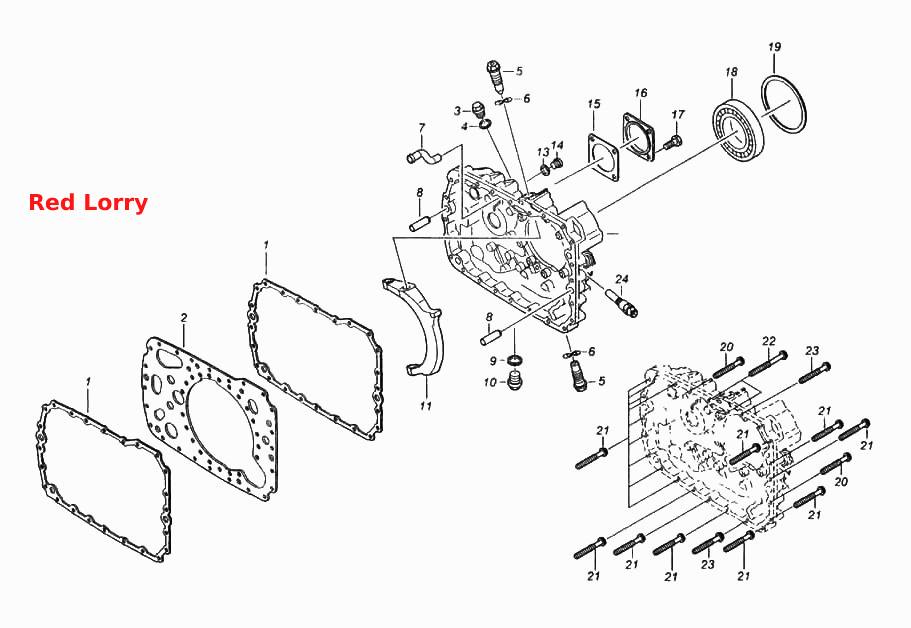

Установка задней крышки картера
100%
Название детали
Прокладка
Заводской номер
1316 301 042
Количество на модель
2
№
1
Название детали
Промежуточная пластина
Заводской номер
1315301 118
Количество на модель
1
№
2
Название детали
Запорный винт М18х1,5
Заводской номер
0636 302 021
Количество на модель
1
№
3
Название детали
Уплотнительное кольцо А18х24
Заводской номер
0634 801 062
Количество на модель
1
№
4
Название детали
Соединительный винт
Заводской номер
1315 334 011
Количество на модель
2
№
5
Название детали
Пружинная шайба
Заводской номер
0730 300 005
Количество на модель
2
№
6
Название детали
Трубка распылителя
Заводской номер
1296 301 008
Количество на модель
1
№
7
Название детали
Штифт цилиндрический
Заводской номер
0731 201 563
Количество на модель
3
№
8
Название детали
Уплотнительное кольцо
Заводской номер
0730 008 637
Количество на модель
1
№
9
Название детали
Пробка с резьбой
Заводской номер
0636 304 049
Количество на модель
1
№
10
Название детали
Качающийся рычаг
Заводской номер
1315 334 039
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
1315 301 224
Количество на модель
1
№
12
Название детали
Уплотнительное кольцо
Заводской номер
0634 801 302
Количество на модель
1
№
13
Название детали
Пробка с резьбой
Заводской номер
0636 302 053
Количество на модель
1
№
14
Название детали
Уплотнитель
Заводской номер
1238 308 201
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
1304 301 034
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
0636 016 178
Количество на модель
4
№
17
Название детали
Шариковый подшипник
Заводской номер
0750 116 002
Количество на модель
1
№
18
Название детали
Шайба (толщина 0.2 мм)
Заводской номер
0730 100 116
Количество на модель
№
19
Название детали
Шайба (толщина 0.4 мм)
Заводской номер
0730 100 846
Количество на модель
№
19
Название детали
Шайба (толщина 0.3 мм)
Заводской номер
0730 100 115
Количество на модель
№
19
Название детали
Шайба (толщина 0.5 мм)
Заводской номер
4005 302 034
Количество на модель
№
19
Название детали
Шайба (толщина 0.6 мм)
Заводской номер
0730 003 515
Количество на модель
№
19
Название детали
Болт
Заводской номер
0736 010 190
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
0736 010 180
Количество на модель
18
№
21
Название детали
Болт
Заводской номер
0736 010 181
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
0736 010 179
Количество на модель
2
№
23
Название детали
Импульсный датчик
Заводской номер
0501 208 795
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 1316 301 042 | 2 | 2 | 1 | |||
| 2 | Промежуточная пластина | 1315301 118 | 1 | 1 | 2 | |||
| 3 | Запорный винт М18х1,5 | 0636 302 021 | 1 | 1 | 3 | |||
| 4 | Уплотнительное кольцо А18х24 | 0634 801 062 | 1 | 1 | 4 | |||
| 5 | Соединительный винт | 1315 334 011 | 2 | 2 | 5 | |||
| 6 | Пружинная шайба | 0730 300 005 | 2 | 2 | 6 | |||
| 7 | Трубка распылителя | 1296 301 008 | 1 | 1 | 7 | |||
| 8 | Штифт цилиндрический | 0731 201 563 | 3 | 3 | 8 | |||
| 9 | Уплотнительное кольцо | 0730 008 637 | 1 | 1 | 9 | |||
| 10 | Пробка с резьбой | 0636 304 049 | 1 | 1 | 10 | |||
| 11 | Качающийся рычаг | 1315 334 039 | 1 | 1 | 11 | |||
| 12 | Крышка | 1315 301 224 | 1 | 1 | 12 | |||
| 13 | Уплотнительное кольцо | 0634 801 302 | 1 | 1 | 13 | |||
| 14 | Пробка с резьбой | 0636 302 053 | 1 | 1 | 14 | |||
| 15 | Уплотнитель | 1238 308 201 | 1 | 1 | 15 | |||
| 16 | Крышка | 1304 301 034 | 1 | 1 | 16 | |||
| 17 | Болт | 0636 016 178 | 4 | 4 | 17 | |||
| 18 | Шариковый подшипник | 0750 116 002 | 1 | 1 | 18 | |||
| 19 | Шайба (толщина 0.2 мм) | 0730 100 116 | 19 | |||||
| 19 | Шайба (толщина 0.4 мм) | 0730 100 846 | 19 | |||||
| 19 | Шайба (толщина 0.3 мм) | 0730 100 115 | 19 | |||||
| 19 | Шайба (толщина 0.5 мм) | 4005 302 034 | 19 | |||||
| 19 | Шайба (толщина 0.6 мм) | 0730 003 515 | 19 | |||||
| 20 | Болт | 0736 010 190 | 2 | 2 | 20 | |||
| 21 | Болт | 0736 010 180 | 18 | 18 | 21 | |||
| 22 | Болт | 0736 010 181 | 2 | 2 | 22 | |||
| 23 | Болт | 0736 010 179 | 2 | 2 | 23 | |||
| 24 | Импульсный датчик | 0501 208 795 | 1 | 1 | 24 |
