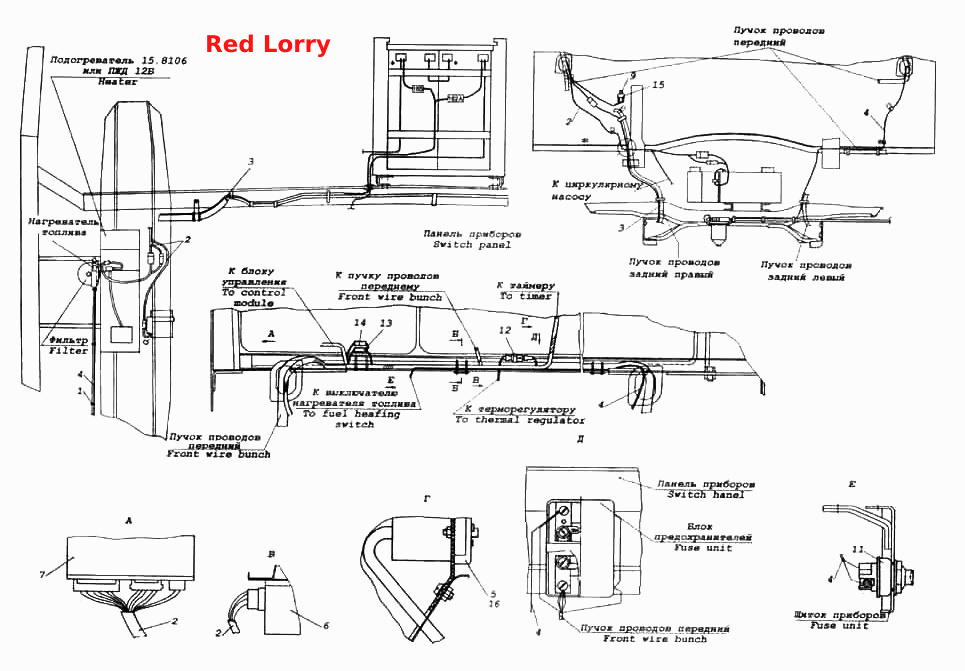

Установка электрооборудования подогревателя
100%
Название детали
Хомут крепления провода
Заводской номер
5320-3724680
Количество на модель
3
№
1
Название детали
Пучок проводов подогревателя кабинный
Заводской номер
53205-3741010
Количество на модель
1
№
2
Название детали
Пучок проводов подогревателя рамный
Заводской номер
53205-3741020
Количество на модель
1
№
3
Название детали
Пучок проводов нагревателя топлива
Заводской номер
53205-3741040
Количество на модель
1
№
4
Название детали
Пульт управления подогревателем
Заводской номер
53205-3741060
Количество на модель
1
№
5
Название детали
Установка терморегулятора
Заводской номер
53205-3741090
Количество на модель
1
№
6
Название детали
Установка блока управления
Заводской номер
53205-3741094
Количество на модель
1
№
7
Название детали
Болт М6-6gх10
Заводской номер
1/38358/71
Количество на модель
1
№
9
Название детали
Выключатель-
Заводской номер
11.3704-01
Количество на модель
1
№
11
Название детали
Диод
Заводской номер
3403.3747
Количество на модель
1
№
12
Название детали
Предохранитель плавкий
Заводской номер
ПР119Б-01
Количество на модель
1
№
13
Название детали
Предохранитель плавкий
Заводской номер
14.3722
Количество на модель
1
№
14
Название детали
Промежуточное реле
Заводской номер
901.3747
Количество на модель
1
№
15
Название детали
Пульт управления подогревателем
Заводской номер
53205-3741060-01
Количество на модель
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут крепления провода | 5320-3724680 | 3 | 3 | 1 | |||
| 2 | Пучок проводов подогревателя кабинный | 53205-3741010 | 1 | 1 | 2 | |||
| 3 | Пучок проводов подогревателя рамный | 53205-3741020 | 1 | 1 | 3 | |||
| 4 | Пучок проводов нагревателя топлива | 53205-3741040 | 1 | 1 | 4 | |||
| 5 | Пульт управления подогревателем | 53205-3741060 | 1 | 1 | 5 | |||
| 6 | Установка терморегулятора | 53205-3741090 | 1 | 1 | 6 | |||
| 7 | Установка блока управления | 53205-3741094 | 1 | 1 | 7 | |||
| 9 | Болт М6-6gх10 | 1/38358/71 | 1 | 1 | 9 | |||
| 11 | Выключатель- | 11.3704-01 | 1 | 1 | 11 | |||
| 12 | Диод | 3403.3747 | 1 | 1 | 12 | |||
| 13 | Предохранитель плавкий | ПР119Б-01 | 1 | 1 | 13 | |||
| 14 | Предохранитель плавкий | 14.3722 | 1 | 1 | 14 | |||
| 15 | Промежуточное реле | 901.3747 | 1 | 1 | 15 | |||
| 16 | Пульт управления подогревателем | 53205-3741060-01 | 16 |
