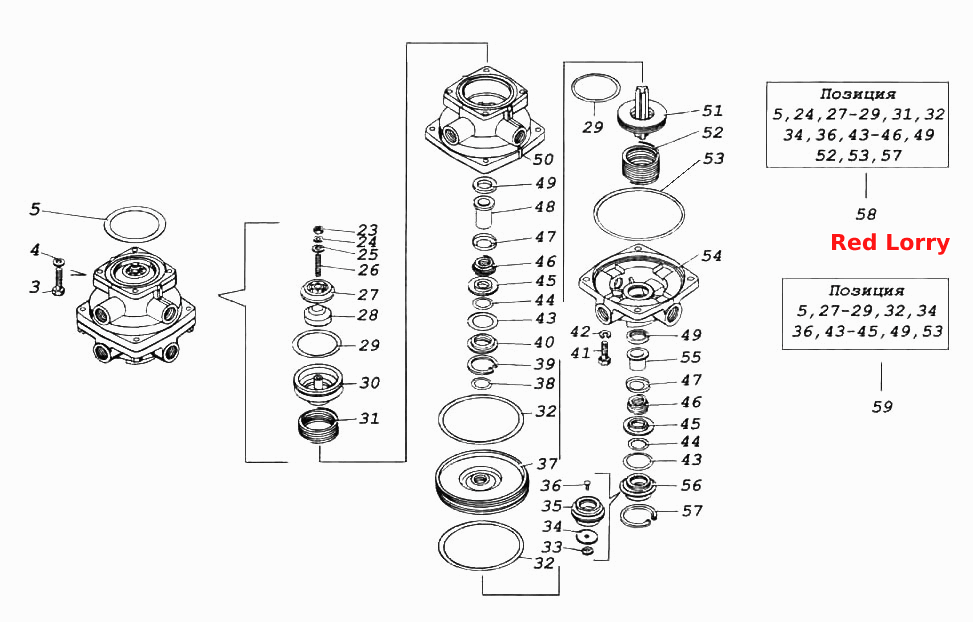

Кран тормозной двухсекционный
100%
Название детали
Болт
Заводской номер
201460
Количество на модель
4
№
3
Название детали
Шайба 8 Т
Заводской номер
305890
Количество на модель
4
№
4
Название детали
Кольцо
Заводской номер
100-3514013
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
250508
Количество на модель
1
№
23
Название детали
Шайба 6 пружинная
Заводской номер
305887
Количество на модель
1
№
24
Название детали
Шайба 6
Заводской номер
305893
Количество на модель
1
№
25
Название детали
Винт
Заводской номер
302200
Количество на модель
1
№
26
Название детали
Тарелка пружины
Заводской номер
100-3514056
Количество на модель
1
№
27
Название детали
Элемент уравновешивающий
Заводской номер
100-3514055
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
100-3513035
Количество на модель
2
№
29
Название детали
Поршень верхний
Заводской номер
100-3514052
Количество на модель
1
№
30
Название детали
Пружина
Заводской номер
100-3514050
Количество на модель
1
№
31
Название детали
Кольцо
Заводской номер
100-3514033
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
100-3514047
Количество на модель
1
№
33
Название детали
Клапан
Заводской номер
100-3514046
Количество на модель
1
№
34
Название детали
Корпус
Заводской номер
100-3514045
Количество на модель
1
№
35
Название детали
Заклепка
Заводской номер
100-3514048
Количество на модель
1
№
36
Название детали
Поршень большой
Заводской номер
100-3514032-01
Количество на модель
1
№
37
Название детали
Кольцо 20,3x2,4
Заводской номер
100-3514028
Количество на модель
1
№
38
Название детали
Кольцо упорное
Заводской номер
489306
Количество на модель
1
№
39
Название детали
Обойма
Заводской номер
100-3514030
Количество на модель
1
№
40
Название детали
Болт М8-6gх25
Заводской номер
201458
Количество на модель
4
№
41
Название детали
Кольцо
Заводской номер
100-3514029
Количество на модель
2
№
43
Название детали
Кольцо опорное
Заводской номер
100-3514027
Количество на модель
2
№
45
Название детали
Пружина
Заводской номер
100-3514026
Количество на модель
2
№
46
Название детали
Колпачок
Заводской номер
100-3514024
Количество на модель
2
№
47
Название детали
Корпус клапана
Заводской номер
100-3514022
Количество на модель
1
№
48
Название детали
Кольцо клапана
Заводской номер
100-3514023
Количество на модель
2
№
49
Название детали
Корпус верхний
Заводской номер
100-3514020
Количество на модель
1
№
50
Название детали
Поршень малый
Заводской номер
100-3514034
Количество на модель
1
№
51
Название детали
Пружина
Заводской номер
100-3514036
Количество на модель
1
№
52
Название детали
Кольцо
Заводской номер
100-3514049
Количество на модель
1
№
53
Название детали
КОРПУС НИЖНИЙ
Заводской номер
100-3514040
Количество на модель
1
№
54
Название детали
Корпус клапана
Заводской номер
100-3514042
Количество на модель
1
№
55
Название детали
Окно выпускное в сборе
Заводской номер
100-3514044
Количество на модель
1
№
56
Название детали
Кольцо упорное
Заводской номер
489310
Количество на модель
1
№
57
Название детали
Комплект запчастей
Заводской номер
100-3514009
Количество на модель
1
№
58
Название детали
Комплект запасных частей
Заводской номер
100-3514009-10
Количество на модель
1
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Болт | 201460 | 4 | 4 | 3 | |||
| 4 | Шайба 8 Т | 305890 | 4 | 4 | 4 | |||
| 5 | Кольцо | 100-3514013 | 2 | 2 | 5 | |||
| 23 | Гайка | 250508 | 1 | 1 | 23 | |||
| 24 | Шайба 6 пружинная | 305887 | 1 | 1 | 24 | |||
| 25 | Шайба 6 | 305893 | 1 | 1 | 25 | |||
| 26 | Винт | 302200 | 1 | 1 | 26 | |||
| 27 | Тарелка пружины | 100-3514056 | 1 | 1 | 27 | |||
| 28 | Элемент уравновешивающий | 100-3514055 | 1 | 1 | 28 | |||
| 29 | Кольцо | 100-3513035 | 2 | 2 | 29 | |||
| 30 | Поршень верхний | 100-3514052 | 1 | 1 | 30 | |||
| 31 | Пружина | 100-3514050 | 1 | 1 | 31 | |||
| 32 | Кольцо | 100-3514033 | 2 | 2 | 32 | |||
| 33 | Шайба | 100-3514047 | 1 | 1 | 33 | |||
| 34 | Клапан | 100-3514046 | 1 | 1 | 34 | |||
| 35 | Корпус | 100-3514045 | 1 | 1 | 35 | |||
| 36 | Заклепка | 100-3514048 | 1 | 1 | 36 | |||
| 37 | Поршень большой | 100-3514032-01 | 1 | 1 | 37 | |||
| 38 | Кольцо 20,3x2,4 | 100-3514028 | 1 | 1 | 38 | |||
| 39 | Кольцо упорное | 489306 | 1 | 1 | 39 | |||
| 40 | Обойма | 100-3514030 | 1 | 1 | 40 | |||
| 41 | Болт М8-6gх25 | 201458 | 4 | 4 | 41 | |||
| 43 | Кольцо | 100-3514029 | 2 | 2 | 43 | |||
| 45 | Кольцо опорное | 100-3514027 | 2 | 2 | 45 | |||
| 46 | Пружина | 100-3514026 | 2 | 2 | 46 | |||
| 47 | Колпачок | 100-3514024 | 2 | 2 | 47 | |||
| 48 | Корпус клапана | 100-3514022 | 1 | 1 | 48 | |||
| 49 | Кольцо клапана | 100-3514023 | 2 | 2 | 49 | |||
| 50 | Корпус верхний | 100-3514020 | 1 | 1 | 50 | |||
| 51 | Поршень малый | 100-3514034 | 1 | 1 | 51 | |||
| 52 | Пружина | 100-3514036 | 1 | 1 | 52 | |||
| 53 | Кольцо | 100-3514049 | 1 | 1 | 53 | |||
| 54 | КОРПУС НИЖНИЙ | 100-3514040 | 1 | 1 | 54 | |||
| 55 | Корпус клапана | 100-3514042 | 1 | 1 | 55 | |||
| 56 | Окно выпускное в сборе | 100-3514044 | 1 | 1 | 56 | |||
| 57 | Кольцо упорное | 489310 | 1 | 1 | 57 | |||
| 58 | Комплект запчастей | 100-3514009 | 1 | 1 | 58 | |||
| 59 | Комплект запасных частей | 100-3514009-10 | 1 | 1 | 59 |
