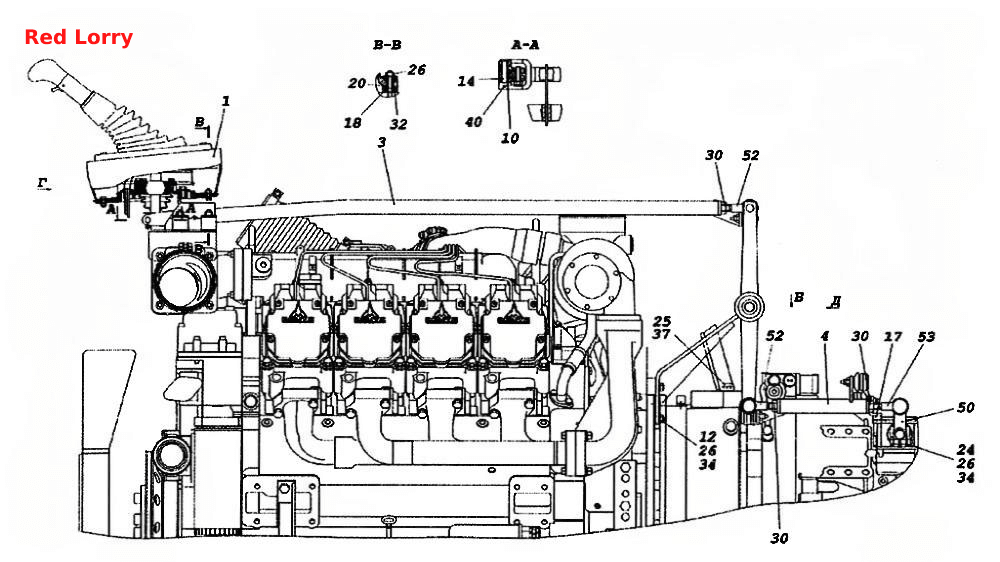

Привод управления механизмом переключения передач
100%
Название детали
Опора рычага переключения передач
Заводской номер
65226-1703204
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
65226-1703349
Количество на модель
1
№
3
Название детали
Тяга задняя
Заводской номер
65226-1703350
Количество на модель
1
№
4
Название детали
Тяга реактивная
Заводской номер
65226-1703520
Количество на модель
1
№
5
Название детали
Тяга реактивная
Заводской номер
65226-1703490
Количество на модель
1
№
7
Название детали
Рычаг с кронштейном
Заводской номер
65226-1703623
Количество на модель
1
№
8
Название детали
Кольцо уплотнительное болта крепления направляющей толкателей
Заводской номер
740.1007260
Количество на модель
2
№
10
Название детали
Шпилька
Заводской номер
65226-1703150
Количество на модель
2
№
12
Название детали
Вот
Заводской номер
161.1703228
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
65226-1703438
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
6460-1703439
Количество на модель
2
№
17
Название детали
Виброизолятор
Заводской номер
142.1703632
Количество на модель
8
№
18
Название детали
Втулка
Заводской номер
142 1703636
Количество на модель
4
№
20
Название детали
Кронштейн
Заводской номер
65226-1703715
Количество на модель
1
№
21
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
4
№
22
Название детали
Болт М10х1,25-6gх65
Заводской номер
1/13437/21
Количество на модель
6
№
23
Название детали
Болт М10х1,25-6gх50
Заводской номер
1/13438/31
Количество на модель
4
№
24
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
1
№
25
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
11
№
26
Название детали
Гайка М14х1,5-6Н
Заводской номер
1/21640/11
Количество на модель
3
№
30
Название детали
Шайба плоская 10х35
Заводской номер
1/26443/01
Количество на модель
8
№
32
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
6
№
33
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
7
№
34
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
1
№
37
Название детали
Шплинт разводной 4х40
Заводской номер
1/07338/01
Количество на модель
1
№
40
Название детали
Болт М8-6gх45
Заводской номер
853062
Количество на модель
1
№
42
Название детали
Болт М8х90
Заводской номер
1/60450/21
Количество на модель
1
№
43
Название детали
Гайка М10х1,5 0637011570 (ZF)
Заводской номер
45104170301290
Количество на модель
2
№
48
Название детали
Рычаг
Заводской номер
Рычаг
Количество на модель
1
№
50
Название детали
Хвостовик
Заводской номер
362-1703420
Количество на модель
2
№
52
Название детали
Шарнир шаровой 0501204714 (ZF)
Заводской номер
45104170301090
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора рычага переключения передач | 65226-1703204 | 1 | 1 | 1 | |||
| 3 | Тяга | 65226-1703349 | 1 | 1 | 3 | |||
| 4 | Тяга задняя | 65226-1703350 | 1 | 1 | 4 | |||
| 5 | Тяга реактивная | 65226-1703520 | 1 | 1 | 5 | |||
| 7 | Тяга реактивная | 65226-1703490 | 1 | 1 | 7 | |||
| 8 | Рычаг с кронштейном | 65226-1703623 | 1 | 1 | 8 | |||
| 10 | Кольцо уплотнительное болта крепления направляющей толкателей | 740.1007260 | 2 | 2 | 10 | |||
| 12 | Шпилька | 65226-1703150 | 2 | 2 | 12 | |||
| 14 | Вот | 161.1703228 | 1 | 1 | 14 | |||
| 16 | Кронштейн | 65226-1703438 | 1 | 1 | 16 | |||
| 17 | Втулка | 6460-1703439 | 2 | 2 | 17 | |||
| 18 | Виброизолятор | 142.1703632 | 8 | 8 | 18 | |||
| 20 | Втулка | 142 1703636 | 4 | 4 | 20 | |||
| 21 | Кронштейн | 65226-1703715 | 1 | 1 | 21 | |||
| 22 | Болт М8-6gх25 | 1/60436/21 | 4 | 4 | 22 | |||
| 23 | Болт М10х1,25-6gх65 | 1/13437/21 | 6 | 6 | 23 | |||
| 24 | Болт М10х1,25-6gх50 | 1/13438/31 | 4 | 4 | 24 | |||
| 25 | Болт М12-6gх25 | 201538 | 1 | 1 | 25 | |||
| 26 | Гайка | 1/21647/11 | 11 | 11 | 26 | |||
| 30 | Гайка М14х1,5-6Н | 1/21640/11 | 3 | 3 | 30 | |||
| 32 | Шайба плоская 10х35 | 1/26443/01 | 8 | 8 | 32 | |||
| 33 | Шайба 8 пружинная | 1/05166/73 | 6 | 6 | 33 | |||
| 34 | Шайба 10 пружинная | 1/05168/73 | 7 | 7 | 34 | |||
| 37 | Шайба 12 пружинная | 1/05170/73 | 1 | 1 | 37 | |||
| 40 | Шплинт разводной 4х40 | 1/07338/01 | 1 | 1 | 40 | |||
| 42 | Болт М8-6gх45 | 853062 | 1 | 1 | 42 | |||
| 43 | Болт М8х90 | 1/60450/21 | 1 | 1 | 43 | |||
| 48 | Гайка М10х1,5 0637011570 (ZF) | 45104170301290 | 2 | 2 | 48 | |||
| 50 | Рычаг | Рычаг | 1 | 1 | 50 | |||
| 52 | Хвостовик | 362-1703420 | 2 | 2 | 52 | |||
| 53 | Шарнир шаровой 0501204714 (ZF) | 45104170301090 | 1 | 1 | 53 |
