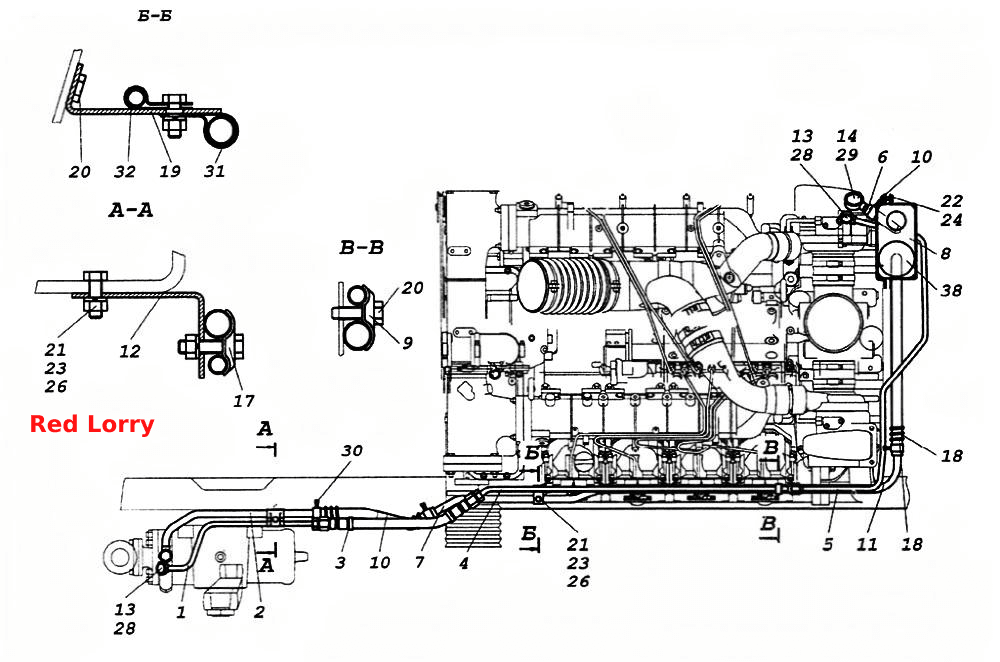

Установка трубопроводов
100%
Название детали
Труба высокого давления
Заводской номер
6520-3408054
Количество на модель
1
№
1
Название детали
Труба низкого давления
Заводской номер
6520-3408124
Количество на модель
1
№
2
Название детали
Рукав высокого давления в сборе
Заводской номер
55102-8609090
Количество на модель
1
№
3
Название детали
Труба высокого давления
Заводской номер
6522-3408110-99
Количество на модель
1
№
4
Название детали
Труба высокого давления задняя
Заводской номер
6522-3408112-99
Количество на модель
1
№
5
Название детали
Труба низкого давления короткая
Заводской номер
6522-3408208-99
Количество на модель
1
№
6
Название детали
Труба низкого давления
Заводской номер
6522-3408116-99
Количество на модель
1
№
7
Название детали
Скоба бачка
Заводской номер
5297-3407201-20
Количество на модель
1
№
8
Название детали
Планка крепления труб насоса
Заводской номер
6522-3408163-99
Количество на модель
1
№
9
Название детали
Шланг низкого давления насоса
Заводской номер
5320-3408025
Количество на модель
2
№
10
Название детали
Шланг низкого давления насоса
Заводской номер
53205-3408025
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
6520-3408030
Количество на модель
2
№
12
Название детали
Болт М18х1,5 поворотный
Заводской номер
6520-3408204
Количество на модель
3
№
13
Название детали
Болт Мх поворотный
Заводской номер
43101-3408205-60
Количество на модель
1
№
14
Название детали
Планка крепления труб насоса
Заводской номер
5320-3408163
Количество на модель
1
№
17
Название детали
Чехол защитный шланга низкого давления
Заводской номер
5320-3408165
Количество на модель
3
№
18
Название детали
Кронштейн
Заводской номер
6522-3408019-99
Количество на модель
1
№
19
Название детали
Болт М12х1,25х16 заглушки резьбовых отверстий
Заводской номер
1/55400/23
Количество на модель
2
№
20
Название детали
Гайка М8-6Н
Заводской номер
251645
Количество на модель
3
№
21
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
2
№
22
Название детали
Болт М8-6gх35
Заводской номер
1/60439/21
Количество на модель
3
№
23
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
2
№
24
Название детали
Шайба пружинная 8
Заводской номер
1/05186/77
Количество на модель
3
№
26
Название детали
Прокладка диаметр 18х24 табл. ВАЗ 14607
Заводской номер
1/02599/60
Количество на модель
6
№
28
Название детали
Прокладка 26х32
Заводской номер
1/02646/60
Количество на модель
2
№
29
Название детали
Хомут TORRO 20x32/12-C7W1
Заводской номер
45 104998010890
Количество на модель
6
№
30
Название детали
Хомут
Заводской номер
864411-01
Количество на модель
1
№
31
Название детали
Кляммер
Заводской номер
870 920
Количество на модель
1
№
32
Название детали
Бачок С-123018
Заводской номер
45 104340000190
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба высокого давления | 6520-3408054 | 1 | 1 | 1 | |||
| 2 | Труба низкого давления | 6520-3408124 | 1 | 1 | 2 | |||
| 3 | Рукав высокого давления в сборе | 55102-8609090 | 1 | 1 | 3 | |||
| 4 | Труба высокого давления | 6522-3408110-99 | 1 | 1 | 4 | |||
| 5 | Труба высокого давления задняя | 6522-3408112-99 | 1 | 1 | 5 | |||
| 6 | Труба низкого давления короткая | 6522-3408208-99 | 1 | 1 | 6 | |||
| 7 | Труба низкого давления | 6522-3408116-99 | 1 | 1 | 7 | |||
| 8 | Скоба бачка | 5297-3407201-20 | 1 | 1 | 8 | |||
| 9 | Планка крепления труб насоса | 6522-3408163-99 | 1 | 1 | 9 | |||
| 10 | Шланг низкого давления насоса | 5320-3408025 | 2 | 2 | 10 | |||
| 11 | Шланг низкого давления насоса | 53205-3408025 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 6520-3408030 | 2 | 2 | 12 | |||
| 13 | Болт М18х1,5 поворотный | 6520-3408204 | 3 | 3 | 13 | |||
| 14 | Болт Мх поворотный | 43101-3408205-60 | 1 | 1 | 14 | |||
| 17 | Планка крепления труб насоса | 5320-3408163 | 1 | 1 | 17 | |||
| 18 | Чехол защитный шланга низкого давления | 5320-3408165 | 3 | 3 | 18 | |||
| 19 | Кронштейн | 6522-3408019-99 | 1 | 1 | 19 | |||
| 20 | Болт М12х1,25х16 заглушки резьбовых отверстий | 1/55400/23 | 2 | 2 | 20 | |||
| 21 | Гайка М8-6Н | 251645 | 3 | 3 | 21 | |||
| 22 | Болт ТЕМ6-6gх16 | 1/09022/21 | 2 | 2 | 22 | |||
| 23 | Болт М8-6gх35 | 1/60439/21 | 3 | 3 | 23 | |||
| 24 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 24 | |||
| 26 | Шайба пружинная 8 | 1/05186/77 | 3 | 3 | 26 | |||
| 28 | Прокладка диаметр 18х24 табл. ВАЗ 14607 | 1/02599/60 | 6 | 6 | 28 | |||
| 29 | Прокладка 26х32 | 1/02646/60 | 2 | 2 | 29 | |||
| 30 | Хомут TORRO 20x32/12-C7W1 | 45 104998010890 | 6 | 6 | 30 | |||
| 31 | Хомут | 864411-01 | 1 | 1 | 31 | |||
| 32 | Кляммер | 870 920 | 1 | 1 | 32 | |||
| 38 | Бачок С-123018 | 45 104340000190 | 1 | 1 | 38 |
