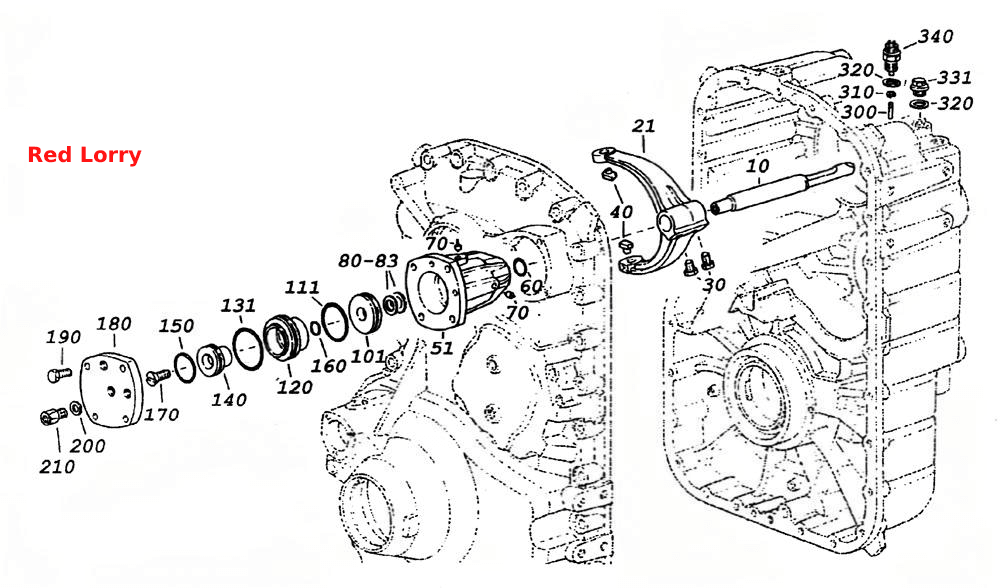

Пневматическое переключение передач
100%
Название детали
Изолирующая штанга
Заводской номер
17 2700240005
Количество на модель
1
№
10
Название детали
Включающая вилка
Заводской номер
17 2700240012
Количество на модель
1
№
21
Название детали
Винт
Заводской номер
19 9118250424
Количество на модель
2
№
30
Название детали
Сухарь вилки переключения передач
Заводской номер
17 3500240005
Количество на модель
2
№
40
Название детали
Включающий цилиндр
Заводской номер
17 2700240010
Количество на модель
1
№
51
Название детали
Упл. Кольцо - 26X3-HNBR-75
Заводской номер
19 9118250427
Количество на модель
1
№
60
Название детали
Упл. пробка 4,0
Заводской номер
90 655310
Количество на модель
2
№
70
Название детали
DIN 00988 Шайба-18x25x0,2
Заводской номер
190003930389
Количество на модель
1
№
80
Название детали
DIN 00988 Шайба -18x25x0,4
Заводской номер
190003930210
Количество на модель
1
№
81
Название детали
DIN 00988 Шайба -18x25x1,0
Заводской номер
190003930014
Количество на модель
1
№
82
Название детали
DIN 00988 Шайба -18x25x1,8
Заводской номер
190003930390
Количество на модель
1
№
83
Название детали
Поршень
Заводской номер
17 2700240011
Количество на модель
1
№
101
Название детали
Уплотнительное кольцо - 52x3 -HNBR-75
Заводской номер
19 9118250407
Количество на модель
1
№
111
Название детали
Поршень
Заводской номер
17 2700270004
Количество на модель
1
№
120
Название детали
Уплотнительное кольцо 65x3-HNBR
Заводской номер
17 1200240014
Количество на модель
1
№
131
Название детали
Поршень
Заводской номер
17 2700240003
Количество на модель
1
№
140
Название детали
Упл. кольцо- 39x3-HNBR 75
Заводской номер
19 9118250406
Количество на модель
1
№
150
Название детали
Уплотнительное кольцо - 18x3-HNBR-75
Заводской номер
17 0750240028
Количество на модель
1
№
160
Название детали
DIN 07991 6-гранный болт М12хЗ0-8.8-АЗС
Заводской номер
190003862006
Количество на модель
1
№
170
Название детали
Крышка
Заводской номер
17 2700240002
Количество на модель
1
№
180
Название детали
DIN 00933 Болт-М10x35-8.8-АЗС
Заводской номер
190003802532
Количество на модель
4
№
190
Название детали
Уплотнительное кольцо
Заводской номер
190003098012
Количество на модель
3
№
200
Название детали
Переходная деталь
Заводской номер
16 80 350125
Количество на модель
3
№
210
Название детали
Штифт
Заводской номер
19 9114250047
Количество на модель
1
№
300
Название детали
DIN 07993 стопорное кольцо
Заводской номер
190003936004
Количество на модель
1
№
310
Название детали
Packing washer
Заводской номер
190003098020
Количество на модель
2
№
320
Название детали
Заглушка
Заводской номер
190003962030
Количество на модель
2
№
331
Название детали
Датчик давления
Заводской номер
17 1200710002
Количество на модель
1
№
340
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 10 | Изолирующая штанга | 17 2700240005 | 1 | 1 | 10 | |||
| 21 | Включающая вилка | 17 2700240012 | 1 | 1 | 21 | |||
| 30 | Винт | 19 9118250424 | 2 | 2 | 30 | |||
| 40 | Сухарь вилки переключения передач | 17 3500240005 | 2 | 2 | 40 | |||
| 51 | Включающий цилиндр | 17 2700240010 | 1 | 1 | 51 | |||
| 60 | Упл. Кольцо - 26X3-HNBR-75 | 19 9118250427 | 1 | 1 | 60 | |||
| 70 | Упл. пробка 4,0 | 90 655310 | 2 | 2 | 70 | |||
| 80 | DIN 00988 Шайба-18x25x0,2 | 190003930389 | 1 | 1 | 80 | |||
| 81 | DIN 00988 Шайба -18x25x0,4 | 190003930210 | 1 | 1 | 81 | |||
| 82 | DIN 00988 Шайба -18x25x1,0 | 190003930014 | 1 | 1 | 82 | |||
| 83 | DIN 00988 Шайба -18x25x1,8 | 190003930390 | 1 | 1 | 83 | |||
| 101 | Поршень | 17 2700240011 | 1 | 1 | 101 | |||
| 111 | Уплотнительное кольцо - 52x3 -HNBR-75 | 19 9118250407 | 1 | 1 | 111 | |||
| 120 | Поршень | 17 2700270004 | 1 | 1 | 120 | |||
| 131 | Уплотнительное кольцо 65x3-HNBR | 17 1200240014 | 1 | 1 | 131 | |||
| 140 | Поршень | 17 2700240003 | 1 | 1 | 140 | |||
| 150 | Упл. кольцо- 39x3-HNBR 75 | 19 9118250406 | 1 | 1 | 150 | |||
| 160 | Уплотнительное кольцо - 18x3-HNBR-75 | 17 0750240028 | 1 | 1 | 160 | |||
| 170 | DIN 07991 6-гранный болт М12хЗ0-8.8-АЗС | 190003862006 | 1 | 1 | 170 | |||
| 180 | Крышка | 17 2700240002 | 1 | 1 | 180 | |||
| 190 | DIN 00933 Болт-М10x35-8.8-АЗС | 190003802532 | 4 | 4 | 190 | |||
| 200 | Уплотнительное кольцо | 190003098012 | 3 | 3 | 200 | |||
| 210 | Переходная деталь | 16 80 350125 | 3 | 3 | 210 | |||
| 300 | Штифт | 19 9114250047 | 1 | 1 | 300 | |||
| 310 | DIN 07993 стопорное кольцо | 190003936004 | 1 | 1 | 310 | |||
| 320 | Packing washer | 190003098020 | 2 | 2 | 320 | |||
| 331 | Заглушка | 190003962030 | 2 | 2 | 331 | |||
| 340 | Датчик давления | 17 1200710002 | 1 | 1 | 340 |
