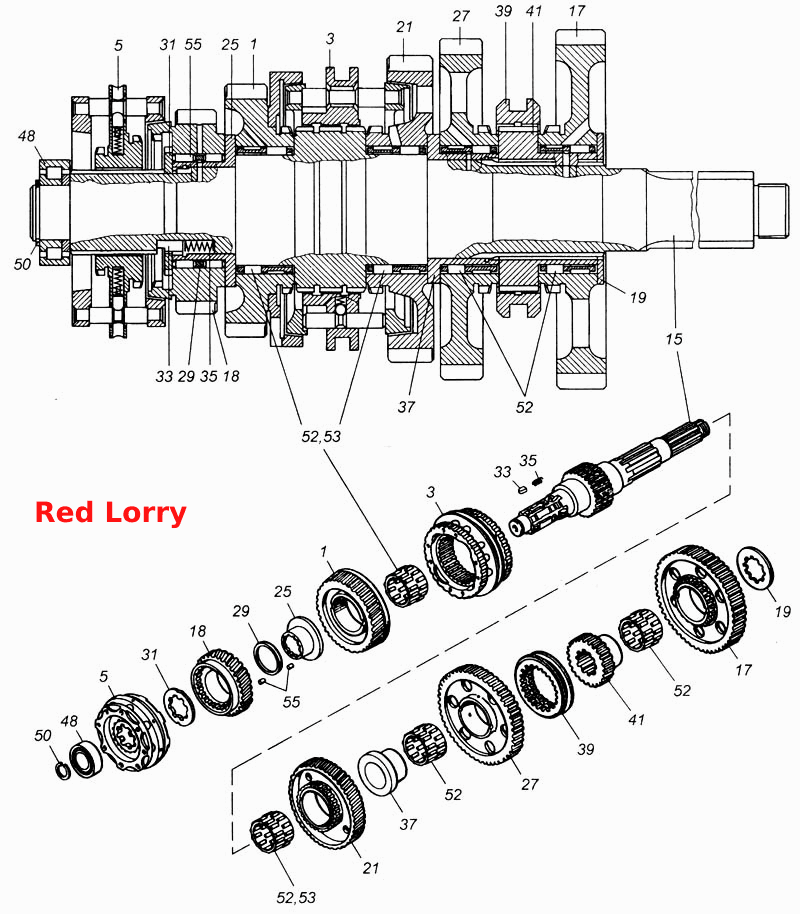

Вал вторичный коробки передач в сборе
100%
Название детали
Шестерня третьей передачи вторичного вала в сборе
Заводской номер
14.1701130
Количество на модель
№
1
Название детали
Синхронизатор второй и третьей передач в сборе
Заводской номер
14.1701150
Количество на модель
№
3
Название детали
Синхронизатор четвертой и пятой передач в сборе
Заводской номер
142.1701151
Количество на модель
№
5
Название детали
Вал вторичный
Заводской номер
142.1701105
Количество на модель
№
15
Название детали
Шестерня первой передачи вторичного вала
Заводской номер
14.1701112
Количество на модель
№
17
Название детали
Шестерня четвертой передачи вторичного вала
Заводской номер
142.1701115
Количество на модель
№
18
Название детали
Шайба упорная шестерни первой передачи
Заводской номер
14.1701122
Количество на модель
№
19
Название детали
Шестерня второй передачи вторичного вала
Заводской номер
14.1701127
Количество на модель
№
21
Название детали
Втулка шестерни четвертой передачи вторичного вала
Заводской номер
14.1701139
Количество на модель
№
25
Название детали
Шестерня заднего хода вторичного вала
Заводской номер
14.1701140
Количество на модель
№
27
Название детали
Втулка промежуточная роликов шестерни четвертой передачи
Заводской номер
14.1701143
Количество на модель
№
29
Название детали
Шайба упорная шестерни четвертой передачи вторичного вала
Заводской номер
14.1701144
Количество на модель
№
31
Название детали
Шпонка замковая упорной шайбы шестерни четвертой передачи
Заводской номер
14.1701145
Количество на модель
№
33
Название детали
Пружина замковой шпонки
Заводской номер
14.1701146
Количество на модель
№
35
Название детали
Втулка шестерни заднего хода вторичного вала
Заводской номер
14.1701278
Количество на модель
№
37
Название детали
Муфта включения первой передачи и заднего хода
Заводской номер
14.1701280
Количество на модель
№
39
Название детали
Втулка шестерни первой передачи
Заводской номер
14.1701282
Количество на модель
№
41
Название детали
Вторичный вал (передняя опора)
Заводской номер
76-592708М1
Количество на модель
№
48
Название детали
Кольцо В40 ГОСТ 13941-86
Заводской номер
14.1701067
Количество на модель
№
50
Название детали
Шестерни 1, 2, 3 передач и заднего хода
Заводской номер
664916Д
Количество на модель
№
52
Название детали
Роликоподшипник шестерен 2 и 3 передач вторичного вала с полиамидным сепаратором
Заводской номер
664916Е
Количество на модель
№
53
Название детали
Ролик 5,5х15,8 Д III ГОСТ 25255-82
Заводской номер
Ролик 5,5х15,8 Д III ГОСТ 25255-82
Количество на модель
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня третьей передачи вторичного вала в сборе | 14.1701130 | 1 | |||||
| 3 | Синхронизатор второй и третьей передач в сборе | 14.1701150 | 3 | |||||
| 5 | Синхронизатор четвертой и пятой передач в сборе | 142.1701151 | 5 | |||||
| 15 | Вал вторичный | 142.1701105 | 15 | |||||
| 17 | Шестерня первой передачи вторичного вала | 14.1701112 | 17 | |||||
| 18 | Шестерня четвертой передачи вторичного вала | 142.1701115 | 18 | |||||
| 19 | Шайба упорная шестерни первой передачи | 14.1701122 | 19 | |||||
| 21 | Шестерня второй передачи вторичного вала | 14.1701127 | 21 | |||||
| 25 | Втулка шестерни четвертой передачи вторичного вала | 14.1701139 | 25 | |||||
| 27 | Шестерня заднего хода вторичного вала | 14.1701140 | 27 | |||||
| 29 | Втулка промежуточная роликов шестерни четвертой передачи | 14.1701143 | 29 | |||||
| 31 | Шайба упорная шестерни четвертой передачи вторичного вала | 14.1701144 | 31 | |||||
| 33 | Шпонка замковая упорной шайбы шестерни четвертой передачи | 14.1701145 | 33 | |||||
| 35 | Пружина замковой шпонки | 14.1701146 | 35 | |||||
| 37 | Втулка шестерни заднего хода вторичного вала | 14.1701278 | 37 | |||||
| 39 | Муфта включения первой передачи и заднего хода | 14.1701280 | 39 | |||||
| 41 | Втулка шестерни первой передачи | 14.1701282 | 41 | |||||
| 48 | Вторичный вал (передняя опора) | 76-592708М1 | 48 | |||||
| 50 | Кольцо В40 ГОСТ 13941-86 | 14.1701067 | 50 | |||||
| 52 | Шестерни 1, 2, 3 передач и заднего хода | 664916Д | 52 | |||||
| 53 | Роликоподшипник шестерен 2 и 3 передач вторичного вала с полиамидным сепаратором | 664916Е | 53 | |||||
| 55 | Ролик 5,5х15,8 Д III ГОСТ 25255-82 | Ролик 5,5х15,8 Д III ГОСТ 25255-82 | 55 |
