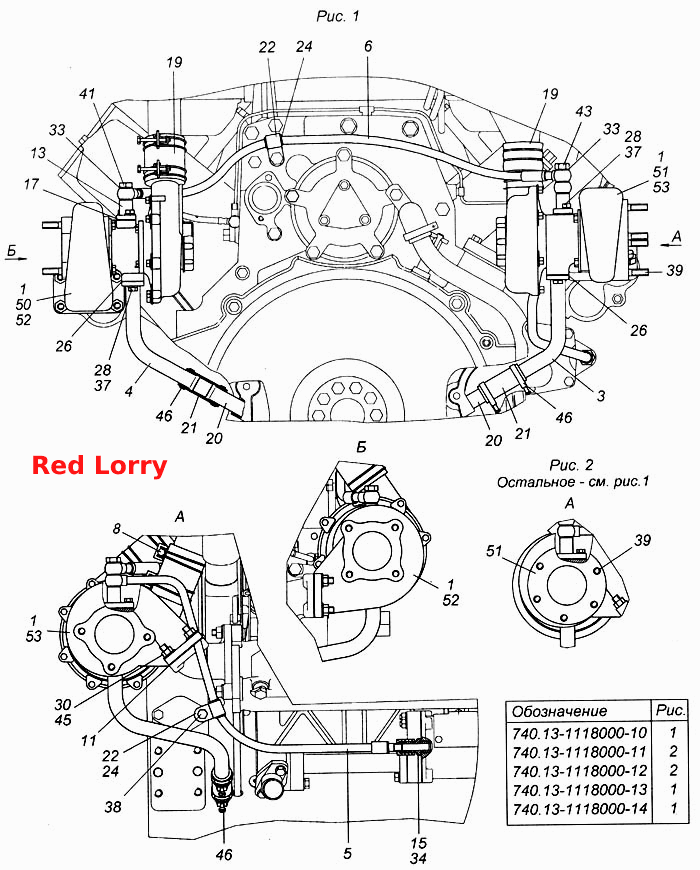

Установка турбокомпрессора на двигатель
100%
Название детали
Трубка слива масла правая
Заводской номер
7406.1118220
Количество на модель
№
3
Название детали
Трубка слива масла левая
Заводской номер
7405.1118224-11
Количество на модель
№
4
Название детали
Трубка подвода масла
Заводской номер
740.21-1118290-10
Количество на модель
№
5
Название детали
Трубка соединительная подвода масла
Заводской номер
740.21-1118310-10
Количество на модель
№
6
Название детали
Хомут в сборе
Заводской номер
5320-1303033
Количество на модель
№
8
Название детали
Прокладка турбины
Заводской номер
7403.1118189
Количество на модель
№
11
Название детали
Переходник
Заводской номер
7405.1118200
Количество на модель
№
13
Название детали
Штуцер
Заводской номер
7405.1118204
Количество на модель
№
15
Название детали
прокладка
Заводской номер
7405.1118245
Количество на модель
№
17
Название детали
Рукав х,
Заводской номер
7406.1118276
Количество на модель
№
19
Название детали
Трубка
Заводской номер
7405.1118280
Количество на модель
№
20
Название детали
Рукав х,
Заводской номер
7406.1118320
Количество на модель
№
21
Название детали
Кляммер
Заводской номер
7405.1118322
Количество на модель
№
22
Название детали
прокладка
Заводской номер
7405.1118325
Количество на модель
№
24
Название детали
Прокладка
Заводской номер
7405.1118335
Количество на модель
№
26
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
№
28
Название детали
Гайка Мх, Н
Заводской номер
1/21647/27
Количество на модель
№
30
Название детали
Прокладка уплотнительная 14х20х1,5
Заводской номер
1/02800/60
Количество на модель
№
33
Название детали
Прокладка диаметр 18х24 табл. ВАЗ 14607
Заводской номер
1/02599/60
Количество на модель
№
34
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
№
37
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
№
38
Название детали
Шпилька Мххх
Заводской номер
1/34495/33
Количество на модель
№
39
Название детали
Болт М14х1,5-6gх30
Заводской номер
870005
Количество на модель
№
41
Название детали
Болт М14х1,5-6gх50
Заводской номер
870031
Количество на модель
№
43
Название детали
Шайба тарельчатая 10
Заводской номер
870860
Количество на модель
№
45
Название детали
Хомут в сборе
Заводской номер
853894
Количество на модель
№
46
Название детали
Турбокомпрессор К левый (ф. "СZ", Чехия)
Заводской номер
3990023115-02
Количество на модель
№
52
Название детали
Турбокомпрессор К- правый (ф."СZ", Чехия)
Заводской номер
3990023115-01
Количество на модель
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Трубка слива масла правая | 7406.1118220 | 3 | |||||
| 4 | Трубка слива масла левая | 7405.1118224-11 | 4 | |||||
| 5 | Трубка подвода масла | 740.21-1118290-10 | 5 | |||||
| 6 | Трубка соединительная подвода масла | 740.21-1118310-10 | 6 | |||||
| 8 | Хомут в сборе | 5320-1303033 | 8 | |||||
| 11 | Прокладка турбины | 7403.1118189 | 11 | |||||
| 13 | Переходник | 7405.1118200 | 13 | |||||
| 15 | Штуцер | 7405.1118204 | 15 | |||||
| 17 | прокладка | 7405.1118245 | 17 | |||||
| 19 | Рукав х, | 7406.1118276 | 19 | |||||
| 20 | Трубка | 7405.1118280 | 20 | |||||
| 21 | Рукав х, | 7406.1118320 | 21 | |||||
| 22 | Кляммер | 7405.1118322 | 22 | |||||
| 24 | прокладка | 7405.1118325 | 24 | |||||
| 26 | Прокладка | 7405.1118335 | 26 | |||||
| 28 | Болт М8-6gх20 | 1/60434/21 | 28 | |||||
| 30 | Гайка Мх, Н | 1/21647/27 | 30 | |||||
| 33 | Прокладка уплотнительная 14х20х1,5 | 1/02800/60 | 33 | |||||
| 34 | Прокладка диаметр 18х24 табл. ВАЗ 14607 | 1/02599/60 | 34 | |||||
| 37 | Шайба 8 пружинная | 1/05166/73 | 37 | |||||
| 38 | Шайба плоская 8х17 | 1/05196/01 | 38 | |||||
| 39 | Шпилька Мххх | 1/34495/33 | 39 | |||||
| 41 | Болт М14х1,5-6gх30 | 870005 | 41 | |||||
| 43 | Болт М14х1,5-6gх50 | 870031 | 43 | |||||
| 45 | Шайба тарельчатая 10 | 870860 | 45 | |||||
| 46 | Хомут в сборе | 853894 | 46 | |||||
| 52 | Турбокомпрессор К левый (ф. "СZ", Чехия) | 3990023115-02 | 52 | |||||
| 53 | Турбокомпрессор К- правый (ф."СZ", Чехия) | 3990023115-01 | 53 |
