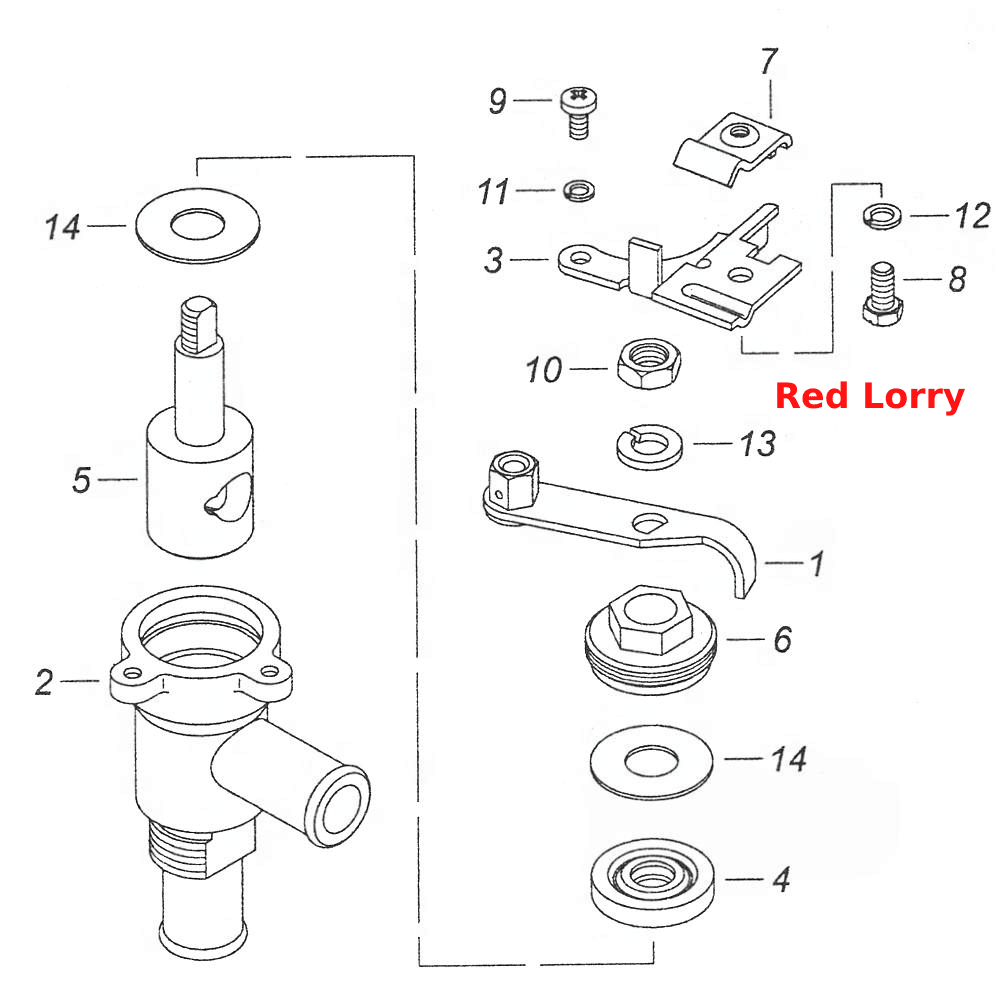

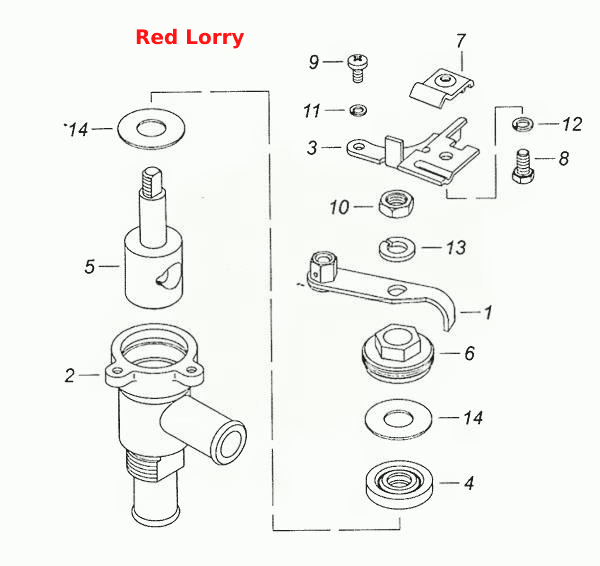

5320-8105160 Кран отопления
100%
Название детали
Рычаг крана в сборе
Заводской номер
5320-8105260
Количество на модель
1
№
1
Название детали
Корпус крана отопления
Заводской номер
5320-8105165
Количество на модель
1
№
2
Название детали
Кронштейн прижима
Заводской номер
5320-8105199
Количество на модель
1
№
3
Название детали
Уплотнитель
Заводской номер
5320-8105231
Количество на модель
1
№
4
Название детали
Пробка
Заводской номер
5320-8105269
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
5320-8105271
Количество на модель
1
№
6
Название детали
Прижим оболочки тяги
Заводской номер
5320-8109055
Количество на модель
1
№
7
Название детали
Болт М5-6gх10
Заводской номер
853013
Количество на модель
1
№
8
Название детали
Винт М4-6gх8
Заводской номер
1/32718/01
Количество на модель
2
№
9
Название детали
Гайка М8-6Н низкая
Заводской номер
1/61023/11
Количество на модель
1
№
10
Название детали
Шайба 4 пружинная
Заводской номер
1/11953/77
Количество на модель
2
№
11
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/73
Количество на модель
1
№
12
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
1
№
13
Название детали
Шайба уплотнительная
Заводской номер
852501
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг крана в сборе | 5320-8105260 | 1 | 1 | 1 | |||
| 2 | Корпус крана отопления | 5320-8105165 | 1 | 1 | 2 | |||
| 3 | Кронштейн прижима | 5320-8105199 | 1 | 1 | 3 | |||
| 4 | Уплотнитель | 5320-8105231 | 1 | 1 | 4 | |||
| 5 | Пробка | 5320-8105269 | 1 | 1 | 5 | |||
| 6 | Втулка | 5320-8105271 | 1 | 1 | 6 | |||
| 7 | Прижим оболочки тяги | 5320-8109055 | 1 | 1 | 7 | |||
| 8 | Болт М5-6gх10 | 853013 | 1 | 1 | 8 | |||
| 9 | Винт М4-6gх8 | 1/32718/01 | 2 | 2 | 9 | |||
| 10 | Гайка М8-6Н низкая | 1/61023/11 | 1 | 1 | 10 | |||
| 11 | Шайба 4 пружинная | 1/11953/77 | 2 | 2 | 11 | |||
| 12 | Шайба 5 пружинная | 1/11954/73 | 1 | 1 | 12 | |||
| 13 | Шайба 8 пружинная | 1/05166/77 | 1 | 1 | 13 | |||
| 14 | Шайба уплотнительная | 852501 | 2 | 2 | 14 |
