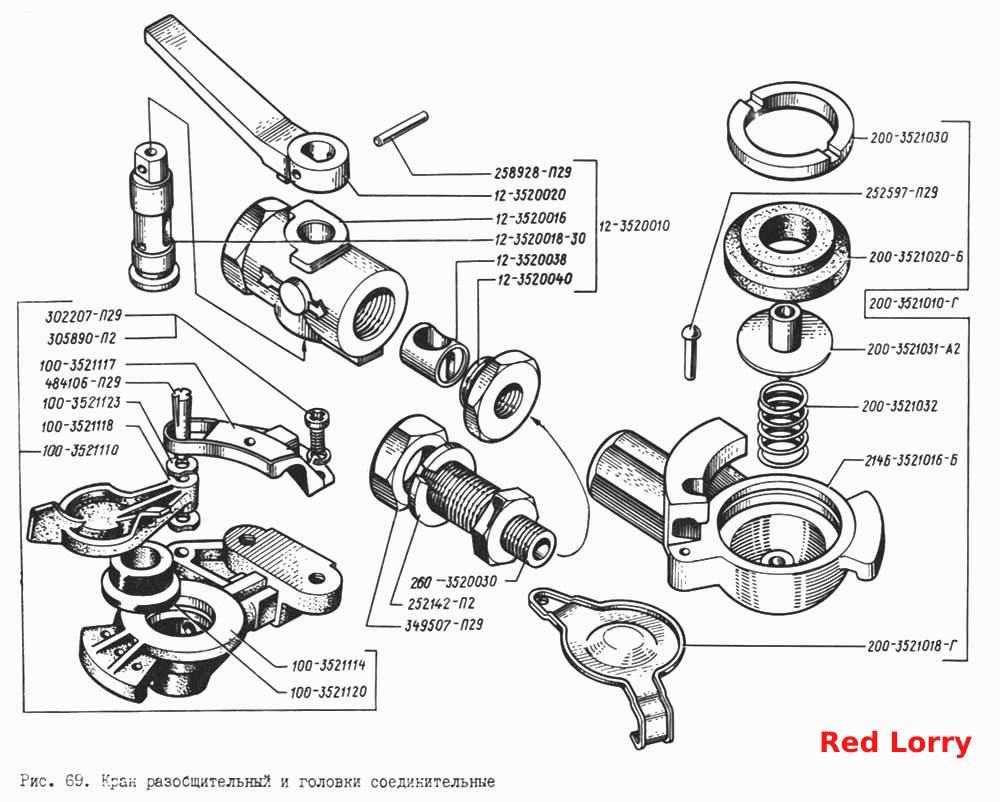

Кран разобщительный и головки соединительные
100%
Название детали
Винт
Заводской номер
302207-П29
Количество на модель
№
Название детали
Крышка корпуса соединительной головки
Заводской номер
200-3521018-Г
Количество на модель
№
Название детали
Направляющая
Заводской номер
100-3521117
Количество на модель
№
Название детали
Пробка
Заводской номер
12-3520018-30
Количество на модель
№
Название детали
Пружина обратного клапана соединительной головки
Заводской номер
200-3521032
Количество на модель
№
Название детали
Ручка крана
Заводской номер
12-3520020
Количество на модель
№
Название детали
Уплотнитель
Заводской номер
100-3521120
Количество на модель
№
Название детали
Шайба
Заводской номер
100-3521123
Количество на модель
№
Название детали
Шайба 22.ОТ
Заводской номер
252142-П2
Количество на модель
№
Название детали
Шайба пружинная специальная
Заводской номер
305890-П2
Количество на модель
№
Название детали
Штифт 3х22
Заводской номер
258928-П29
Количество на модель
№
Название детали
Штифт
Заводской номер
484106-П29
Количество на модель
№
Название детали
Крышка
Заводской номер
100-3521118
Количество на модель
№
Название детали
Разобщительный кран
Заводской номер
12-3520010
Количество на модель
№
Название детали
Корпус соединительной головки
Заводской номер
214Б-3521016-Б
Количество на модель
№
Название детали
Втулка крана
Заводской номер
12-3520038
Количество на модель
№
Название детали
Гайка
Заводской номер
12-3520040
Количество на модель
№
Название детали
Гайка корпуса соединительной головки
Заводской номер
200-3521030
Количество на модель
№
Название детали
Гайка М22х1,5
Заводской номер
349507-П29
Количество на модель
№
Название детали
Головка соединительная
Заводской номер
200-3521010-Г
Количество на модель
№
Название детали
Головка соединительная
Заводской номер
100-3521110
Количество на модель
№
Название детали
Заклепка 5х22 ГОСТ 10299-52
Заводской номер
252597-П29
Количество на модель
№
Название детали
Клапан соединительной головки обратный
Заводской номер
200-3521031-А2
Количество на модель
№
Название детали
Кольцо соединительной головки уплотнительное
Заводской номер
200-3521020-Б
Количество на модель
№
Название детали
Головка соединительная
Заводской номер
100-3521114
Количество на модель
№
Название детали
Корпус крана
Заводской номер
12-3520016
Количество на модель
№
Название детали
Штуцер
Заводской номер
260-3520030
Количество на модель
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Винт | 302207-П29 | |||||||
| Крышка корпуса соединительной головки | 200-3521018-Г | |||||||
| Направляющая | 100-3521117 | |||||||
| Пробка | 12-3520018-30 | |||||||
| Пружина обратного клапана соединительной головки | 200-3521032 | |||||||
| Ручка крана | 12-3520020 | |||||||
| Уплотнитель | 100-3521120 | |||||||
| Шайба | 100-3521123 | |||||||
| Шайба 22.ОТ | 252142-П2 | |||||||
| Шайба пружинная специальная | 305890-П2 | |||||||
| Штифт 3х22 | 258928-П29 | |||||||
| Штифт | 484106-П29 | |||||||
| Крышка | 100-3521118 | |||||||
| Разобщительный кран | 12-3520010 | |||||||
| Корпус соединительной головки | 214Б-3521016-Б | |||||||
| Втулка крана | 12-3520038 | |||||||
| Гайка | 12-3520040 | |||||||
| Гайка корпуса соединительной головки | 200-3521030 | |||||||
| Гайка М22х1,5 | 349507-П29 | |||||||
| Головка соединительная | 200-3521010-Г | |||||||
| Головка соединительная | 100-3521110 | |||||||
| Заклепка 5х22 ГОСТ 10299-52 | 252597-П29 | |||||||
| Клапан соединительной головки обратный | 200-3521031-А2 | |||||||
| Кольцо соединительной головки уплотнительное | 200-3521020-Б | |||||||
| Головка соединительная | 100-3521114 | |||||||
| Корпус крана | 12-3520016 | |||||||
| Штуцер | 260-3520030 |
