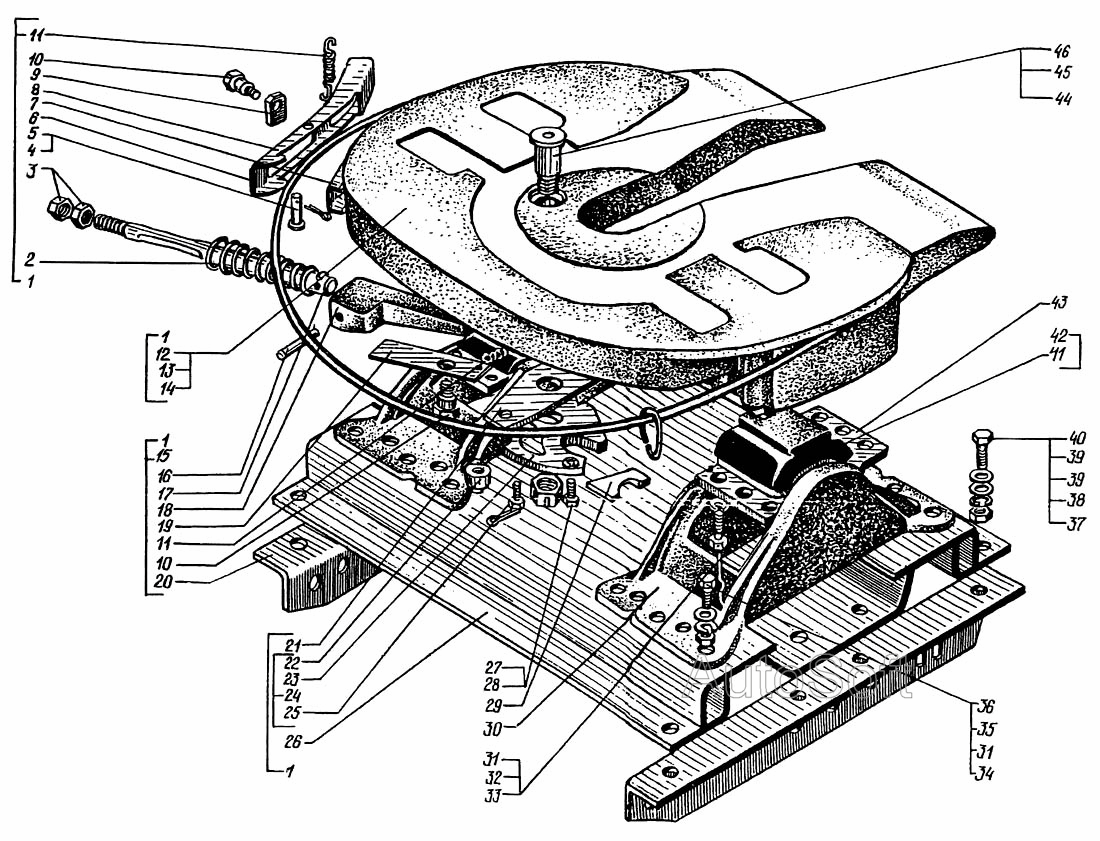

Устройство седельно-сцепное
100%
Название детали
Заклепка
Заводской номер
252963
Количество на модель
№
Название детали
Подставка
Заводской номер
64431-2702076
Количество на модель
№
Название детали
Устройство седельно-сцепное с подставкой
Заводской номер
6446-2702008
Количество на модель
№
Название детали
Устройство седельно-сцепное ССУ50-20 в сборе
Заводской номер
6443-2702010
Количество на модель
№
1
Название детали
Пружина
Заводской номер
6443-2703146
Количество на модель
№
3
Название детали
Гайка М16х1,5-6Н
Заводской номер
250561
Количество на модель
№
3
Название детали
Шплинт 3,2х16
Заводской номер
258038
Количество на модель
№
4
Название детали
Палец 10х48
Заводской номер
260065
Количество на модель
№
5
Название детали
Рукоятка
Заводской номер
6443-2703140
Количество на модель
№
6
Название детали
Опора
Заводской номер
6443-2703152
Количество на модель
№
7
Название детали
Рукоятка
Заводской номер
6443-2703137
Количество на модель
№
8
Название детали
Планка предохранительная
Заводской номер
6443-2704140
Количество на модель
№
9
Название детали
Ось
Заводской номер
6443-2704139
Количество на модель
№
10
Название детали
Пружина
Заводской номер
6443-2703033
Количество на модель
№
11
Название детали
Седло
Заводской номер
6443-2702028
Количество на модель
№
12
Название детали
Устройство седельно-сцепное с направляющей подвески шлангов в сборе
Заводской номер
6443-2702009
Количество на модель
№
14
Название детали
Кулак
Заводской номер
6443-2703028
Количество на модель
№
15
Название детали
Штифт
Заводской номер
258675
Количество на модель
№
16
Название детали
Шток
Заводской номер
6443-2703032
Количество на модель
№
17
Название детали
Кулак
Заводской номер
6443-2703029
Количество на модель
№
18
Название детали
Защелка
Заводской номер
6443-2704138
Количество на модель
№
19
Название детали
Уголок
Заводской номер
260В-2702066
Количество на модель
№
20
Название детали
Крышка
Заводской номер
6443-2703156
Количество на модель
№
21
Название детали
Опора
Заводской номер
6443-2703020
Количество на модель
№
22
Название детали
Захват задний
Заводской номер
6443-2703017
Количество на модель
№
23
Название детали
Захват задний в сборе
Заводской номер
6443-2703015
Количество на модель
№
24
Название детали
Болт
Заводской номер
201495
Количество на модель
№
25
Название детали
Подставка
Заводской номер
6446-2702060
Количество на модель
№
26
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
№
27
Название детали
Болт M- x
Заводской номер
201585
Количество на модель
№
28
Название детали
Захват передний
Заводской номер
6443-2703016
Количество на модель
№
29
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
№
31
Название детали
Болт М16х45
Заводской номер
348716
Количество на модель
№
32
Название детали
Шплинт 1,6х300
Заводской номер
258286
Количество на модель
№
33
Название детали
Гайка М16х1,5-5Н6Н
Заводской номер
250691
Количество на модель
№
34
Название детали
Шайба 16
Заводской номер
252017
Количество на модель
№
35
Название детали
Болт с шестигранной головкой (d=М16х1,5, S=22, H=9±0,29, L=55±0,95, L0=38)
Заводской номер
202148
Количество на модель
№
36
Название детали
Гайка М20х1,5-6Н
Заводской номер
250565
Количество на модель
№
37
Название детали
Шайба 20.ОТ
Заводской номер
252141
Количество на модель
№
38
Название детали
Шайба
Заводской номер
252019
Количество на модель
№
39
Название детали
Болт М20х1,5х47
Заводской номер
348547
Количество на модель
№
40
Название детали
Кронштейн
Заводской номер
6443-2702071
Количество на модель
№
41
Название детали
Подушка
Заводской номер
6443-2702090
Количество на модель
№
42
Название детали
Кронштейн в сборе
Заводской номер
6443-2702056
Количество на модель
№
43
Название детали
Шплинт
Заводской номер
258071
Количество на модель
№
44
Название детали
Орех
Заводской номер
250910
Количество на модель
№
45
Название детали
Палец
Заводской номер
6443-2704125
Количество на модель
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Заклепка | 252963 | |||||||
| Подставка | 64431-2702076 | |||||||
| Устройство седельно-сцепное с подставкой | 6446-2702008 | |||||||
| 1 | Устройство седельно-сцепное ССУ50-20 в сборе | 6443-2702010 | 1 | |||||
| 3 | Пружина | 6443-2703146 | 3 | |||||
| 3 | Гайка М16х1,5-6Н | 250561 | 3 | |||||
| 4 | Шплинт 3,2х16 | 258038 | 4 | |||||
| 5 | Палец 10х48 | 260065 | 5 | |||||
| 6 | Рукоятка | 6443-2703140 | 6 | |||||
| 7 | Опора | 6443-2703152 | 7 | |||||
| 8 | Рукоятка | 6443-2703137 | 8 | |||||
| 9 | Планка предохранительная | 6443-2704140 | 9 | |||||
| 10 | Ось | 6443-2704139 | 10 | |||||
| 11 | Пружина | 6443-2703033 | 11 | |||||
| 12 | Седло | 6443-2702028 | 12 | |||||
| 14 | Устройство седельно-сцепное с направляющей подвески шлангов в сборе | 6443-2702009 | 14 | |||||
| 15 | Кулак | 6443-2703028 | 15 | |||||
| 16 | Штифт | 258675 | 16 | |||||
| 17 | Шток | 6443-2703032 | 17 | |||||
| 18 | Кулак | 6443-2703029 | 18 | |||||
| 19 | Защелка | 6443-2704138 | 19 | |||||
| 20 | Уголок | 260В-2702066 | 20 | |||||
| 21 | Крышка | 6443-2703156 | 21 | |||||
| 22 | Опора | 6443-2703020 | 22 | |||||
| 23 | Захват задний | 6443-2703017 | 23 | |||||
| 24 | Захват задний в сборе | 6443-2703015 | 24 | |||||
| 25 | Болт | 201495 | 25 | |||||
| 26 | Подставка | 6446-2702060 | 26 | |||||
| 27 | Шайба 14.ОТ | 252138 | 27 | |||||
| 28 | Болт M- x | 201585 | 28 | |||||
| 29 | Захват передний | 6443-2703016 | 29 | |||||
| 31 | Шайба 16.ОТ | 252139 | 31 | |||||
| 32 | Болт М16х45 | 348716 | 32 | |||||
| 33 | Шплинт 1,6х300 | 258286 | 33 | |||||
| 34 | Гайка М16х1,5-5Н6Н | 250691 | 34 | |||||
| 35 | Шайба 16 | 252017 | 35 | |||||
| 36 | Болт с шестигранной головкой (d=М16х1,5, S=22, H=9±0,29, L=55±0,95, L0=38) | 202148 | 36 | |||||
| 37 | Гайка М20х1,5-6Н | 250565 | 37 | |||||
| 38 | Шайба 20.ОТ | 252141 | 38 | |||||
| 39 | Шайба | 252019 | 39 | |||||
| 40 | Болт М20х1,5х47 | 348547 | 40 | |||||
| 41 | Кронштейн | 6443-2702071 | 41 | |||||
| 42 | Подушка | 6443-2702090 | 42 | |||||
| 43 | Кронштейн в сборе | 6443-2702056 | 43 | |||||
| 44 | Шплинт | 258071 | 44 | |||||
| 45 | Орех | 250910 | 45 | |||||
| 46 | Палец | 6443-2704125 | 46 |
