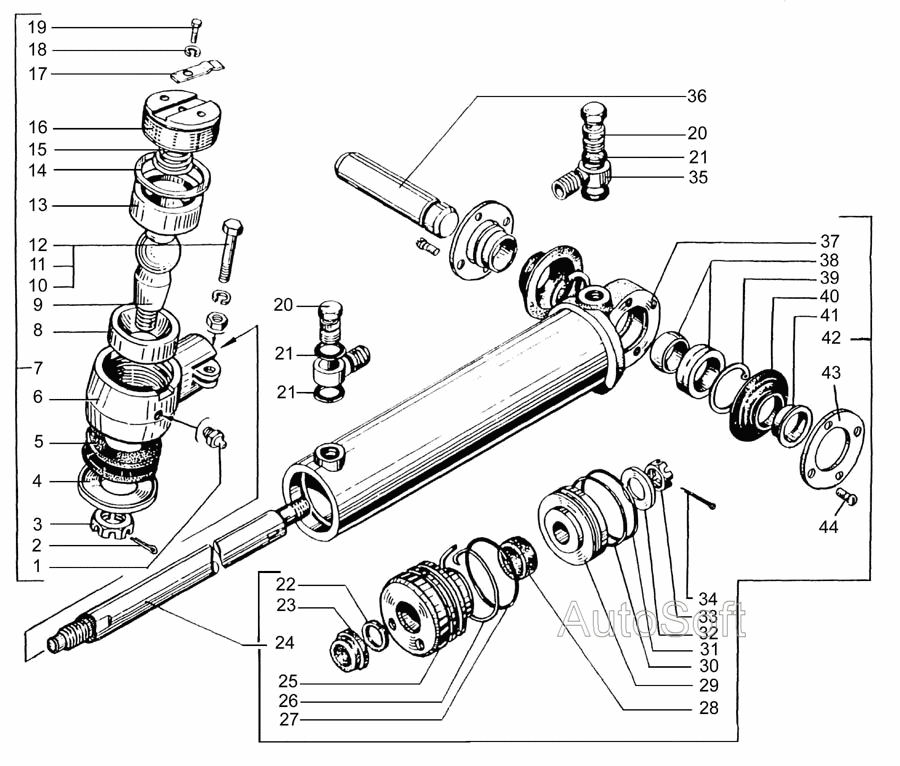

Цилиндр силовой
100%
Название детали
Цилиндр гидравлический
Заводской номер
ЦГ50-250-3405010-030
Количество на модель
1
№
Название детали
Масленка 1.1.Ц6
Заводской номер
264072
Количество на модель
1
№
1
Название детали
Шплинт 5х36
Заводской номер
258069
Количество на модель
1
№
2
Название детали
Гайка М24х2-5Н6Н
Заводской номер
251035
Количество на модель
1
№
3
Название детали
Обойма сальника
Заводской номер
256Б1-3414079
Количество на модель
1
№
4
Название детали
Уплотнитель
Заводской номер
260-3414036-11
Количество на модель
1
№
5
Название детали
Наконечник
Заводской номер
7133Н4-3405205-000
Количество на модель
1
№
6
Название детали
Наконечник в сборе
Заводской номер
7133Н4-3405280-000
Количество на модель
1
№
7
Название детали
Сухарь нижний
Заводской номер
260-3414022-13
Количество на модель
1
№
8
Название детали
Палец шаровой
Заводской номер
6437-3414065
Количество на модель
1
№
9
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
252137
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
201546
Количество на модель
1
№
12
Название детали
Сухарь верхний
Заводской номер
6505-3414020
Количество на модель
1
№
13
Название детали
Кольцо 054-058-25-2-3
Заводской номер
260-3414082
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
260-3414021
Количество на модель
1
№
15
Название детали
Пробка
Заводской номер
6505-3414076
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
252134
Количество на модель
1
№
18
Название детали
Болт М6-6gх12
Заводской номер
201416
Количество на модель
1
№
19
Название детали
Болт приводной
Заводской номер
6505-3408017
Количество на модель
2
№
20
Название детали
Кольцо 017-021-2-2
Заводской номер
260-3408238
Количество на модель
4
№
21
Название детали
Грязесъемник
Заводской номер
ЦГ50-280-3405120-030
Количество на модель
1
№
23
Название детали
Шток
Заводской номер
ЦГ50-250-3405046-30
Количество на модель
1
№
24
Название детали
Крышка
Заводской номер
ЦГ50-280-3405058-Д
Количество на модель
1
№
25
Название детали
Штифт
Заводской номер
ЦГ50-250-3405305
Количество на модель
1
№
26
Название детали
Манжета
Заводской номер
1-32х22-7
Количество на модель
1
№
28
Название детали
Поршень
Заводской номер
ЦГ50-250-3405042
Количество на модель
1
№
29
Название детали
Кольцо уплотнительное
Заводской номер
ЩНКФ 45 3429044
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
252016
Количество на модель
1
№
32
Название детали
Гайка М14х1,5-5Н6Н
Заводской номер
250870
Количество на модель
1
№
33
Название детали
Шплинт 3,2х25
Заводской номер
258040
Количество на модель
1
№
34
Название детали
Наконечник
Заводской номер
6505-3408016
Количество на модель
2
№
35
Название детали
Палец кронштейна
Заводской номер
6505-3409192
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
ЦГ50-250-3405023-10
Количество на модель
1
№
37
Название детали
Подшипник
Заводской номер
ШСП-30
Количество на модель
1
№
38
Название детали
Кольцо Б47
Заводской номер
400413
Количество на модель
2
№
39
Название детали
Уплотнитель
Заводской номер
ЦГ80-280-3405040
Количество на модель
2
№
40
Название детали
Втулка
Заводской номер
ЦГ80-280-3405032
Количество на модель
2
№
41
Название детали
Цилиндр гидравлический в сборе
Заводской номер
7133Н4-3405005-000
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
ЦГ80-280-3405041
Количество на модель
2
№
43
Название детали
Винт М5х10
Заводской номер
220077
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр гидравлический | ЦГ50-250-3405010-030 | 1 | 1 | |||||
| 1 | Масленка 1.1.Ц6 | 264072 | 1 | 1 | 1 | |||
| 2 | Шплинт 5х36 | 258069 | 1 | 1 | 2 | |||
| 3 | Гайка М24х2-5Н6Н | 251035 | 1 | 1 | 3 | |||
| 4 | Обойма сальника | 256Б1-3414079 | 1 | 1 | 4 | |||
| 5 | Уплотнитель | 260-3414036-11 | 1 | 1 | 5 | |||
| 6 | Наконечник | 7133Н4-3405205-000 | 1 | 1 | 6 | |||
| 7 | Наконечник в сборе | 7133Н4-3405280-000 | 1 | 1 | 7 | |||
| 8 | Сухарь нижний | 260-3414022-13 | 1 | 1 | 8 | |||
| 9 | Палец шаровой | 6437-3414065 | 1 | 1 | 9 | |||
| 10 | Гайка М12-6Н | 250514 | 1 | 1 | 10 | |||
| 11 | Шайба | 252137 | 1 | 1 | 11 | |||
| 12 | Болт | 201546 | 1 | 1 | 12 | |||
| 13 | Сухарь верхний | 6505-3414020 | 1 | 1 | 13 | |||
| 14 | Кольцо 054-058-25-2-3 | 260-3414082 | 1 | 1 | 14 | |||
| 15 | Пружина | 260-3414021 | 1 | 1 | 15 | |||
| 16 | Пробка | 6505-3414076 | 1 | 1 | 16 | |||
| 18 | Шайба | 252134 | 1 | 1 | 18 | |||
| 19 | Болт М6-6gх12 | 201416 | 1 | 1 | 19 | |||
| 20 | Болт приводной | 6505-3408017 | 2 | 2 | 20 | |||
| 21 | Кольцо 017-021-2-2 | 260-3408238 | 4 | 4 | 21 | |||
| 23 | Грязесъемник | ЦГ50-280-3405120-030 | 1 | 1 | 23 | |||
| 24 | Шток | ЦГ50-250-3405046-30 | 1 | 1 | 24 | |||
| 25 | Крышка | ЦГ50-280-3405058-Д | 1 | 1 | 25 | |||
| 26 | Штифт | ЦГ50-250-3405305 | 1 | 1 | 26 | |||
| 28 | Манжета | 1-32х22-7 | 1 | 1 | 28 | |||
| 29 | Поршень | ЦГ50-250-3405042 | 1 | 1 | 29 | |||
| 31 | Кольцо уплотнительное | ЩНКФ 45 3429044 | 1 | 1 | 31 | |||
| 32 | Шайба | 252016 | 1 | 1 | 32 | |||
| 33 | Гайка М14х1,5-5Н6Н | 250870 | 1 | 1 | 33 | |||
| 34 | Шплинт 3,2х25 | 258040 | 1 | 1 | 34 | |||
| 35 | Наконечник | 6505-3408016 | 2 | 2 | 35 | |||
| 36 | Палец кронштейна | 6505-3409192 | 1 | 1 | 36 | |||
| 37 | Труба | ЦГ50-250-3405023-10 | 1 | 1 | 37 | |||
| 38 | Подшипник | ШСП-30 | 1 | 1 | 38 | |||
| 39 | Кольцо Б47 | 400413 | 2 | 2 | 39 | |||
| 40 | Уплотнитель | ЦГ80-280-3405040 | 2 | 2 | 40 | |||
| 41 | Втулка | ЦГ80-280-3405032 | 2 | 2 | 41 | |||
| 42 | Цилиндр гидравлический в сборе | 7133Н4-3405005-000 | 1 | 1 | 42 | |||
| 43 | Шайба | ЦГ80-280-3405041 | 2 | 2 | 43 | |||
| 44 | Винт М5х10 | 220077 | 1 | 1 | 44 |
