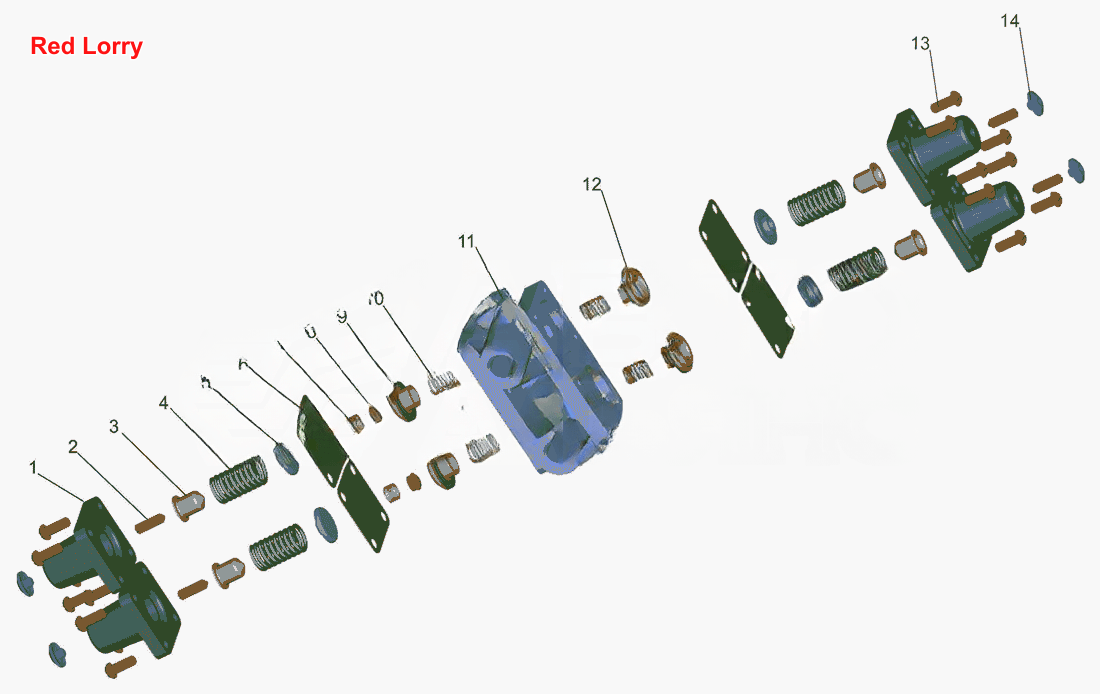

Клапан защитный четырехконтурный
100%
Название детали
Крышка
Заводской номер
6021.3515324
Количество на модель
4
№
1
Название детали
Винт М6-6gх20
Заводской номер
6021.02.42.224
Количество на модель
4
№
2
Название детали
Направляющая
Заводской номер
6021.3515336
Количество на модель
4
№
3
Название детали
Пружина
Заводской номер
6021.3515338
Количество на модель
4
№
4
Название детали
Тарелка
Заводской номер
6021.3515334
Количество на модель
4
№
5
Название детали
Диафрагма
Заводской номер
6021.3515330
Количество на модель
4
№
6
Название детали
Пружина
Заводской номер
6021.3515342
Количество на модель
2
№
7
Название детали
Клапан
Заводской номер
6021.3515332
Количество на модель
2
№
8
Название детали
Клапан
Заводской номер
6021.3515325
Количество на модель
2
№
9
Название детали
Пружина
Заводской номер
6021.3515340
Количество на модель
4
№
10
Название детали
Корпус
Заводской номер
6021.3515320
Количество на модель
1
№
11
Название детали
Клапан
Заводской номер
8040.3515327
Количество на модель
2
№
12
Название детали
Винт
Заводской номер
Винт
Количество на модель
16
№
13
Название детали
Колпак защитный
Заводской номер
6021.3515344
Количество на модель
4
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 6021.3515324 | 4 | 4 | 1 | |||
| 2 | Винт М6-6gх20 | 6021.02.42.224 | 4 | 4 | 2 | |||
| 3 | Направляющая | 6021.3515336 | 4 | 4 | 3 | |||
| 4 | Пружина | 6021.3515338 | 4 | 4 | 4 | |||
| 5 | Тарелка | 6021.3515334 | 4 | 4 | 5 | |||
| 6 | Диафрагма | 6021.3515330 | 4 | 4 | 6 | |||
| 7 | Пружина | 6021.3515342 | 2 | 2 | 7 | |||
| 8 | Клапан | 6021.3515332 | 2 | 2 | 8 | |||
| 9 | Клапан | 6021.3515325 | 2 | 2 | 9 | |||
| 10 | Пружина | 6021.3515340 | 4 | 4 | 10 | |||
| 11 | Корпус | 6021.3515320 | 1 | 1 | 11 | |||
| 12 | Клапан | 8040.3515327 | 2 | 2 | 12 | |||
| 13 | Винт | Винт | 16 | 16 | 13 | |||
| 14 | Колпак защитный | 6021.3515344 | 4 | 4 | 14 |
