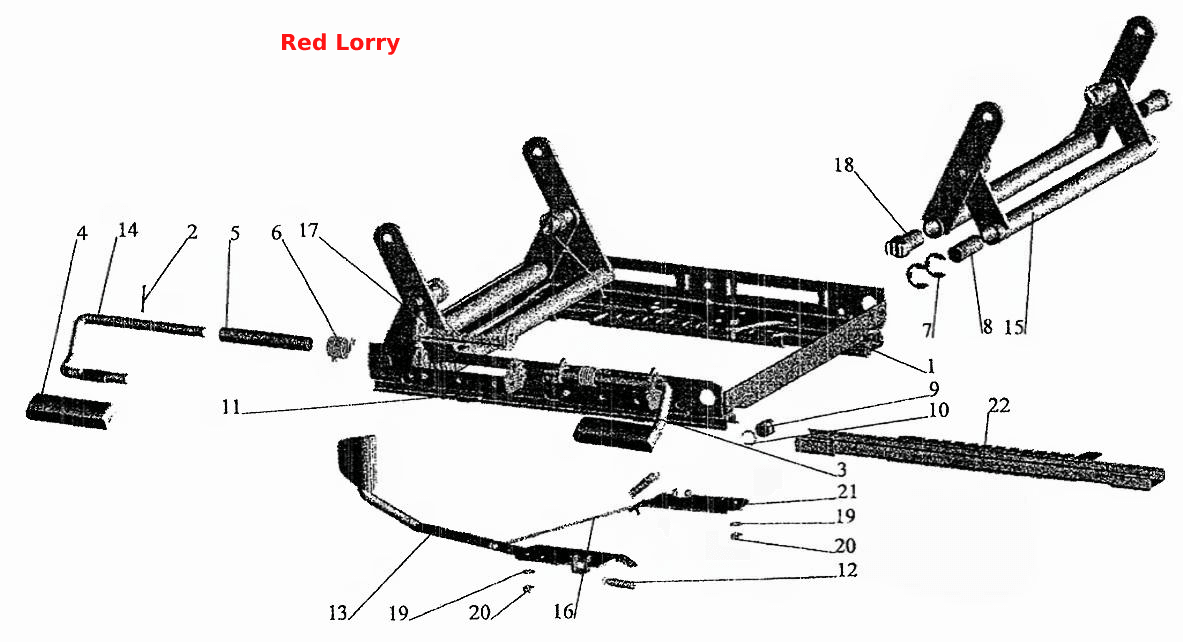

Механизм регулирования высоты
100%
Название детали
Основание
Заводской номер
6430-6804108
Количество на модель
1
№
1
Название детали
Ось
Заводской номер
6430-6804257
Количество на модель
2
№
2
Название детали
Ось
Заводской номер
6430-6804257-01
Количество на модель
2
№
2
Название детали
Рычаг фиксатора
Заводской номер
6430-6804254
Количество на модель
1
№
3
Название детали
Рукоятка
Заводской номер
6430-6804278
Количество на модель
2
№
4
Название детали
Втулка распорная
Заводской номер
6430-6804248
Количество на модель
2
№
5
Название детали
Пружина
Заводской номер
6430-6804262
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
6430-6804253
Количество на модель
4
№
7
Название детали
Ось
Заводской номер
6430-6804274
Количество на модель
2
№
8
Название детали
Ролик
Заводской номер
504В-6804087
Количество на модель
4
№
9
Название детали
Кольцо
Заводской номер
010-015-30-2-3
Количество на модель
4
№
10
Название детали
Вкладыш
Заводской номер
504В-6804055
Количество на модель
8
№
11
Название детали
Пружина
Заводской номер
504В-6804080-030
Количество на модель
2
№
12
Название детали
Стопор с рукояткой
Заводской номер
6430-6804060
Количество на модель
1
№
13
Название детали
Рычаг фиксатора
Заводской номер
6430-6804255
Количество на модель
1
№
14
Название детали
Рычаг механизма
Заводской номер
6430-6804210
Количество на модель
2
№
15
Название детали
Стяжка
Заводской номер
6430-6804099
Количество на модель
1
№
16
Название детали
Фиксатор
Заводской номер
6430-6804242
Количество на модель
2
№
17
Название детали
Ось
Заводской номер
6430-6804272
Количество на модель
2
№
18
Название детали
Шайба 26
Заводской номер
252174
Количество на модель
3
№
19
Название детали
Гайка
Заводской номер
250508
Количество на модель
2
№
20
Название детали
Стопор
Заводской номер
6430-6804075
Количество на модель
1
№
21
Название детали
Направляющая нижняя
Заводской номер
6430-6804035
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Основание | 6430-6804108 | 1 | 1 | 1 | |||
| 2 | Ось | 6430-6804257 | 2 | 2 | 2 | |||
| 2 | Ось | 6430-6804257-01 | 2 | 2 | 2 | |||
| 3 | Рычаг фиксатора | 6430-6804254 | 1 | 1 | 3 | |||
| 4 | Рукоятка | 6430-6804278 | 2 | 2 | 4 | |||
| 5 | Втулка распорная | 6430-6804248 | 2 | 2 | 5 | |||
| 6 | Пружина | 6430-6804262 | 2 | 2 | 6 | |||
| 7 | Шайба | 6430-6804253 | 4 | 4 | 7 | |||
| 8 | Ось | 6430-6804274 | 2 | 2 | 8 | |||
| 9 | Ролик | 504В-6804087 | 4 | 4 | 9 | |||
| 10 | Кольцо | 010-015-30-2-3 | 4 | 4 | 10 | |||
| 11 | Вкладыш | 504В-6804055 | 8 | 8 | 11 | |||
| 12 | Пружина | 504В-6804080-030 | 2 | 2 | 12 | |||
| 13 | Стопор с рукояткой | 6430-6804060 | 1 | 1 | 13 | |||
| 14 | Рычаг фиксатора | 6430-6804255 | 1 | 1 | 14 | |||
| 15 | Рычаг механизма | 6430-6804210 | 2 | 2 | 15 | |||
| 16 | Стяжка | 6430-6804099 | 1 | 1 | 16 | |||
| 17 | Фиксатор | 6430-6804242 | 2 | 2 | 17 | |||
| 18 | Ось | 6430-6804272 | 2 | 2 | 18 | |||
| 19 | Шайба 26 | 252174 | 3 | 3 | 19 | |||
| 20 | Гайка | 250508 | 2 | 2 | 20 | |||
| 21 | Стопор | 6430-6804075 | 1 | 1 | 21 | |||
| 22 | Направляющая нижняя | 6430-6804035 | 2 | 2 | 22 |
