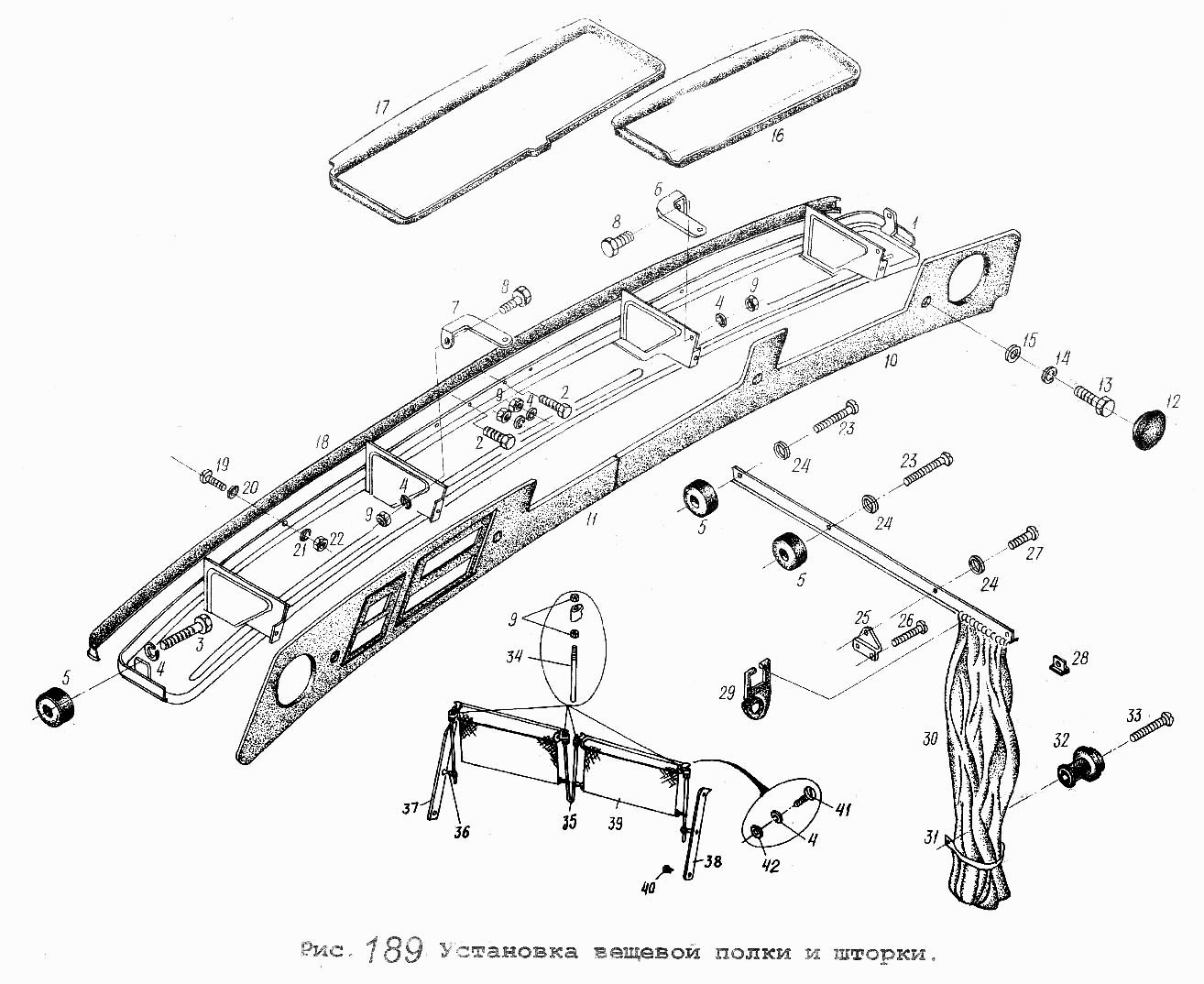

Установка вещевой полки и шторки
100%
Название детали
Дно полки
Заводской номер
64221-8216010
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
201420
Количество на модель
2
№
2
Название детали
Болт М6-6gх30
Заводской номер
201424
Количество на модель
2
№
3
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
8
№
4
Название детали
Втулка
Заводской номер
64221-8216042
Количество на модель
6
№
5
Название детали
Кронштейн
Заводской номер
64221-8216038
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
64221-8216039
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
201418
Количество на модель
2
№
8
Название детали
Гайка
Заводской номер
250508
Количество на модель
6
№
9
Название детали
Панель правая
Заводской номер
64221-8216006
Количество на модель
1
№
10
Название детали
Панель левая
Заводской номер
64221-8216007
Количество на модель
1
№
11
Название детали
Заглушка
Заводской номер
64221-8216036
Количество на модель
4
№
12
Название детали
Болт М8-6gх16
Заводской номер
201454
Количество на модель
4
№
13
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
4
№
14
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
4
№
15
Название детали
Прокладка правая
Заводской номер
64221-8216026
Количество на модель
1
№
16
Название детали
Прокладка средняя
Заводской номер
64221-8216027
Количество на модель
1
№
17
Название детали
Направляющая шторы
Заводской номер
64221-8205330
Количество на модель
1
№
18
Название детали
Винт 2М5-6gх14
Заводской номер
230079
Количество на модель
8
№
19
Название детали
Шайба
Заводской номер
252003
Количество на модель
8
№
20
Название детали
Шайба
Заводской номер
252133
Количество на модель
8
№
21
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
8
№
22
Название детали
Винт 2-4x25
Заводской номер
241822
Количество на модель
4
№
23
Название детали
Шайба 4
Заводской номер
252337
Количество на модель
6
№
24
Название детали
Кронштейн
Заводской номер
64221-8205045
Количество на модель
2
№
25
Название детали
Винт 2М5-6gх20
Заводской номер
230082
Количество на модель
4
№
26
Название детали
Винт 2М5-6gх14
Заводской номер
233039
Количество на модель
2
№
27
Название детали
Ограничитель
Заводской номер
64221-8205532
Количество на модель
2
№
28
Название детали
Держатель
Заводской номер
5336-8205050
Количество на модель
34
№
29
Название детали
Штора
Заводской номер
5336-8205010-01
Количество на модель
2
№
30
Название детали
Держатель
Заводской номер
64221-8205060
Количество на модель
2
№
31
Название детали
Держатель
Заводской номер
64221-8205049
Количество на модель
2
№
32
Название детали
Винт Mx
Заводской номер
240822
Количество на модель
2
№
33
Название детали
Штанга боковая
Заводской номер
5336-8204144
Количество на модель
№
34
Название детали
Штанга средняя
Заводской номер
5336-8204164
Количество на модель
№
35
Название детали
Кронштейн
Заводской номер
5336-8204170
Количество на модель
№
36
Название детали
Накладка правая
Заводской номер
5551-5302020
Количество на модель
№
37
Название детали
Накладка левая
Заводской номер
5551-5302020-01
Количество на модель
№
38
Название детали
Шторка
Заводской номер
5336-8204110
Количество на модель
№
39
Название детали
Держатель обивки
Заводской номер
5336-5702052
Количество на модель
№
40
Название детали
Винт
Заводской номер
220109
Количество на модель
№
41
Название детали
Шайба
Заводской номер
252004
Количество на модель
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дно полки | 64221-8216010 | 1 | 1 | 1 | |||
| 2 | Болт | 201420 | 2 | 2 | 2 | |||
| 3 | Болт М6-6gх30 | 201424 | 2 | 2 | 3 | |||
| 4 | Шайба 6Л | 252154 | 8 | 8 | 4 | |||
| 5 | Втулка | 64221-8216042 | 6 | 6 | 5 | |||
| 6 | Кронштейн | 64221-8216038 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 64221-8216039 | 1 | 1 | 7 | |||
| 8 | Болт | 201418 | 2 | 2 | 8 | |||
| 9 | Гайка | 250508 | 6 | 6 | 9 | |||
| 10 | Панель правая | 64221-8216006 | 1 | 1 | 10 | |||
| 11 | Панель левая | 64221-8216007 | 1 | 1 | 11 | |||
| 12 | Заглушка | 64221-8216036 | 4 | 4 | 12 | |||
| 13 | Болт М8-6gх16 | 201454 | 4 | 4 | 13 | |||
| 14 | Шайба 8Л | 252155 | 4 | 4 | 14 | |||
| 15 | Шайба 8 | 252005 | 4 | 4 | 15 | |||
| 16 | Прокладка правая | 64221-8216026 | 1 | 1 | 16 | |||
| 17 | Прокладка средняя | 64221-8216027 | 1 | 1 | 17 | |||
| 18 | Направляющая шторы | 64221-8205330 | 1 | 1 | 18 | |||
| 19 | Винт 2М5-6gх14 | 230079 | 8 | 8 | 19 | |||
| 20 | Шайба | 252003 | 8 | 8 | 20 | |||
| 21 | Шайба | 252133 | 8 | 8 | 21 | |||
| 22 | Гайка М5-6Н | 250464 | 8 | 8 | 22 | |||
| 23 | Винт 2-4x25 | 241822 | 4 | 4 | 23 | |||
| 24 | Шайба 4 | 252337 | 6 | 6 | 24 | |||
| 25 | Кронштейн | 64221-8205045 | 2 | 2 | 25 | |||
| 26 | Винт 2М5-6gх20 | 230082 | 4 | 4 | 26 | |||
| 27 | Винт 2М5-6gх14 | 233039 | 2 | 2 | 27 | |||
| 28 | Ограничитель | 64221-8205532 | 2 | 2 | 28 | |||
| 29 | Держатель | 5336-8205050 | 34 | 34 | 29 | |||
| 30 | Штора | 5336-8205010-01 | 2 | 2 | 30 | |||
| 31 | Держатель | 64221-8205060 | 2 | 2 | 31 | |||
| 32 | Держатель | 64221-8205049 | 2 | 2 | 32 | |||
| 33 | Винт Mx | 240822 | 2 | 2 | 33 | |||
| 34 | Штанга боковая | 5336-8204144 | 34 | |||||
| 35 | Штанга средняя | 5336-8204164 | 35 | |||||
| 36 | Кронштейн | 5336-8204170 | 36 | |||||
| 37 | Накладка правая | 5551-5302020 | 37 | |||||
| 38 | Накладка левая | 5551-5302020-01 | 38 | |||||
| 39 | Шторка | 5336-8204110 | 39 | |||||
| 40 | Держатель обивки | 5336-5702052 | 40 | |||||
| 41 | Винт | 220109 | 41 | |||||
| 42 | Шайба | 252004 | 42 |
