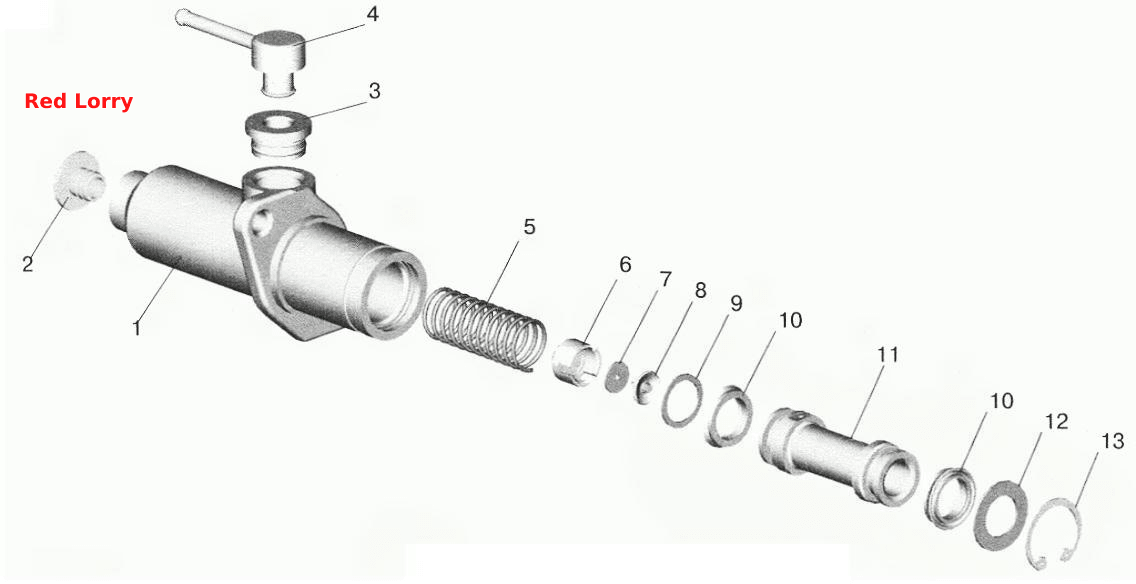

Цилиндр подпедальный
100%
Название детали
Корпус цилиндра
Заводской номер
6430-1602513
Количество на модель
№
1
Название детали
Заглушка М14х1,5
Заводской номер
378941
Количество на модель
№
2
Название детали
Втулка уплотнительная
Заводской номер
64221-1602902
Количество на модель
№
3
Название детали
Переходник
Заводской номер
64226-1602194-СБ
Количество на модель
№
4
Название детали
Пружина
Заводской номер
64221-1602555
Количество на модель
№
5
Название детали
Крышка
Заводской номер
64221-1602534
Количество на модель
№
6
Название детали
Шайба
Заводской номер
64221-1602907
Количество на модель
№
7
Название детали
Клапан обратный
Заводской номер
64221-1602533-СБ
Количество на модель
№
8
Название детали
Шайба
Заводской номер
64221-1602906
Количество на модель
№
9
Название детали
Манжета
Заводской номер
64221-1602517
Количество на модель
№
10
Название детали
Поршень
Заводской номер
64221-1602515
Количество на модель
№
11
Название детали
Шайба
Заводской номер
64221-1602905
Количество на модель
№
12
Название детали
Кольцо Б30
Заводской номер
400378
Количество на модель
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус цилиндра | 6430-1602513 | 1 | |||||
| 2 | Заглушка М14х1,5 | 378941 | 2 | |||||
| 3 | Втулка уплотнительная | 64221-1602902 | 3 | |||||
| 4 | Переходник | 64226-1602194-СБ | 4 | |||||
| 5 | Пружина | 64221-1602555 | 5 | |||||
| 6 | Крышка | 64221-1602534 | 6 | |||||
| 7 | Шайба | 64221-1602907 | 7 | |||||
| 8 | Клапан обратный | 64221-1602533-СБ | 8 | |||||
| 9 | Шайба | 64221-1602906 | 9 | |||||
| 10 | Манжета | 64221-1602517 | 10 | |||||
| 11 | Поршень | 64221-1602515 | 11 | |||||
| 12 | Шайба | 64221-1602905 | 12 | |||||
| 13 | Кольцо Б30 | 400378 | 13 |
