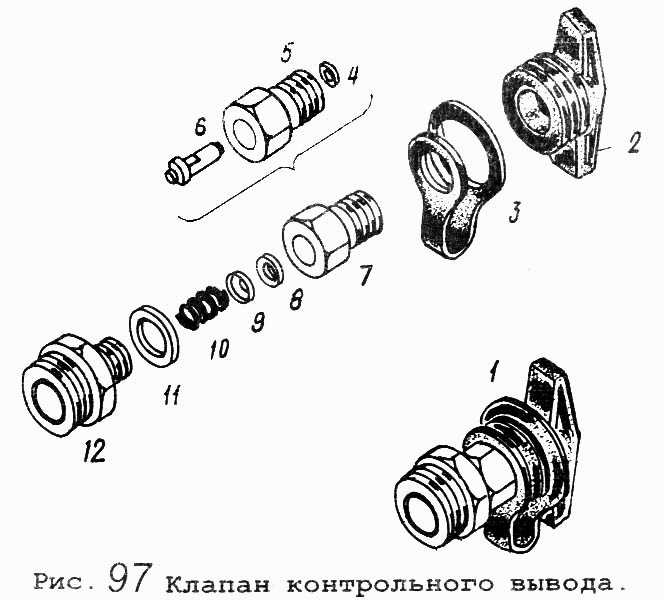

Клапан контрольного вывода
100%
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
7
№
1
Название детали
Гайка-барашек
Заводской номер
100-3512068
Количество на модель
7
№
2
Название детали
Лента
Заводской номер
100-3512069
Количество на модель
7
№
3
Название детали
Шайба
Заводской номер
100-3515323
Количество на модель
7
№
4
Название детали
Корпус
Заводской номер
100-3515320
Количество на модель
7
№
5
Название детали
Конус
Заводской номер
100-3515322
Количество на модель
7
№
6
Название детали
Патрубок клапана в сборе
Заводской номер
100-3515314
Количество на модель
7
№
7
Название детали
Уплотнитель
Заводской номер
100-3515325
Количество на модель
7
№
8
Название детали
Колпачок
Заводской номер
100-3515326
Количество на модель
7
№
9
Название детали
Пружина клапана
Заводской номер
100-3515328
Количество на модель
7
№
10
Название детали
Шайба уплотнительная
Заводской номер
303346
Количество на модель
7
№
11
Название детали
Переходник
Заводской номер
100-3515330
Количество на модель
7
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан контрольного вывода в сборе | 100-3515310 | 7 | 7 | 1 | |||
| 2 | Гайка-барашек | 100-3512068 | 7 | 7 | 2 | |||
| 3 | Лента | 100-3512069 | 7 | 7 | 3 | |||
| 4 | Шайба | 100-3515323 | 7 | 7 | 4 | |||
| 5 | Корпус | 100-3515320 | 7 | 7 | 5 | |||
| 6 | Конус | 100-3515322 | 7 | 7 | 6 | |||
| 7 | Патрубок клапана в сборе | 100-3515314 | 7 | 7 | 7 | |||
| 8 | Уплотнитель | 100-3515325 | 7 | 7 | 8 | |||
| 9 | Колпачок | 100-3515326 | 7 | 7 | 9 | |||
| 10 | Пружина клапана | 100-3515328 | 7 | 7 | 10 | |||
| 11 | Шайба уплотнительная | 303346 | 7 | 7 | 11 | |||
| 12 | Переходник | 100-3515330 | 7 | 7 | 12 |
