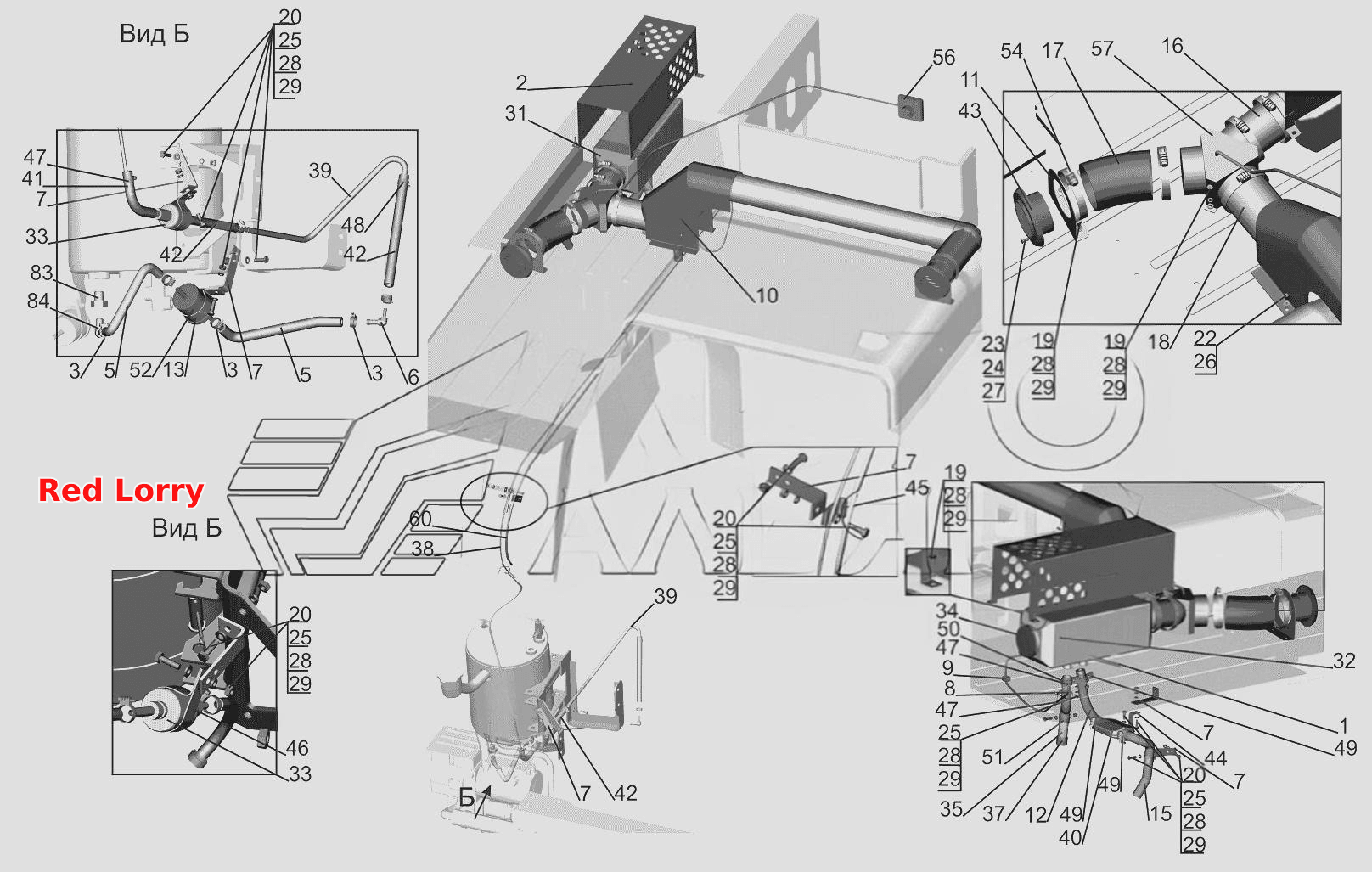

Установка независимого воздушного отопителя 6430-8100002
100%
Название детали
Установка электрооборудования независимого отопителя
Заводской номер
6430-3700088
Количество на модель
1
№
1
Название детали
Кожух
Заводской номер
6430-8119010
Количество на модель
1
№
2
Название детали
Хомут
Заводской номер
ТОRRО12-20/9-С7W2
Количество на модель
4
№
3
Название детали
Хомут
Заводской номер
F16КАЕ012020VАА
Количество на модель
4
№
3
Название детали
Шланг
Заводской номер
544004-1015173
Количество на модель
2
№
5
Название детали
Угольник
Заводской номер
4370-1015654
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
5335-3570186-10
Количество на модель
5
№
7
Название детали
Хомут крепления проводов
Заводской номер
6430-3724625
Количество на модель
3
№
8
Название детали
Втулка резиновая
Заводской номер
535А-3724015
Количество на модель
1
№
9
Название детали
Кожух
Заводской номер
6430-8119024
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
6430-8119128
Количество на модель
1
№
11
Название детали
Труба выхлопная
Заводской номер
6430-8106081
Количество на модель
1
№
12
Название детали
Хомут
Заводской номер
64221-3724634
Количество на модель
1
№
13
Название детали
Труба выхлопная
Заводской номер
6430-8106083
Количество на модель
1
№
15
Название детали
Воздуховод
Заводской номер
6430-8106012-010
Количество на модель
1
№
16
Название детали
Воздуховод
Заводской номер
6430-8106014-010
Количество на модель
1
№
17
Название детали
Воздуховод
Заводской номер
6430-8106016-010
Количество на модель
1
№
18
Название детали
Болт М6-6gх30
Заводской номер
370536
Количество на модель
9
№
19
Название детали
Болт
Заводской номер
201420
Количество на модель
12
№
20
Название детали
Винт 5х16
Заводской номер
240037
Количество на модель
2
№
22
Название детали
Винт x
Заводской номер
220053
Количество на модель
8
№
23
Название детали
Гайка М4-6Н
Заводской номер
250462
Количество на модель
8
№
24
Название детали
Гайка
Заводской номер
250508
Количество на модель
12
№
25
Название детали
Шайба
Заводской номер
252003
Количество на модель
2
№
26
Название детали
Шайба 4
Заводской номер
252132
Количество на модель
8
№
27
Название детали
Шайба
Заводской номер
252004
Количество на модель
21
№
28
Название детали
Шайба
Заводской номер
252134
Количество на модель
21
№
29
Название детали
Воздухозаборник 90-D4
Заводской номер
221000010019
Количество на модель
1
№
31
Название детали
Отопитель
Заводской номер
252114050000
Количество на модель
1
№
32
Название детали
Насос дозировочный
Заводской номер
224518010000
Количество на модель
1
№
33
Название детали
Защитная решетка
Заводской номер
251552050100
Количество на модель
1
№
34
Название детали
Труба забора воздуха для сгорания
Заводской номер
36000006
Количество на модель
1
№
35
Название детали
Колпачок защитный
Заводской номер
251729800600
Количество на модель
1
№
37
Название детали
Трубка топливная пластмассовая 4х1,25х8000
Заводской номер
9031118
Количество на модель
1
№
38
Название детали
Трубка
Заводской номер
9031125
Количество на модель
1
№
39
Название детали
Глушитель
Заводской номер
251864810100
Количество на модель
1
№
40
Название детали
Шланг х
Заводской номер
36075300
Количество на модель
2
№
41
Название детали
Шланг х
Заводской номер
36075350
Количество на модель
2
№
42
Название детали
Поворотный дефлектор
Заводской номер
201609800900
Количество на модель
2
№
43
Название детали
Кронштейн глушителя
Заводской номер
201533880007
Количество на модель
1
№
44
Название детали
Кляммер
Заводской номер
15200139
Количество на модель
1
№
45
Название детали
Кронштейн топливного насоса
Заводской номер
221000500300
Количество на модель
1
№
46
Название детали
Хомут шланговый
Заводской номер
102063009098
Количество на модель
4
№
47
Название детали
Хомут шланговый D11
Заводской номер
102063011098
Количество на модель
4
№
48
Название детали
Хомут
Заводской номер
221000500500
Количество на модель
3
№
49
Название детали
Хомут х
Заводской номер
102064020032
Количество на модель
1
№
50
Название детали
Клипса
Заводской номер
15210051
Количество на модель
2
№
51
Название детали
Фильтр топливный
Заводской номер
ТS02-Т
Количество на модель
1
№
52
Название детали
Хомут
Заводской номер
102064090110
Количество на модель
6
№
54
Название детали
Ручка управления
Заводской номер
221000010300
Количество на модель
1
№
56
Название детали
Тройник
Заводской номер
33000175
Количество на модель
1
№
57
Название детали
Трубка гофрированная
Заводской номер
1200089
Количество на модель
№
60
Название детали
Бобышка
Заводской номер
437030-1015958
Количество на модель
1
№
83
Название детали
Угольник
Заводской номер
64229-1303339
Количество на модель
1
№
84
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка электрооборудования независимого отопителя | 6430-3700088 | 1 | 1 | 1 | |||
| 2 | Кожух | 6430-8119010 | 1 | 1 | 2 | |||
| 3 | Хомут | ТОRRО12-20/9-С7W2 | 4 | 4 | 3 | |||
| 3 | Хомут | F16КАЕ012020VАА | 4 | 4 | 3 | |||
| 5 | Шланг | 544004-1015173 | 2 | 2 | 5 | |||
| 6 | Угольник | 4370-1015654 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 5335-3570186-10 | 5 | 5 | 7 | |||
| 8 | Хомут крепления проводов | 6430-3724625 | 3 | 3 | 8 | |||
| 9 | Втулка резиновая | 535А-3724015 | 1 | 1 | 9 | |||
| 10 | Кожух | 6430-8119024 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 6430-8119128 | 1 | 1 | 11 | |||
| 12 | Труба выхлопная | 6430-8106081 | 1 | 1 | 12 | |||
| 13 | Хомут | 64221-3724634 | 1 | 1 | 13 | |||
| 15 | Труба выхлопная | 6430-8106083 | 1 | 1 | 15 | |||
| 16 | Воздуховод | 6430-8106012-010 | 1 | 1 | 16 | |||
| 17 | Воздуховод | 6430-8106014-010 | 1 | 1 | 17 | |||
| 18 | Воздуховод | 6430-8106016-010 | 1 | 1 | 18 | |||
| 19 | Болт М6-6gх30 | 370536 | 9 | 9 | 19 | |||
| 20 | Болт | 201420 | 12 | 12 | 20 | |||
| 22 | Винт 5х16 | 240037 | 2 | 2 | 22 | |||
| 23 | Винт x | 220053 | 8 | 8 | 23 | |||
| 24 | Гайка М4-6Н | 250462 | 8 | 8 | 24 | |||
| 25 | Гайка | 250508 | 12 | 12 | 25 | |||
| 26 | Шайба | 252003 | 2 | 2 | 26 | |||
| 27 | Шайба 4 | 252132 | 8 | 8 | 27 | |||
| 28 | Шайба | 252004 | 21 | 21 | 28 | |||
| 29 | Шайба | 252134 | 21 | 21 | 29 | |||
| 31 | Воздухозаборник 90-D4 | 221000010019 | 1 | 1 | 31 | |||
| 32 | Отопитель | 252114050000 | 1 | 1 | 32 | |||
| 33 | Насос дозировочный | 224518010000 | 1 | 1 | 33 | |||
| 34 | Защитная решетка | 251552050100 | 1 | 1 | 34 | |||
| 35 | Труба забора воздуха для сгорания | 36000006 | 1 | 1 | 35 | |||
| 37 | Колпачок защитный | 251729800600 | 1 | 1 | 37 | |||
| 38 | Трубка топливная пластмассовая 4х1,25х8000 | 9031118 | 1 | 1 | 38 | |||
| 39 | Трубка | 9031125 | 1 | 1 | 39 | |||
| 40 | Глушитель | 251864810100 | 1 | 1 | 40 | |||
| 41 | Шланг х | 36075300 | 2 | 2 | 41 | |||
| 42 | Шланг х | 36075350 | 2 | 2 | 42 | |||
| 43 | Поворотный дефлектор | 201609800900 | 2 | 2 | 43 | |||
| 44 | Кронштейн глушителя | 201533880007 | 1 | 1 | 44 | |||
| 45 | Кляммер | 15200139 | 1 | 1 | 45 | |||
| 46 | Кронштейн топливного насоса | 221000500300 | 1 | 1 | 46 | |||
| 47 | Хомут шланговый | 102063009098 | 4 | 4 | 47 | |||
| 48 | Хомут шланговый D11 | 102063011098 | 4 | 4 | 48 | |||
| 49 | Хомут | 221000500500 | 3 | 3 | 49 | |||
| 50 | Хомут х | 102064020032 | 1 | 1 | 50 | |||
| 51 | Клипса | 15210051 | 2 | 2 | 51 | |||
| 52 | Фильтр топливный | ТS02-Т | 1 | 1 | 52 | |||
| 54 | Хомут | 102064090110 | 6 | 6 | 54 | |||
| 56 | Ручка управления | 221000010300 | 1 | 1 | 56 | |||
| 57 | Тройник | 33000175 | 1 | 1 | 57 | |||
| 60 | Трубка гофрированная | 1200089 | 60 | |||||
| 83 | Бобышка | 437030-1015958 | 1 | 1 | 83 | |||
| 84 | Угольник | 64229-1303339 | 1 | 1 | 84 |
