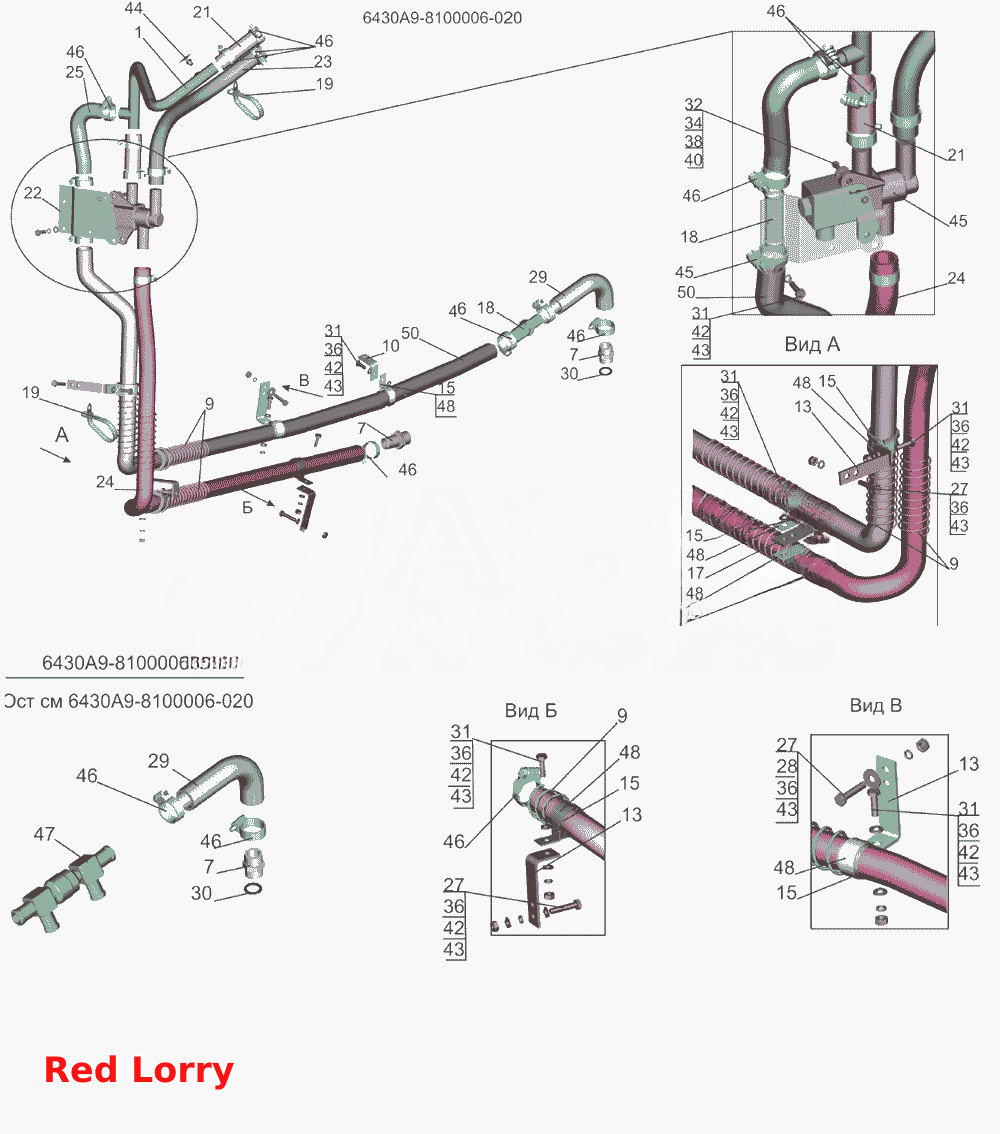

Установка шлангов отопителя 6430А9-8100006-020, 6430А9-8100006-030
100%
Название детали
Трубка
Заводской номер
544069-8101390
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
404317
Количество на модель
2
№
7
Название детали
Пружина предохранительная
Заводской номер
438041-1015067
Количество на модель
8
№
9
Название детали
Кронштейн
Заводской номер
6317-3506052
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
5335-3570186-10
Количество на модель
3
№
13
Название детали
Прокладка
Заводской номер
64227-3506027
Количество на модель
7
№
15
Название детали
Кронштейн
Заводской номер
543268-3724294
Количество на модель
1
№
17
Название детали
Переходник
Заводской номер
643008-8101347
Количество на модель
2
№
18
Название детали
Хомут крепления проводов
Заводской номер
6430-3724625
Количество на модель
3
№
19
Название детали
Шланг (L=70мм, рукав 20х29-1,6)
Заводской номер
6430-8101036
Количество на модель
2
№
21
Название детали
Кронштейн
Заводской номер
544069-8101191
Количество на модель
1
№
22
Название детали
Шланг (L=290мм, рукав 20х29-1,6)
Заводской номер
543205-8101040
Количество на модель
1
№
23
Название детали
Шланг
Заводской номер
544004-8101032
Количество на модель
1
№
24
Название детали
Шланг
Заводской номер
643008-8101351
Количество на модель
2
№
25
Название детали
Шланг
Заводской номер
643008-8101351-001
Количество на модель
2
№
25
Название детали
Болт М6-6gх30
Заводской номер
370536
Количество на модель
3
№
27
Название детали
Шайба
Заводской номер
252037
Количество на модель
1
№
28
Название детали
Шланг
Заводской номер
5440А9-8101351
Количество на модель
1
№
29
Название детали
Шайба уплотнительная
Заводской номер
312382-П
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
201420
Количество на модель
7
№
31
Название детали
Винт М5-6gх14
Заводской номер
220079
Количество на модель
2
№
32
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
2
№
34
Название детали
Гайка
Заводской номер
250508
Количество на модель
9
№
36
Название детали
Шайба 5
Заводской номер
252036
Количество на модель
2
№
38
Название детали
Шайба
Заводской номер
252133
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
252004
Количество на модель
15
№
42
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
9
№
43
Название детали
Пробка
Заводской номер
262541
Количество на модель
1
№
44
Название детали
Клапан электромагнитный
Заводской номер
ВА04-8101150-000
Количество на модель
1
№
45
Название детали
Хомут
Заводской номер
ТОRRО25-40/9-С7W2
Количество на модель
12
№
46
Название детали
Хомут червячный
Заводской номер
WD1225-40С7W2
Количество на модель
12
№
46
Название детали
Хомут
Заводской номер
6430-8101476
Количество на модель
12
№
46
Название детали
Клапан обратный
Заводской номер
643008-8101400
Количество на модель
1
№
47
Название детали
Хомут
Заводской номер
64221-3724633
Количество на модель
7
№
48
Название детали
Шланг (L=1800мм, рукав 20x29-1,6)
Заводской номер
642208-8101042
Количество на модель
1
№
50
Название детали
Шланг
Заводской номер
543205-8101038
Количество на модель
1
№
56
Название детали
Кляммер
Заводской номер
379677
Количество на модель
1
№
58
Название детали
Шланг (L=170мм, рукав 20х29-1,6)
Заводской номер
437040-8101036
Количество на модель
1
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | 544069-8101390 | 1 | 1 | 1 | |||
| 7 | Штуцер | 404317 | 2 | 2 | 7 | |||
| 9 | Пружина предохранительная | 438041-1015067 | 8 | 8 | 9 | |||
| 10 | Кронштейн | 6317-3506052 | 1 | 1 | 10 | |||
| 13 | Кронштейн | 5335-3570186-10 | 3 | 3 | 13 | |||
| 15 | Прокладка | 64227-3506027 | 7 | 7 | 15 | |||
| 17 | Кронштейн | 543268-3724294 | 1 | 1 | 17 | |||
| 18 | Переходник | 643008-8101347 | 2 | 2 | 18 | |||
| 19 | Хомут крепления проводов | 6430-3724625 | 3 | 3 | 19 | |||
| 21 | Шланг (L=70мм, рукав 20х29-1,6) | 6430-8101036 | 2 | 2 | 21 | |||
| 22 | Кронштейн | 544069-8101191 | 1 | 1 | 22 | |||
| 23 | Шланг (L=290мм, рукав 20х29-1,6) | 543205-8101040 | 1 | 1 | 23 | |||
| 24 | Шланг | 544004-8101032 | 1 | 1 | 24 | |||
| 25 | Шланг | 643008-8101351 | 2 | 2 | 25 | |||
| 25 | Шланг | 643008-8101351-001 | 2 | 2 | 25 | |||
| 27 | Болт М6-6gх30 | 370536 | 3 | 3 | 27 | |||
| 28 | Шайба | 252037 | 1 | 1 | 28 | |||
| 29 | Шланг | 5440А9-8101351 | 1 | 1 | 29 | |||
| 30 | Шайба уплотнительная | 312382-П | 1 | 1 | 30 | |||
| 31 | Болт | 201420 | 7 | 7 | 31 | |||
| 32 | Винт М5-6gх14 | 220079 | 2 | 2 | 32 | |||
| 34 | Гайка М5-6Н | 250464 | 2 | 2 | 34 | |||
| 36 | Гайка | 250508 | 9 | 9 | 36 | |||
| 38 | Шайба 5 | 252036 | 2 | 2 | 38 | |||
| 40 | Шайба | 252133 | 2 | 2 | 40 | |||
| 42 | Шайба | 252004 | 15 | 15 | 42 | |||
| 43 | Шайба 6Л | 252154 | 9 | 9 | 43 | |||
| 44 | Пробка | 262541 | 1 | 1 | 44 | |||
| 45 | Клапан электромагнитный | ВА04-8101150-000 | 1 | 1 | 45 | |||
| 46 | Хомут | ТОRRО25-40/9-С7W2 | 12 | 12 | 46 | |||
| 46 | Хомут червячный | WD1225-40С7W2 | 12 | 12 | 46 | |||
| 46 | Хомут | 6430-8101476 | 12 | 12 | 46 | |||
| 47 | Клапан обратный | 643008-8101400 | 1 | 1 | 47 | |||
| 48 | Хомут | 64221-3724633 | 7 | 7 | 48 | |||
| 50 | Шланг (L=1800мм, рукав 20x29-1,6) | 642208-8101042 | 1 | 1 | 50 | |||
| 56 | Шланг | 543205-8101038 | 1 | 1 | 56 | |||
| 58 | Кляммер | 379677 | 1 | 1 | 58 | |||
| 60 | Шланг (L=170мм, рукав 20х29-1,6) | 437040-8101036 | 1 | 1 | 60 |
