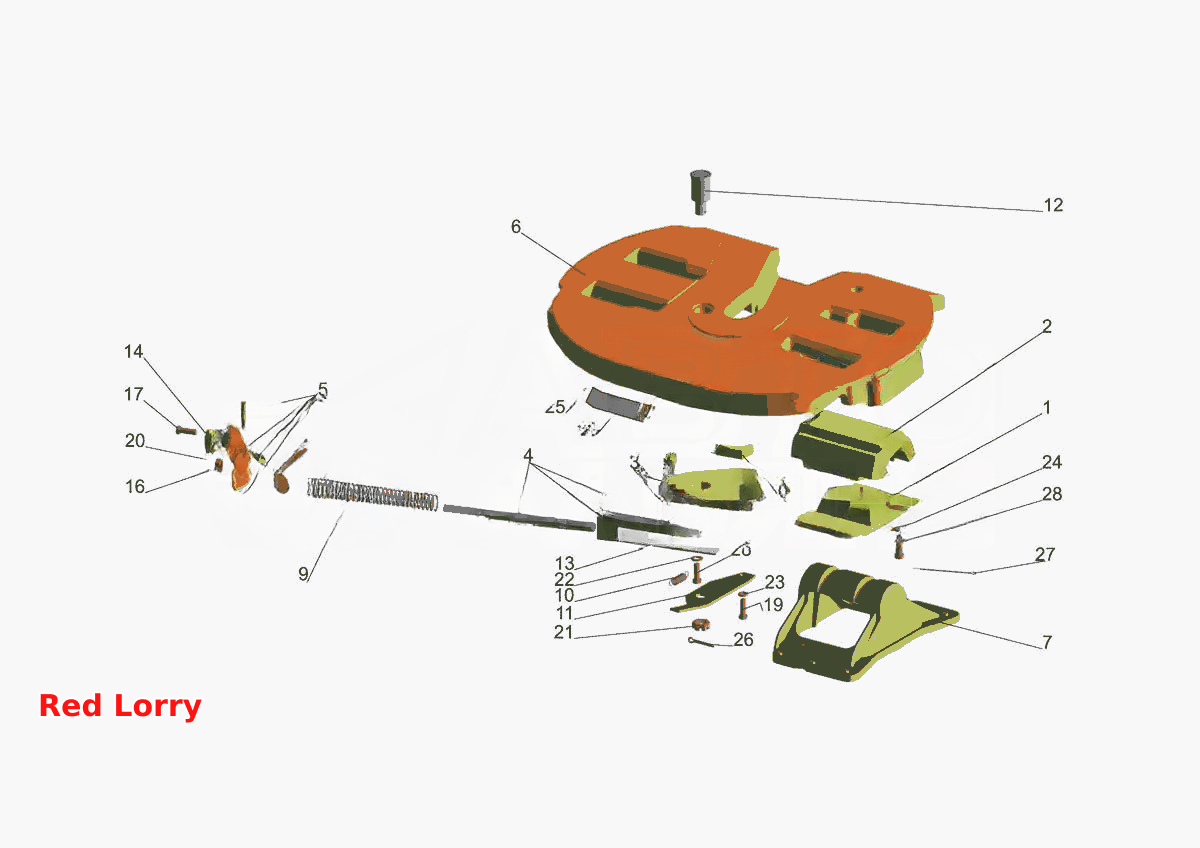

Седельно-сцепное устройство 5440-2702010
100%
Название детали
Кронштейн
Заводской номер
64221-2702056
Количество на модель
2
№
1
Название детали
Подушка
Заводской номер
64221-2702090
Количество на модель
2
№
2
Название детали
Захват задний
Заводской номер
64221-2703015
Количество на модель
1
№
3
Название детали
Кулак
Заводской номер
64221-2703028
Количество на модель
1
№
4
Название детали
Рукоятка
Заводской номер
64221-2703140
Количество на модель
1
№
5
Название детали
Седло
Заводской номер
64221-2702028
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
5440-2702071
Количество на модель
2
№
7
Название детали
Захват передний
Заводской номер
64221-2703016
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
64221-2703033
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
200В-2703146
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
64221-2703156
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
64221-2704125
Количество на модель
1
№
12
Название детали
Защелка
Заводской номер
64221-2704138
Количество на модель
1
№
13
Название детали
Планка предохранительная
Заводской номер
64221-2704140
Количество на модель
1
№
14
Название детали
Табличка
Заводской номер
СУ93.000
Количество на модель
1
№
15
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636
Количество на модель
1
№
16
Название детали
Болт М14-6hх25
Заводской номер
372179
Количество на модель
2
№
17
Название детали
Болт M- x
Заводской номер
201585
Количество на модель
1
№
19
Название детали
Гайка М16х1,5-6Н
Заводской номер
250561
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
250910
Количество на модель
1
№
21
Название детали
Шайба 16
Заводской номер
252017
Количество на модель
1
№
22
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
1
№
23
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
12
№
24
Название детали
Заклепка
Заводской номер
DIN7337А3х6-АL-SТ-А1Р
Количество на модель
4
№
25
Название детали
Шплинт
Заводской номер
258071
Количество на модель
1
№
26
Название детали
Шплинт 1,6х300
Заводской номер
258286
Количество на модель
4
№
27
Название детали
Болт 3М16х6gх45
Заводской номер
372703-10
Количество на модель
12
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 64221-2702056 | 2 | 2 | 1 | |||
| 2 | Подушка | 64221-2702090 | 2 | 2 | 2 | |||
| 3 | Захват задний | 64221-2703015 | 1 | 1 | 3 | |||
| 4 | Кулак | 64221-2703028 | 1 | 1 | 4 | |||
| 5 | Рукоятка | 64221-2703140 | 1 | 1 | 5 | |||
| 6 | Седло | 64221-2702028 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 5440-2702071 | 2 | 2 | 7 | |||
| 8 | Захват передний | 64221-2703016 | 1 | 1 | 8 | |||
| 9 | Пружина | 64221-2703033 | 1 | 1 | 9 | |||
| 10 | Пружина | 200В-2703146 | 1 | 1 | 10 | |||
| 11 | Крышка | 64221-2703156 | 1 | 1 | 11 | |||
| 12 | Палец | 64221-2704125 | 1 | 1 | 12 | |||
| 13 | Защелка | 64221-2704138 | 1 | 1 | 13 | |||
| 14 | Планка предохранительная | 64221-2704140 | 1 | 1 | 14 | |||
| 15 | Табличка | СУ93.000 | 1 | 1 | 15 | |||
| 16 | Гайка М16х1,5-6Н | 250636 | 1 | 1 | 16 | |||
| 17 | Болт М14-6hх25 | 372179 | 2 | 2 | 17 | |||
| 19 | Болт M- x | 201585 | 1 | 1 | 19 | |||
| 20 | Гайка М16х1,5-6Н | 250561 | 1 | 1 | 20 | |||
| 21 | Орех | 250910 | 1 | 1 | 21 | |||
| 22 | Шайба 16 | 252017 | 1 | 1 | 22 | |||
| 23 | Шайба 14.ОТ | 252138 | 1 | 1 | 23 | |||
| 24 | Шайба 16.ОТ | 252139 | 12 | 12 | 24 | |||
| 25 | Заклепка | DIN7337А3х6-АL-SТ-А1Р | 4 | 4 | 25 | |||
| 26 | Шплинт | 258071 | 1 | 1 | 26 | |||
| 27 | Шплинт 1,6х300 | 258286 | 4 | 4 | 27 | |||
| 28 | Болт 3М16х6gх45 | 372703-10 | 12 | 12 | 28 |
