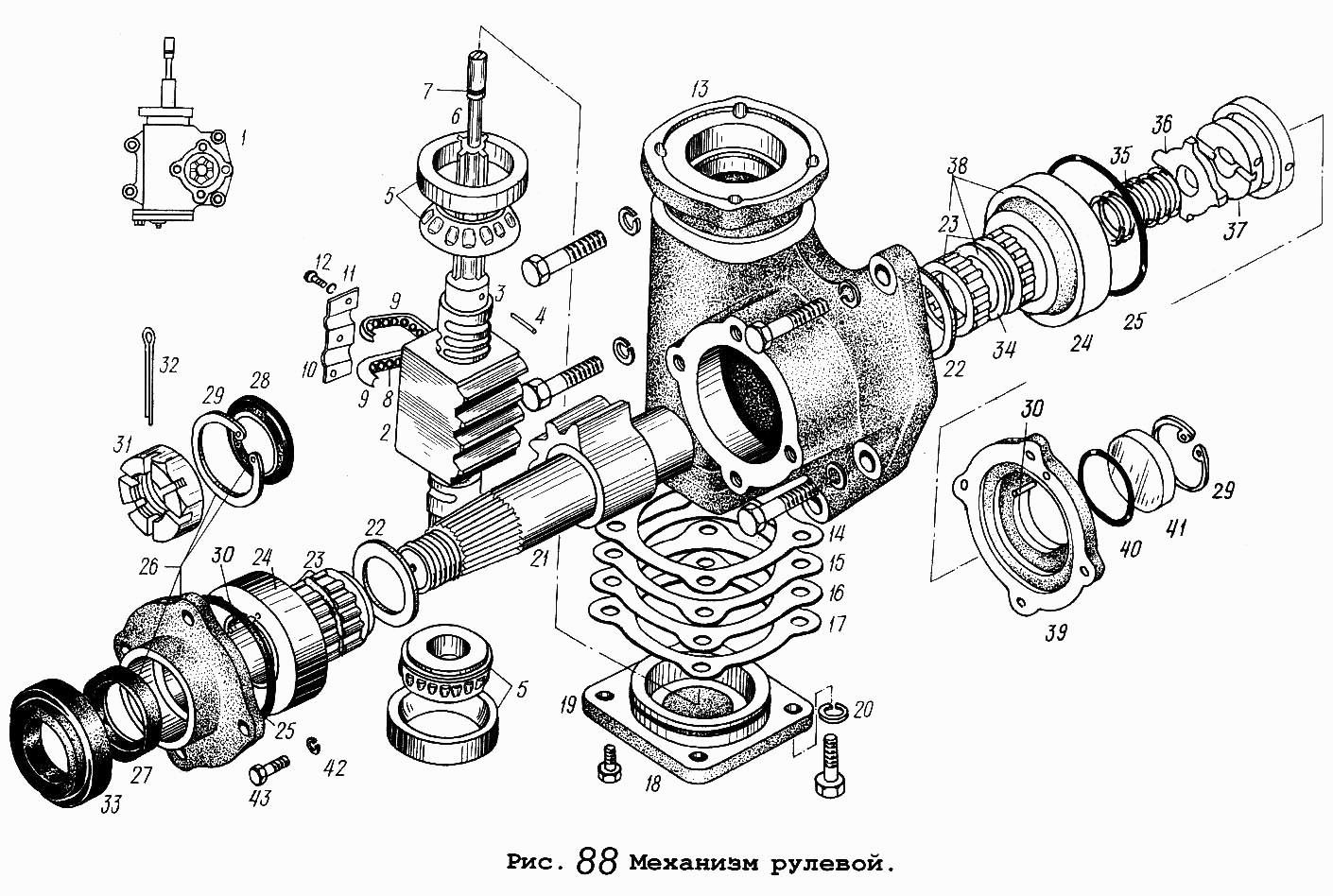

Механизм рулевой
100%
Название детали
Механизм рулевой в сборе
Заводской номер
64229-3401005-01
Количество на модель
1
№
1
Название детали
Винт с гайкой
Заводской номер
5336-3401030
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
5336-3401038
Количество на модель
1
№
3
Название детали
Фиксатор торсиона
Заводской номер
5336-3401162
Количество на модель
1
№
4
Название детали
Подшипник
Заводской номер
263706Е
Количество на модель
2
№
5
Название детали
Торсион
Заводской номер
5336-3401148
Количество на модель
1
№
6
Название детали
Кольцо
Заводской номер
008-012-25-2-3
Количество на модель
1
№
7
Название детали
Шарик
Заводской номер
7,938-40
Количество на модель
102
№
8
Название детали
Направляющая
Заводской номер
5336-3401056
Количество на модель
2
№
9
Название детали
Прижим
Заводской номер
500-3401057
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
252134
Количество на модель
3
№
11
Название детали
Винт М6-6gх8
Заводской номер
220101
Количество на модель
3
№
12
Название детали
Картер
Заводской номер
5336.3401015
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
5336-3401185
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
5336-3401186
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
5336-3401187
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
5336-3401188
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
082-090-46-2-3
Количество на модель
1
№
18
Название детали
Крышка нижняя
Заводской номер
5336-3401061
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
252137
Количество на модель
4
№
20
Название детали
Сектор
Заводской номер
6422-3401065-02
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
5336-3401156
Количество на модель
1
№
22
Название детали
Подшипник
Заводской номер
6-ИК8-45х55х16
Количество на модель
2
№
23
Название детали
Вкладыш
Заводской номер
6422-3401084-10
Количество на модель
2
№
24
Название детали
Кольцо
Заводской номер
098-102-25-2-3
Количество на модель
2
№
25
Название детали
Крышка в сборе
Заводской номер
5336-3401080
Количество на модель
1
№
26
Название детали
Манжета
Заводской номер
1.2-45х65-3
Количество на модель
2
№
27
Название детали
Кольцо защитное
Заводской номер
5336-3401108-01
Количество на модель
2
№
28
Название детали
Кольцо А65
Заводской номер
400424
Количество на модель
2
№
29
Название детали
Фиксатор
Заводской номер
5336-3401159
Количество на модель
2
№
30
Название детали
Гайка Мх, НН
Заводской номер
311702
Количество на модель
1
№
31
Название детали
Шплинт х
Заводской номер
258072
Количество на модель
1
№
32
Название детали
Уплотнитель
Заводской номер
64221-3401066
Количество на модель
1
№
33
Название детали
Втулка
Заводской номер
6422-3401122
Количество на модель
1
№
34
Название детали
Пружина
Заводской номер
200-3509097
Количество на модель
1
№
35
Название детали
Муфта
Заводской номер
6422-3401120
Количество на модель
1
№
36
Название детали
Золотник
Заводской номер
6422-3401124
Количество на модель
1
№
37
Название детали
Крышка в сборе
Заводской номер
6422-3401086-10
Количество на модель
1
№
38
Название детали
Крышка
Заводской номер
6422-3401087-10
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
042-045-19-2-3
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
6422-3401154
Количество на модель
1
№
41
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
№
42
Название детали
Болт
Заводской номер
201497
Количество на модель
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Механизм рулевой в сборе | 64229-3401005-01 | 1 | 1 | 1 | |||
| 2 | Винт с гайкой | 5336-3401030 | 1 | 1 | 2 | |||
| 3 | Винт | 5336-3401038 | 1 | 1 | 3 | |||
| 4 | Фиксатор торсиона | 5336-3401162 | 1 | 1 | 4 | |||
| 5 | Подшипник | 263706Е | 2 | 2 | 5 | |||
| 6 | Торсион | 5336-3401148 | 1 | 1 | 6 | |||
| 7 | Кольцо | 008-012-25-2-3 | 1 | 1 | 7 | |||
| 8 | Шарик | 7,938-40 | 102 | 102 | 8 | |||
| 9 | Направляющая | 5336-3401056 | 2 | 2 | 9 | |||
| 10 | Прижим | 500-3401057 | 1 | 1 | 10 | |||
| 11 | Шайба | 252134 | 3 | 3 | 11 | |||
| 12 | Винт М6-6gх8 | 220101 | 3 | 3 | 12 | |||
| 13 | Картер | 5336.3401015 | 1 | 1 | 13 | |||
| 14 | Прокладка | 5336-3401185 | 1 | 1 | 14 | |||
| 15 | Прокладка | 5336-3401186 | 1 | 1 | 15 | |||
| 16 | Прокладка | 5336-3401187 | 1 | 1 | 16 | |||
| 17 | Прокладка | 5336-3401188 | 1 | 1 | 17 | |||
| 18 | Кольцо | 082-090-46-2-3 | 1 | 1 | 18 | |||
| 19 | Крышка нижняя | 5336-3401061 | 1 | 1 | 19 | |||
| 20 | Шайба | 252137 | 4 | 4 | 20 | |||
| 21 | Сектор | 6422-3401065-02 | 1 | 1 | 21 | |||
| 22 | Кольцо | 5336-3401156 | 1 | 1 | 22 | |||
| 23 | Подшипник | 6-ИК8-45х55х16 | 2 | 2 | 23 | |||
| 24 | Вкладыш | 6422-3401084-10 | 2 | 2 | 24 | |||
| 25 | Кольцо | 098-102-25-2-3 | 2 | 2 | 25 | |||
| 26 | Крышка в сборе | 5336-3401080 | 1 | 1 | 26 | |||
| 27 | Манжета | 1.2-45х65-3 | 2 | 2 | 27 | |||
| 28 | Кольцо защитное | 5336-3401108-01 | 2 | 2 | 28 | |||
| 29 | Кольцо А65 | 400424 | 2 | 2 | 29 | |||
| 30 | Фиксатор | 5336-3401159 | 2 | 2 | 30 | |||
| 31 | Гайка Мх, НН | 311702 | 1 | 1 | 31 | |||
| 32 | Шплинт х | 258072 | 1 | 1 | 32 | |||
| 33 | Уплотнитель | 64221-3401066 | 1 | 1 | 33 | |||
| 34 | Втулка | 6422-3401122 | 1 | 1 | 34 | |||
| 35 | Пружина | 200-3509097 | 1 | 1 | 35 | |||
| 36 | Муфта | 6422-3401120 | 1 | 1 | 36 | |||
| 37 | Золотник | 6422-3401124 | 1 | 1 | 37 | |||
| 38 | Крышка в сборе | 6422-3401086-10 | 1 | 1 | 38 | |||
| 39 | Крышка | 6422-3401087-10 | 1 | 1 | 39 | |||
| 40 | Кольцо | 042-045-19-2-3 | 1 | 1 | 40 | |||
| 41 | Шайба | 6422-3401154 | 1 | 1 | 41 | |||
| 42 | Шайба 10Л | 252156 | 42 | |||||
| 43 | Болт | 201497 | 43 |
