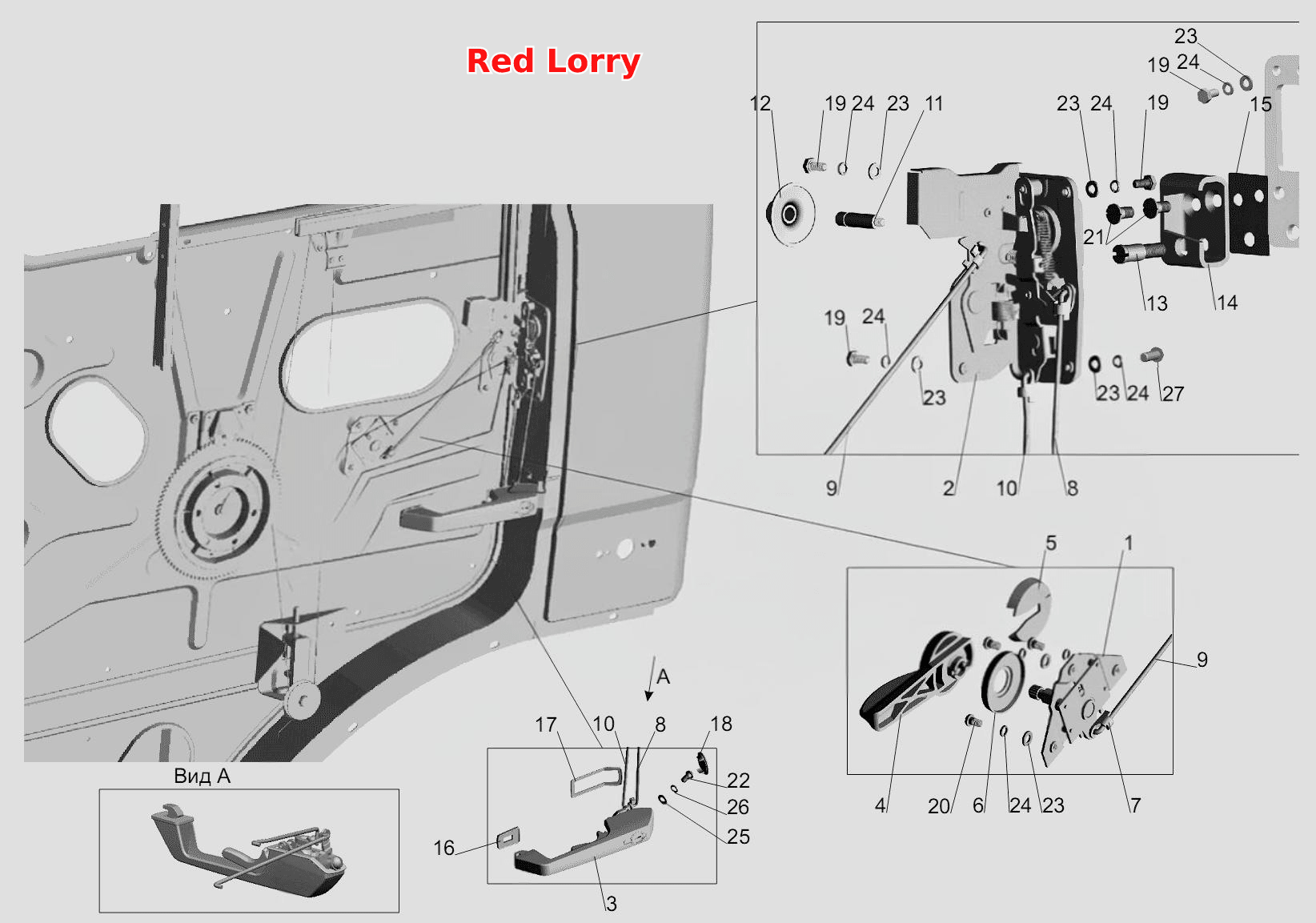

Установка наружной ручки и замка двери
100%
Название детали
Привод замка двери левый
Заводской номер
64221-6105171-010
Количество на модель
1
№
1
Название детали
Привод замка двери правый
Заводской номер
64221-6105170-010
Количество на модель
1
№
1
Название детали
Замок двери левый
Заводской номер
ИЖКС.304265.004-06
Количество на модель
1
№
2
Название детали
Замок двери правый
Заводской номер
ИЖКС.304265.004-07
Количество на модель
1
№
2
Название детали
Ручка наружная левая
Заводской номер
ИЖКС.332587.006
Количество на модель
1
№
3
Название детали
Ручка наружная правая
Заводской номер
ИЖКС.332587.006-01
Количество на модель
1
№
3
Название детали
Ручка привода замка
Заводской номер
64221-6105182-02
Количество на модель
2
№
4
Название детали
Облицовка ручки
Заводской номер
64221-6104069
Количество на модель
2
№
5
Название детали
Розетка ручки
Заводской номер
5336-6105184-10
Количество на модель
2
№
6
Название детали
Фиксатор правый
Заводской номер
ИЖКС734318.002-01
Количество на модель
1
№
7
Название детали
Фиксатор
Заводской номер
ИЖКС734318.002
Количество на модель
1
№
7
Название детали
Тяга наружного привода
Заводской номер
64221-6105101
Количество на модель
2
№
8
Название детали
Тяга внутреннего привода
Заводской номер
64221-6105102
Количество на модель
2
№
9
Название детали
Тяга фиксатора левая
Заводской номер
64221-6105105
Количество на модель
1
№
10
Название детали
Тяга фиксатора правая
Заводской номер
64221-6105104
Количество на модель
1
№
10
Название детали
Основание кнопки
Заводской номер
6430-6105110
Количество на модель
2
№
11
Название детали
Кнопка выключателя замка
Заводской номер
6430-6105108
Количество на модель
2
№
12
Название детали
Фиксатор
Заводской номер
6430-6105039
Количество на модель
2
№
13
Название детали
Обойма фиксатора левая
Заводской номер
6430-6105037
Количество на модель
1
№
14
Название детали
Обойма фиксатора правая
Заводской номер
6430-6105036
Количество на модель
1
№
14
Название детали
Прокладка регулировочная
Заводской номер
6430-6105040
Количество на модель
1
№
15
Название детали
Прокладка задняя
Заводской номер
64221-6105159
Количество на модель
2
№
16
Название детали
Прокладка передняя
Заводской номер
6430-6105158-10
Количество на модель
2
№
17
Название детали
Заглушка
Заводской номер
6430-6105165
Количество на модель
2
№
18
Название детали
Болт М6-6gх12
Заводской номер
201416
Количество на модель
8
№
19
Название детали
Винт М6-6gх10
Заводской номер
220102
Количество на модель
6
№
20
Название детали
Винт2М8-6gx18
Заводской номер
231663
Количество на модель
4
№
21
Название детали
Винт с полукруглой головкой (d=М8, S=13,0, H=5,6, L=16±0,55, l0=16)
Заводской номер
220162
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
252004
Количество на модель
18
№
23
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
18
№
24
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
2
№
25
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
2
№
26
Название детали
Винт 2М6-6gх12
Заводской номер
234653
Количество на модель
4
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привод замка двери левый | 64221-6105171-010 | 1 | 1 | 1 | |||
| 1 | Привод замка двери правый | 64221-6105170-010 | 1 | 1 | 1 | |||
| 2 | Замок двери левый | ИЖКС.304265.004-06 | 1 | 1 | 2 | |||
| 2 | Замок двери правый | ИЖКС.304265.004-07 | 1 | 1 | 2 | |||
| 3 | Ручка наружная левая | ИЖКС.332587.006 | 1 | 1 | 3 | |||
| 3 | Ручка наружная правая | ИЖКС.332587.006-01 | 1 | 1 | 3 | |||
| 4 | Ручка привода замка | 64221-6105182-02 | 2 | 2 | 4 | |||
| 5 | Облицовка ручки | 64221-6104069 | 2 | 2 | 5 | |||
| 6 | Розетка ручки | 5336-6105184-10 | 2 | 2 | 6 | |||
| 7 | Фиксатор правый | ИЖКС734318.002-01 | 1 | 1 | 7 | |||
| 7 | Фиксатор | ИЖКС734318.002 | 1 | 1 | 7 | |||
| 8 | Тяга наружного привода | 64221-6105101 | 2 | 2 | 8 | |||
| 9 | Тяга внутреннего привода | 64221-6105102 | 2 | 2 | 9 | |||
| 10 | Тяга фиксатора левая | 64221-6105105 | 1 | 1 | 10 | |||
| 10 | Тяга фиксатора правая | 64221-6105104 | 1 | 1 | 10 | |||
| 11 | Основание кнопки | 6430-6105110 | 2 | 2 | 11 | |||
| 12 | Кнопка выключателя замка | 6430-6105108 | 2 | 2 | 12 | |||
| 13 | Фиксатор | 6430-6105039 | 2 | 2 | 13 | |||
| 14 | Обойма фиксатора левая | 6430-6105037 | 1 | 1 | 14 | |||
| 14 | Обойма фиксатора правая | 6430-6105036 | 1 | 1 | 14 | |||
| 15 | Прокладка регулировочная | 6430-6105040 | 1 | 1 | 15 | |||
| 16 | Прокладка задняя | 64221-6105159 | 2 | 2 | 16 | |||
| 17 | Прокладка передняя | 6430-6105158-10 | 2 | 2 | 17 | |||
| 18 | Заглушка | 6430-6105165 | 2 | 2 | 18 | |||
| 19 | Болт М6-6gх12 | 201416 | 8 | 8 | 19 | |||
| 20 | Винт М6-6gх10 | 220102 | 6 | 6 | 20 | |||
| 21 | Винт2М8-6gx18 | 231663 | 4 | 4 | 21 | |||
| 22 | Винт с полукруглой головкой (d=М8, S=13,0, H=5,6, L=16±0,55, l0=16) | 220162 | 2 | 2 | 22 | |||
| 23 | Шайба | 252004 | 18 | 18 | 23 | |||
| 24 | Шайба 6Л | 252154 | 18 | 18 | 24 | |||
| 25 | Шайба 8 | 252005 | 2 | 2 | 25 | |||
| 26 | Шайба 8Л | 252155 | 2 | 2 | 26 | |||
| 27 | Винт 2М6-6gх12 | 234653 | 4 | 4 | 27 |
