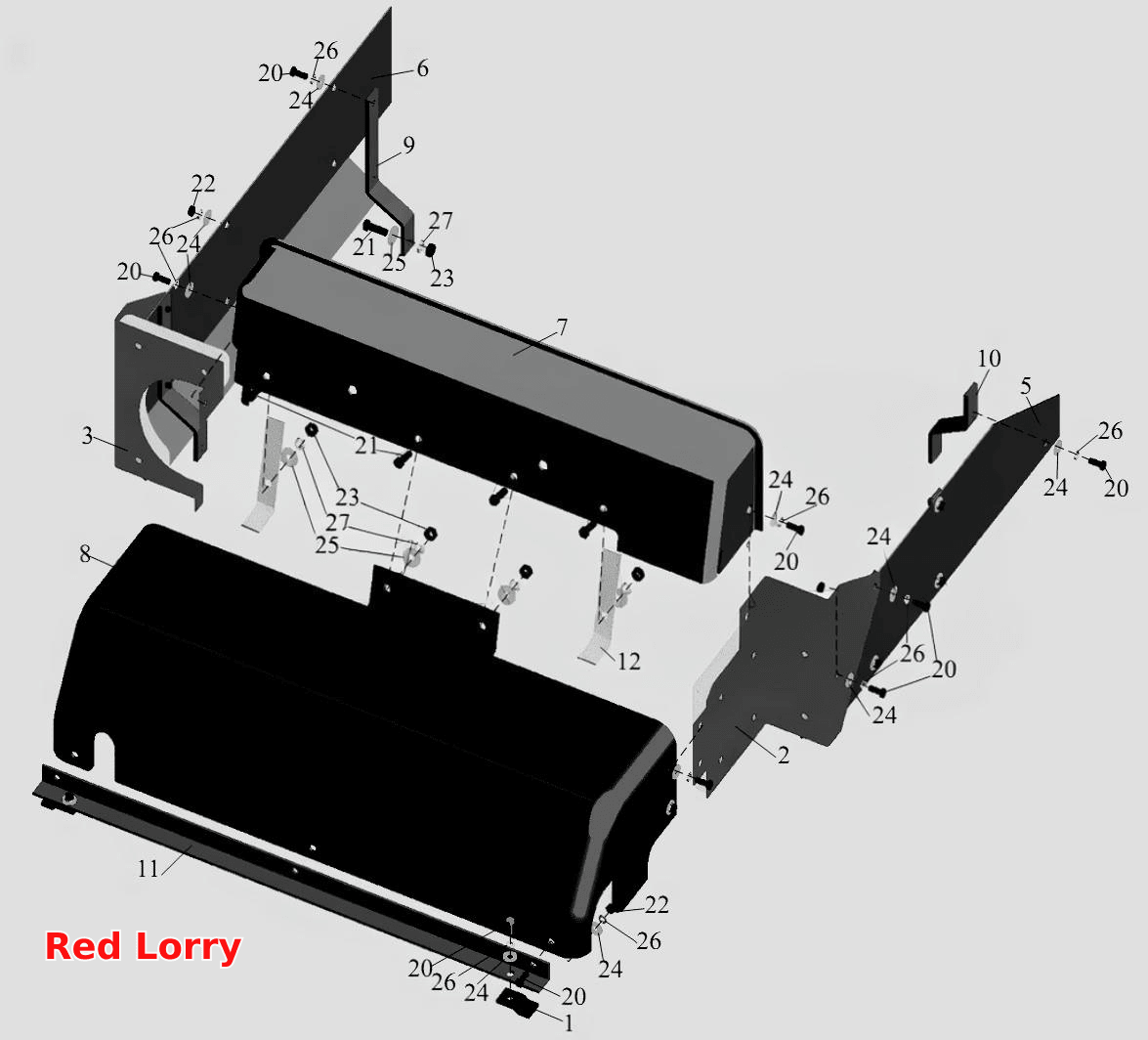

Установка шумоизоляционных экранов 555035-1061003-005
100%
Название детали
Кронштейн
Заводской номер
544004-1061017
Количество на модель
2
№
1
Название детали
Экран боковой
Заводской номер
555035-1061186-005
Количество на модель
1
№
2
Название детали
Экран боковой
Заводской номер
555035-1061187-005
Количество на модель
1
№
3
Название детали
Экран верхний боковой
Заводской номер
630208-1061136-005
Количество на модель
1
№
5
Название детали
Экран верхний боковой
Заводской номер
630208-1061137-005
Количество на модель
1
№
6
Название детали
Экран задний
Заводской номер
555035-1061171-005
Количество на модель
1
№
7
Название детали
Короб
Заводской номер
555035-1061180
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
544008-1061012
Количество на модель
4
№
9
Название детали
Кронштейн
Заводской номер
630208-1061012
Количество на модель
1
№
10
Название детали
Уголок
Заводской номер
544004-1061016
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
555035-1061018
Количество на модель
2
№
12
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
20
№
20
Название детали
Болт М10-6gх30
Заводской номер
201499
Количество на модель
7
№
21
Название детали
Гайка М8х1-6Н
Заводской номер
250511
Количество на модель
7
№
22
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
9
№
23
Название детали
Шайба 8
Заводской номер
252038
Количество на модель
22
№
24
Название детали
Шайба 10
Заводской номер
252039
Количество на модель
9
№
25
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
22
№
26
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
9
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 544004-1061017 | 2 | 2 | 1 | |||
| 2 | Экран боковой | 555035-1061186-005 | 1 | 1 | 2 | |||
| 3 | Экран боковой | 555035-1061187-005 | 1 | 1 | 3 | |||
| 5 | Экран верхний боковой | 630208-1061136-005 | 1 | 1 | 5 | |||
| 6 | Экран верхний боковой | 630208-1061137-005 | 1 | 1 | 6 | |||
| 7 | Экран задний | 555035-1061171-005 | 1 | 1 | 7 | |||
| 8 | Короб | 555035-1061180 | 1 | 1 | 8 | |||
| 9 | Кронштейн | 544008-1061012 | 4 | 4 | 9 | |||
| 10 | Кронштейн | 630208-1061012 | 1 | 1 | 10 | |||
| 11 | Уголок | 544004-1061016 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 555035-1061018 | 2 | 2 | 12 | |||
| 20 | Болт М8-6gх20 | 201456 | 20 | 20 | 20 | |||
| 21 | Болт М10-6gх30 | 201499 | 7 | 7 | 21 | |||
| 22 | Гайка М8х1-6Н | 250511 | 7 | 7 | 22 | |||
| 23 | Гайка М10-6Н | 250512 | 9 | 9 | 23 | |||
| 24 | Шайба 8 | 252038 | 22 | 22 | 24 | |||
| 25 | Шайба 10 | 252039 | 9 | 9 | 25 | |||
| 26 | Шайба 8Л | 252155 | 22 | 22 | 26 | |||
| 27 | Шайба 10Л | 252156 | 9 | 9 | 27 |
