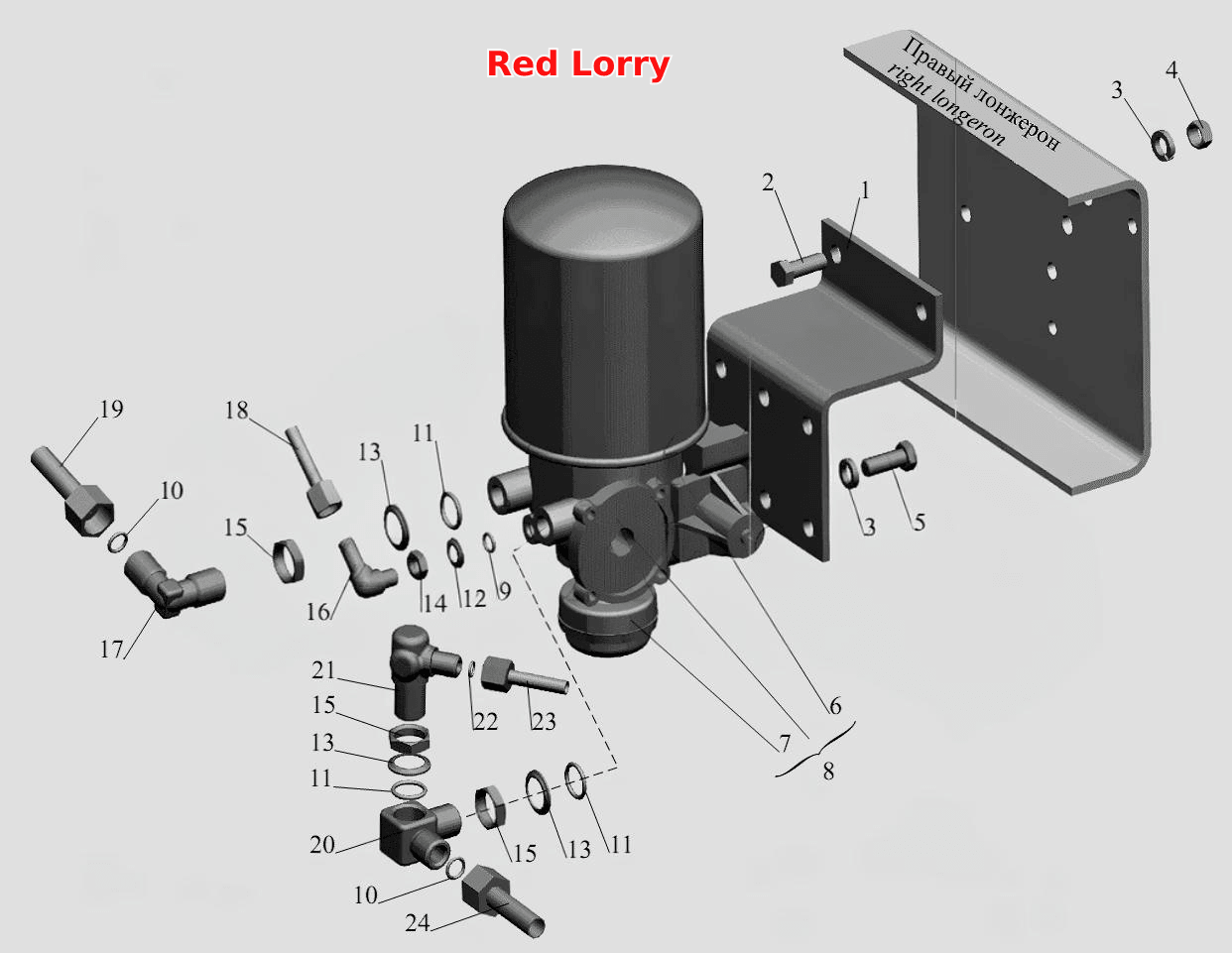

Установка осушителя воздуха и присоединительной арматуры
100%
Название детали
Кронштейн
Заводской номер
5516-3536010
Количество на модель
№
1
Название детали
Болт М12-6gх30
Заводской номер
201540
Количество на модель
№
2
Название детали
Шайба
Заводской номер
252137
Количество на модель
№
3
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
№
4
Название детали
Болт М12x1,5-6gx30
Заводской номер
371777
Количество на модель
№
5
Название детали
Сменный элемент осушителя
Заводской номер
432.410.020.2
Количество на модель
№
6
Название детали
Глушитель
Заводской номер
432.407.012.0
Количество на модель
№
7
Название детали
Осушитель воздуха
Заводской номер
432.410.104.0
Количество на модель
№
8
Название детали
КОЛЬЦО
Заводской номер
010-014-25-2-3
Количество на модель
№
9
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
№
10
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
№
11
Название детали
Шайба 12
Заводской номер
375818
Количество на модель
№
12
Название детали
Шайба 22
Заводской номер
376145
Количество на модель
№
13
Название детали
Гайка М12х1,5-5Н6Н
Заводской номер
374614
Количество на модель
№
14
Название детали
Гайка М22х1,5-6Н
Заводской номер
374939
Количество на модель
№
15
Название детали
Угольник
Заводской номер
402737
Количество на модель
№
16
Название детали
Угольник
Заводской номер
402801
Количество на модель
№
17
Название детали
Угольник
Заводской номер
402801-01
Количество на модель
№
17
Название детали
Трубка
Заводской номер
555035-3506307
Количество на модель
№
18
Название детали
Трубка
Заводской номер
555035-3506178
Количество на модель
№
19
Название детали
Тройник
Заводской номер
403116
Количество на модель
№
20
Название детали
Угольник
Заводской номер
402741
Количество на модель
№
21
Название детали
Угольник
Заводской номер
402741-01
Количество на модель
№
21
Название детали
Кольцо
Заводской номер
008-011-19-2-3
Количество на модель
№
22
Название детали
Трубка
Заводской номер
555035-3506130
Количество на модель
№
23
Название детали
Трубка
Заводской номер
555035-3506148
Количество на модель
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 5516-3536010 | 1 | |||||
| 2 | Болт М12-6gх30 | 201540 | 2 | |||||
| 3 | Шайба | 252137 | 3 | |||||
| 4 | Гайка М12-6Н | 250514 | 4 | |||||
| 5 | Болт М12x1,5-6gx30 | 371777 | 5 | |||||
| 6 | Сменный элемент осушителя | 432.410.020.2 | 6 | |||||
| 7 | Глушитель | 432.407.012.0 | 7 | |||||
| 8 | Осушитель воздуха | 432.410.104.0 | 8 | |||||
| 9 | КОЛЬЦО | 010-014-25-2-3 | 9 | |||||
| 10 | Кольцо- - | 012-016-25-2-3 | 10 | |||||
| 11 | Кольцо- - | 020-025-30-2-3 | 11 | |||||
| 12 | Шайба 12 | 375818 | 12 | |||||
| 13 | Шайба 22 | 376145 | 13 | |||||
| 14 | Гайка М12х1,5-5Н6Н | 374614 | 14 | |||||
| 15 | Гайка М22х1,5-6Н | 374939 | 15 | |||||
| 16 | Угольник | 402737 | 16 | |||||
| 17 | Угольник | 402801 | 17 | |||||
| 17 | Угольник | 402801-01 | 17 | |||||
| 18 | Трубка | 555035-3506307 | 18 | |||||
| 19 | Трубка | 555035-3506178 | 19 | |||||
| 20 | Тройник | 403116 | 20 | |||||
| 21 | Угольник | 402741 | 21 | |||||
| 21 | Угольник | 402741-01 | 21 | |||||
| 22 | Кольцо | 008-011-19-2-3 | 22 | |||||
| 23 | Трубка | 555035-3506130 | 23 | |||||
| 24 | Трубка | 555035-3506148 | 24 |
