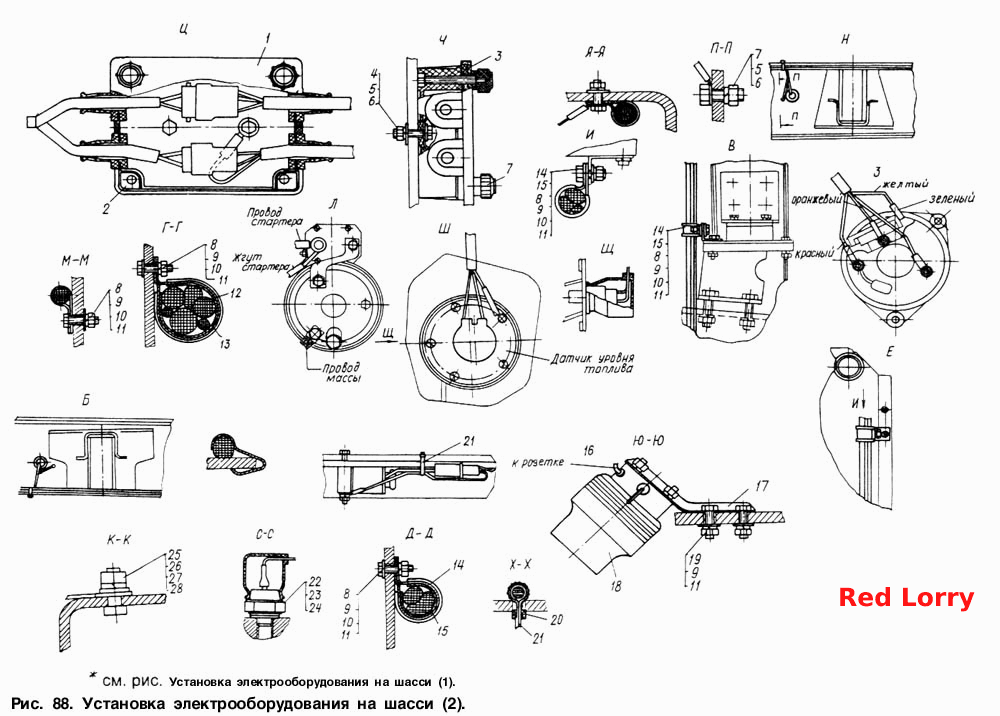

Установка электрооборудования на шасси (2)
100%
Название детали
Крышка
Заводской номер
6422-3724530
Количество на модель
1
№
1
Название детали
Основание
Заводской номер
64221-3724514
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
006-009-19-2-3
Количество на модель
4
№
3
Название детали
Болт
Заводской номер
201497
Количество на модель
2
№
4
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
26
№
5
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
7
№
6
Название детали
Болт
Заводской номер
201496
Количество на модель
5
№
7
Название детали
Болт
Заводской номер
201420
Количество на модель
24
№
8
Название детали
Гайка
Заводской номер
250508
Количество на модель
26
№
9
Название детали
Шайба
Заводской номер
252037
Количество на модель
26
№
10
Название детали
Шайба
Заводской номер
252134
Количество на модель
26
№
11
Название детали
Прокладка
Заводской номер
64227-3506028
Количество на модель
2
№
12
Название детали
Хомут
Заводской номер
64221-3724632
Количество на модель
2
№
13
Название детали
Прокладка
Заводской номер
64227-3506027
Количество на модель
14
№
14
Название детали
Хомут
Заводской номер
64221-3724631
Количество на модель
12
№
15
Название детали
Провод
Заводской номер
53362-3724083
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
5336-3719058
Количество на модель
1
№
17
Название детали
Фонарь подкузовной
Заводской номер
ФП103-3716000Г-Э
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
201422
Количество на модель
2
№
19
Название детали
Замок
Заводской номер
64221-3724618
Количество на модель
16
№
20
Название детали
Хомут
Заводской номер
64221-3724628
Количество на модель
30
№
21
Название детали
Шайба 12
Заводской номер
375818
Количество на модель
1
№
22
Название детали
КОЛЬЦО
Заводской номер
010-014-25-2-3
Количество на модель
2
№
23
Название детали
Включатель пневматический сигнала торможения, блокировки
Заводской номер
ММ125Д-3810600Э
Количество на модель
6
№
24
Название детали
Болт М12-6gх30
Заводской номер
201540
Количество на модель
1
№
25
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
1
№
26
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
252137
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 6422-3724530 | 1 | 1 | 1 | |||
| 2 | Основание | 64221-3724514 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | 006-009-19-2-3 | 4 | 4 | 3 | |||
| 4 | Болт | 201497 | 2 | 2 | 4 | |||
| 5 | Гайка М10-6Н | 250512 | 26 | 26 | 5 | |||
| 6 | Шайба 10Л | 252156 | 7 | 7 | 6 | |||
| 7 | Болт | 201496 | 5 | 5 | 7 | |||
| 8 | Болт | 201420 | 24 | 24 | 8 | |||
| 9 | Гайка | 250508 | 26 | 26 | 9 | |||
| 10 | Шайба | 252037 | 26 | 26 | 10 | |||
| 11 | Шайба | 252134 | 26 | 26 | 11 | |||
| 12 | Прокладка | 64227-3506028 | 2 | 2 | 12 | |||
| 13 | Хомут | 64221-3724632 | 2 | 2 | 13 | |||
| 14 | Прокладка | 64227-3506027 | 14 | 14 | 14 | |||
| 15 | Хомут | 64221-3724631 | 12 | 12 | 15 | |||
| 16 | Провод | 53362-3724083 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 5336-3719058 | 1 | 1 | 17 | |||
| 18 | Фонарь подкузовной | ФП103-3716000Г-Э | 1 | 1 | 18 | |||
| 19 | Болт | 201422 | 2 | 2 | 19 | |||
| 20 | Замок | 64221-3724618 | 16 | 16 | 20 | |||
| 21 | Хомут | 64221-3724628 | 30 | 30 | 21 | |||
| 22 | Шайба 12 | 375818 | 1 | 1 | 22 | |||
| 23 | КОЛЬЦО | 010-014-25-2-3 | 2 | 2 | 23 | |||
| 24 | Включатель пневматический сигнала торможения, блокировки | ММ125Д-3810600Э | 6 | 6 | 24 | |||
| 25 | Болт М12-6gх30 | 201540 | 1 | 1 | 25 | |||
| 26 | Гайка М12-6Н | 250514 | 1 | 1 | 26 | |||
| 27 | Шайба 12 | 252007 | 1 | 1 | 27 | |||
| 28 | Шайба | 252137 | 1 | 1 | 28 |
