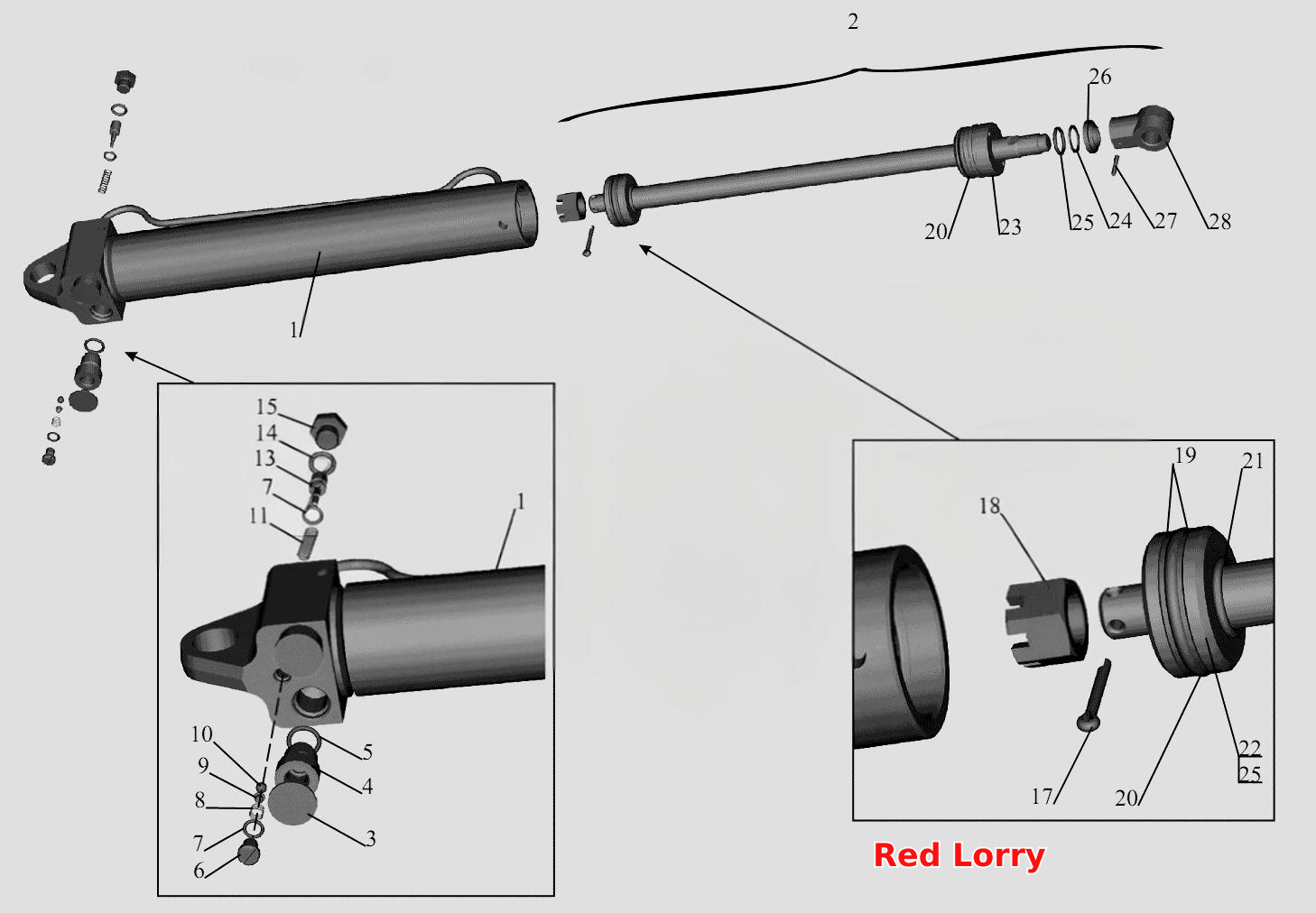

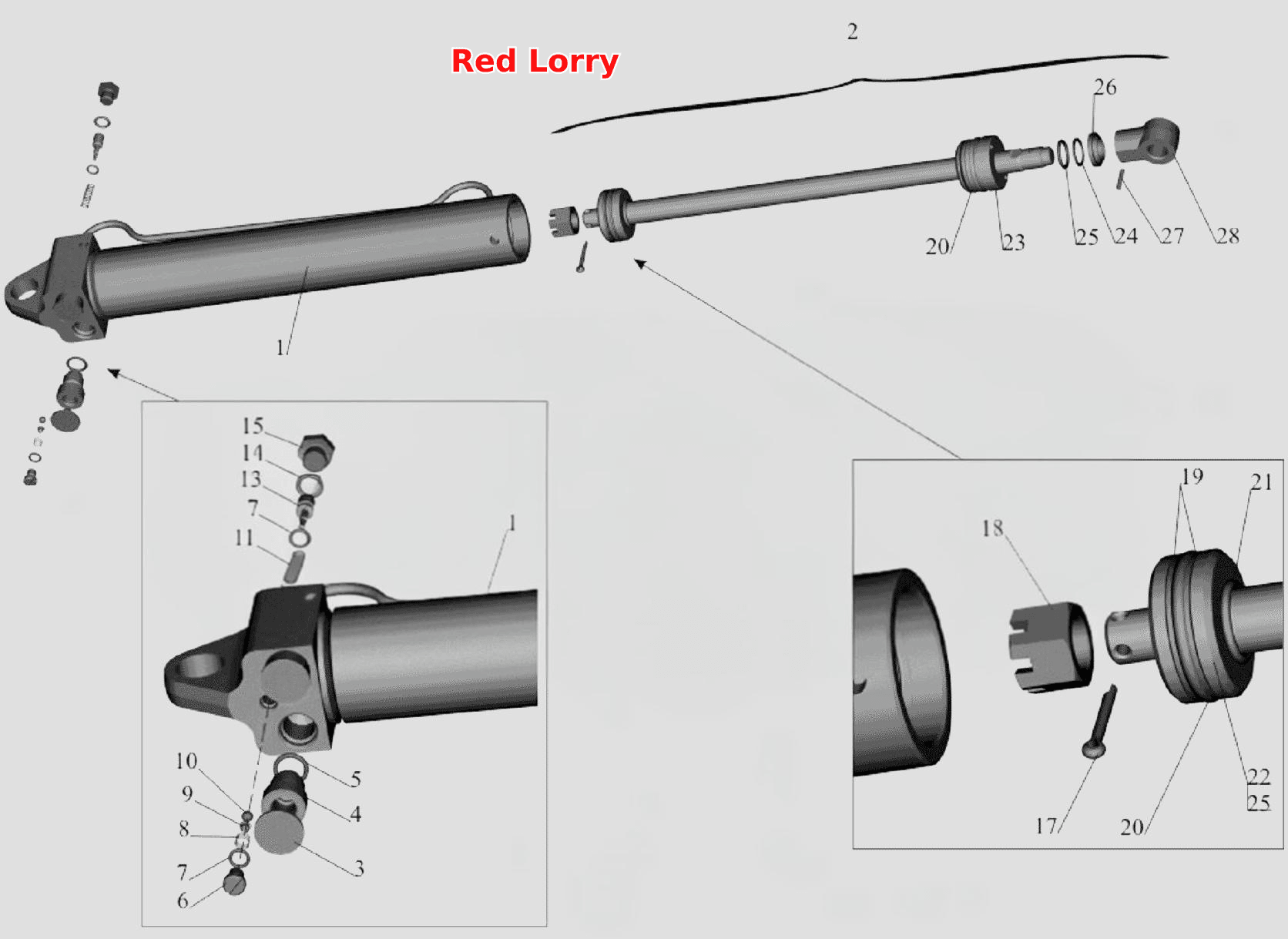

Гидроцилиндр 64221-5003010
100%
Название детали
Корпус цилиндра
Заводской номер
64221-5003015
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
64221-5003040
Количество на модель
1
№
2
Название детали
Заглушка М12x1.25
Заводской номер
378939
Количество на модель
2
№
3
Название детали
Дроссель с фильтрами
Заводской номер
64221-5003030
Количество на модель
2
№
4
Название детали
Кольцо
Заводской номер
015-019-25-2-3
Количество на модель
2
№
5
Название детали
Пробка
Заводской номер
64221-5003049
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
006-009-19-2-3
Количество на модель
2
№
7
Название детали
Пружина
Заводской номер
64221-5003045
Количество на модель
1
№
8
Название детали
Упор
Заводской номер
64221-5003057
Количество на модель
1
№
9
Название детали
Шарик
Заводской номер
6-20
Количество на модель
1
№
10
Название детали
Шарик
Заводской номер
6-60
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
64221-5003047
Количество на модель
1
№
11
Название детали
Толкатель
Заводской номер
64221-5003101
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
009-012-19-2-3
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
64221-5003158
Количество на модель
1
№
15
Название детали
Шплинт 4х25
Заводской номер
258053
Количество на модель
1
№
17
Название детали
Гайка Мх, Н
Заводской номер
250871
Количество на модель
1
№
18
Название детали
Шайба защитная
Заводской номер
64221-5003085
Количество на модель
2
№
19
Название детали
Кольцо
Заводской номер
037-045-46-2-3
Количество на модель
2
№
20
Название детали
Полукольцо стопорное
Заводской номер
64221-5003081
Количество на модель
2
№
21
Название детали
Поршень
Заводской номер
64221-5003042
Количество на модель
1
№
22
Название детали
Крышка
Заводской номер
64221-5003046
Количество на модель
1
№
23
Название детали
Шайба защитная
Заводской номер
64221-5003084
Количество на модель
1
№
24
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
2
№
25
Название детали
Кольцо защитное
Заводской номер
503-3405120
Количество на модель
1
№
26
Название детали
Штифт 4х22
Заводской номер
377352
Количество на модель
1
№
27
Название детали
Головка штока
Заводской номер
64221-5003051
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус цилиндра | 64221-5003015 | 1 | 1 | 1 | |||
| 2 | Шток | 64221-5003040 | 1 | 1 | 2 | |||
| 3 | Заглушка М12x1.25 | 378939 | 2 | 2 | 3 | |||
| 4 | Дроссель с фильтрами | 64221-5003030 | 2 | 2 | 4 | |||
| 5 | Кольцо | 015-019-25-2-3 | 2 | 2 | 5 | |||
| 6 | Пробка | 64221-5003049 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 006-009-19-2-3 | 2 | 2 | 7 | |||
| 8 | Пружина | 64221-5003045 | 1 | 1 | 8 | |||
| 9 | Упор | 64221-5003057 | 1 | 1 | 9 | |||
| 10 | Шарик | 6-20 | 1 | 1 | 10 | |||
| 10 | Шарик | 6-60 | 1 | 1 | 10 | |||
| 11 | Пружина | 64221-5003047 | 1 | 1 | 11 | |||
| 13 | Толкатель | 64221-5003101 | 1 | 1 | 13 | |||
| 14 | Кольцо | 009-012-19-2-3 | 1 | 1 | 14 | |||
| 15 | Пробка | 64221-5003158 | 1 | 1 | 15 | |||
| 17 | Шплинт 4х25 | 258053 | 1 | 1 | 17 | |||
| 18 | Гайка Мх, Н | 250871 | 1 | 1 | 18 | |||
| 19 | Шайба защитная | 64221-5003085 | 2 | 2 | 19 | |||
| 20 | Кольцо | 037-045-46-2-3 | 2 | 2 | 20 | |||
| 21 | Полукольцо стопорное | 64221-5003081 | 2 | 2 | 21 | |||
| 22 | Поршень | 64221-5003042 | 1 | 1 | 22 | |||
| 23 | Крышка | 64221-5003046 | 1 | 1 | 23 | |||
| 24 | Шайба защитная | 64221-5003084 | 1 | 1 | 24 | |||
| 25 | Кольцо- - | 020-025-30-2-3 | 2 | 2 | 25 | |||
| 26 | Кольцо защитное | 503-3405120 | 1 | 1 | 26 | |||
| 27 | Штифт 4х22 | 377352 | 1 | 1 | 27 | |||
| 28 | Головка штока | 64221-5003051 | 1 | 1 | 28 |
