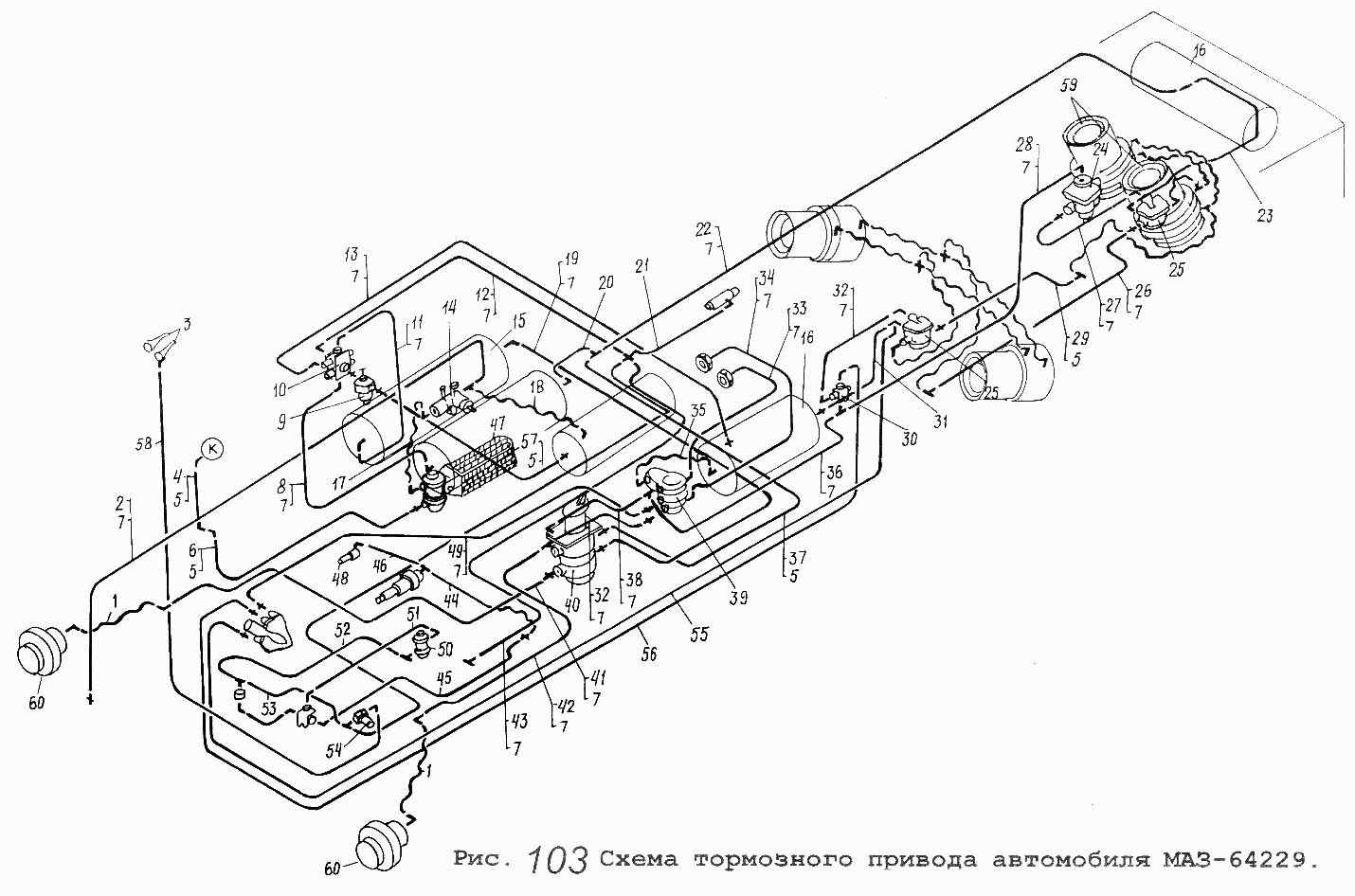

Схема тормозного привода автомобиля МАЗ-64229
100%
Название детали
Камера тормозная задняя
Заводской номер
24.3519200-01
Количество на модель
4
№
Камера тормозная задняя с пружинным энергоаккумулятором тип 24/24 100-3519200 (КАМАЗ, МАЗ, ЗИЛ, КрАЗ)
Производитель
RedLorry
Цена
2041.91 ₴
Наличие
В наличии
Заводской номер
100-3519200
Название детали
Камера тормозная
Заводской номер
100-3519200
Количество на модель
4
№
Камера тормозная задняя с пружинным энергоаккумулятором тип 24/24 100-3519200 (КАМАЗ, МАЗ, ЗИЛ, КрАЗ)
Производитель
RedLorry
Цена
2041.91 ₴
Наличие
В наличии
Заводской номер
100-3519200
Название детали
Камера тормозная
Заводской номер
100-3519210-01
Количество на модель
2
№
Название детали
Шланг
Заводской номер
6422-3506094
Количество на модель
2
№
1
Название детали
Трубка
Заводской номер
64229-3506130-10
Количество на модель
1
№
2
Название детали
Сигнал пневматический
Заводской номер
С40-3721000
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
504В-3506197И
Количество на модель
1
№
4
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
10
№
5
Название детали
Трубка
Заводской номер
6422-3506142-10
Количество на модель
1
№
6
Название детали
Кольцо
Заводской номер
008-011-19-2-3
Количество на модель
40
№
7
Название детали
Трубка
Заводской номер
6303-3506183
Количество на модель
1
№
8
Название детали
Предохранитель против замерзания
Заводской номер
100-3536010
Количество на модель
1
№
9
Название детали
Клапан четырехконтурный
Заводской номер
934.702.120.0
Количество на модель
1
№
10
Название детали
Трубка
Заводской номер
64229-3506194
Количество на модель
1
№
11
Название детали
Трубка
Заводской номер
64229-3506258
Количество на модель
1
№
12
Название детали
Трубка
Заводской номер
64229-3506240-20
Количество на модель
1
№
13
Название детали
Регулятор давления с предохранительным клапаном в сборе
Заводской номер
11.3512010
Количество на модель
1
№
14
Название детали
Ресивер А40-280
Заводской номер
6303-3513015-10
Количество на модель
2
№
15
Название детали
Ресивер А20-220
Заводской номер
5336-3513015
Количество на модель
3
№
16
Название детали
Шланг к клапану четырехконтурному
Заводской номер
5336-3506187-01
Количество на модель
1
№
17
Название детали
Шланг
Заводской номер
5549-3506187-02
Количество на модель
1
№
18
Название детали
Трубка
Заводской номер
64229-3506154
Количество на модель
1
№
20
Название детали
Трубка
Заводской номер
64229-3506307-20
Количество на модель
1
№
21
Название детали
Трубка
Заводской номер
64229-3506188-20
Количество на модель
1
№
22
Название детали
Трубка
Заводской номер
64229-3506187
Количество на модель
1
№
23
Название детали
Регулятор тормозных сил
Заводской номер
100-3533010
Количество на модель
1
№
24
Название детали
Клапан ускорительный
Заводской номер
11-3518010
Количество на модель
2
№
25
Название детали
Трубка
Заводской номер
64229-3506286-10
Количество на модель
1
№
26
Название детали
Трубка
Заводской номер
64229-3506280-10
Количество на модель
1
№
27
Название детали
Трубка
Заводской номер
64229-3506158-10
Количество на модель
1
№
28
Название детали
Трубка
Заводской номер
64229-3506178-10
Количество на модель
1
№
29
Название детали
Клапан двухмагистрапьный
Заводской номер
64221-3562010
Количество на модель
2
№
30
Название детали
Клапан двухмагистральный
Заводской номер
100.3562010
Количество на модель
2
№
30
Название детали
Трубка
Заводской номер
64229-3506142-20
Количество на модель
1
№
31
Название детали
Трубка
Заводской номер
64229-3506183-10
Количество на модель
2
№
32
Название детали
Трубка
Заводской номер
64229-3506336-20
Количество на модель
1
№
33
Название детали
Трубка
Заводской номер
64229-3506337-20
Количество на модель
1
№
34
Название детали
Шланг к задним тормозным камерам
Заводской номер
6422-3506085-01
Количество на модель
1
№
35
Название детали
Трубка
Заводской номер
64229-3506289-10
Количество на модель
1
№
36
Название детали
Трубка
Заводской номер
64229-3506243-20
Количество на модель
1
№
37
Название детали
Трубка к электромагнитному клапану
Заводской номер
64229-3506146-10
Количество на модель
1
№
38
Название детали
Клапан управления прицепом
Заводской номер
943.002.521.0
Количество на модель
1
№
39
Название детали
Кран тормозной двухсекционный с рычагом
Заводской номер
100-3514008
Количество на модель
1
№
40
Название детали
Трубка
Заводской номер
64229-3506282-10
Количество на модель
1
№
41
Название детали
Трубка
Заводской номер
64229-3506283-10
Количество на модель
1
№
42
Название детали
Трубка
Заводской номер
64229-3506248-20
Количество на модель
1
№
43
Название детали
Трубка
Заводской номер
5336-3570230
Количество на модель
1
№
44
Название детали
Трубка
Заводской номер
64229-3506139-10
Количество на модель
1
№
45
Название детали
Трубка
Заводской номер
5336-3570234
Количество на модель
1
№
46
Название детали
Влагоотделитель в сборе
Заводской номер
11.3511010
Количество на модель
1
№
47
Название детали
Цилиндр
Заводской номер
100-3570110
Количество на модель
1
№
48
Название детали
Трубка
Заводской номер
64229-3506132-10
Количество на модель
1
№
49
Название детали
Кран
Заводской номер
100-3537110
Количество на модель
1
№
50
Название детали
Трубка
Заводской номер
64226-3570240-10
Количество на модель
1
№
51
Название детали
Трубка
Заводской номер
64226-3570212-10
Количество на модель
1
№
52
Название детали
Трубка
Заводской номер
5516-1115040
Количество на модель
1
№
53
Название детали
Клапан электромагнитный
Заводской номер
16.3741000
Количество на модель
1
№
54
Название детали
Трубка
Заводской номер
64229-3506180-20
Количество на модель
1
№
55
Название детали
Трубка
Заводской номер
64229-3506136-10
Количество на модель
1
№
56
Название детали
Трубка
Заводской номер
64229-3506148-20
Количество на модель
1
№
57
Название детали
Трубка
Заводской номер
64226-3506316
Количество на модель
1
№
58
Название детали
Камера тормозная задняя
Заводской номер
5336-3519200
Количество на модель
4
№
59
Название детали
Камера тормозная передняя
Заводской номер
5336-3519210-01
Количество на модель
2
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Камера тормозная задняя | 24.3519200-01 | 4 | 4 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Камера тормозная | 100-3519200 | 4 | 4 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Камера тормозная | 100-3519210-01 | 2 | 2 | |||||||||||||||||||||||
| 1 | Шланг | 6422-3506094 | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Трубка | 64229-3506130-10 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Сигнал пневматический | С40-3721000 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Трубка | 504В-3506197И | 1 | 1 | 4 | |||||||||||||||||||||
| 5 | Кольцо- - | 012-016-25-2-3 | 10 | 10 | 5 | |||||||||||||||||||||
| 6 | Трубка | 6422-3506142-10 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Кольцо | 008-011-19-2-3 | 40 | 40 | 7 | |||||||||||||||||||||
| 8 | Трубка | 6303-3506183 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Предохранитель против замерзания | 100-3536010 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Клапан четырехконтурный | 934.702.120.0 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Трубка | 64229-3506194 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Трубка | 64229-3506258 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Трубка | 64229-3506240-20 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Регулятор давления с предохранительным клапаном в сборе | 11.3512010 | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Ресивер А40-280 | 6303-3513015-10 | 2 | 2 | 15 | |||||||||||||||||||||
| 16 | Ресивер А20-220 | 5336-3513015 | 3 | 3 | 16 | |||||||||||||||||||||
| 17 | Шланг к клапану четырехконтурному | 5336-3506187-01 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Шланг | 5549-3506187-02 | 1 | 1 | 18 | |||||||||||||||||||||
| 20 | Трубка | 64229-3506154 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Трубка | 64229-3506307-20 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Трубка | 64229-3506188-20 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Трубка | 64229-3506187 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Регулятор тормозных сил | 100-3533010 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Клапан ускорительный | 11-3518010 | 2 | 2 | 25 | |||||||||||||||||||||
| 26 | Трубка | 64229-3506286-10 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Трубка | 64229-3506280-10 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Трубка | 64229-3506158-10 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Трубка | 64229-3506178-10 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Клапан двухмагистрапьный | 64221-3562010 | 2 | 2 | 30 | |||||||||||||||||||||
| 30 | Клапан двухмагистральный | 100.3562010 | 2 | 2 | 30 | |||||||||||||||||||||
| 31 | Трубка | 64229-3506142-20 | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Трубка | 64229-3506183-10 | 2 | 2 | 32 | |||||||||||||||||||||
| 33 | Трубка | 64229-3506336-20 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Трубка | 64229-3506337-20 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Шланг к задним тормозным камерам | 6422-3506085-01 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Трубка | 64229-3506289-10 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Трубка | 64229-3506243-20 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Трубка к электромагнитному клапану | 64229-3506146-10 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Клапан управления прицепом | 943.002.521.0 | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Кран тормозной двухсекционный с рычагом | 100-3514008 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Трубка | 64229-3506282-10 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Трубка | 64229-3506283-10 | 1 | 1 | 42 | |||||||||||||||||||||
| 43 | Трубка | 64229-3506248-20 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Трубка | 5336-3570230 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Трубка | 64229-3506139-10 | 1 | 1 | 45 | |||||||||||||||||||||
| 46 | Трубка | 5336-3570234 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Влагоотделитель в сборе | 11.3511010 | 1 | 1 | 47 | |||||||||||||||||||||
| 48 | Цилиндр | 100-3570110 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | Трубка | 64229-3506132-10 | 1 | 1 | 49 | |||||||||||||||||||||
| 50 | Кран | 100-3537110 | 1 | 1 | 50 | |||||||||||||||||||||
| 51 | Трубка | 64226-3570240-10 | 1 | 1 | 51 | |||||||||||||||||||||
| 52 | Трубка | 64226-3570212-10 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | Трубка | 5516-1115040 | 1 | 1 | 53 | |||||||||||||||||||||
| 54 | Клапан электромагнитный | 16.3741000 | 1 | 1 | 54 | |||||||||||||||||||||
| 55 | Трубка | 64229-3506180-20 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Трубка | 64229-3506136-10 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Трубка | 64229-3506148-20 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Трубка | 64226-3506316 | 1 | 1 | 58 | |||||||||||||||||||||
| 59 | Камера тормозная задняя | 5336-3519200 | 4 | 4 | 59 | |||||||||||||||||||||
| 60 | Камера тормозная передняя | 5336-3519210-01 | 2 | 2 | 60 | |||||||||||||||||||||
