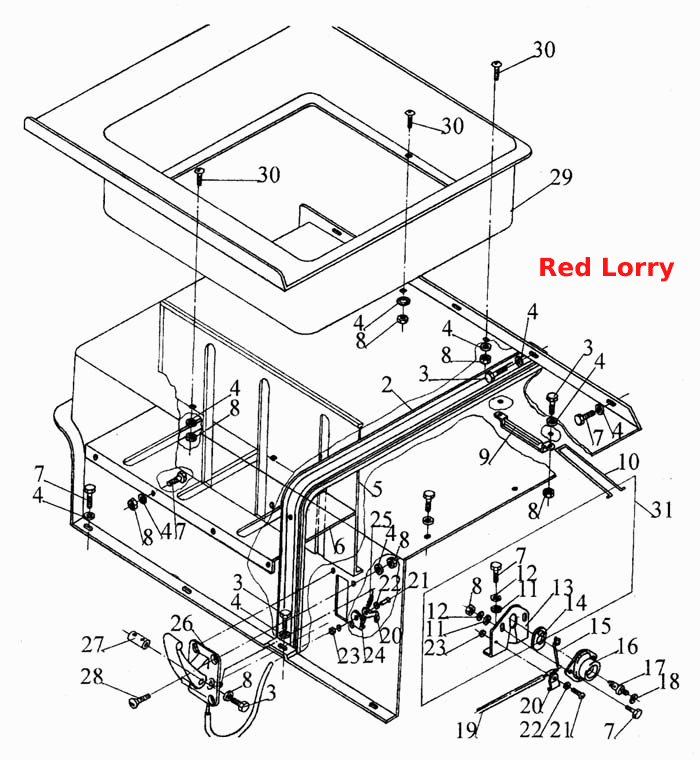

Установка инструментального ящика
100%
Название детали
Ящик инструментальный
Заводской номер
6430-5108012
Количество на модель
1
№
1
Название детали
Усилитель
Заводской номер
6430-5108020
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
201418
Количество на модель
12
№
3
Название детали
Шайба 6
Заводской номер
252263
Количество на модель
35
№
4
Название детали
Панель
Заводской номер
6430-5108018
Количество на модель
1
№
5
Название детали
Панель средняя
Заводской номер
6430-5108019
Количество на модель
1
№
6
Название детали
Болт М6-6gх12
Заводской номер
201416
Количество на модель
20
№
7
Название детали
Гайка
Заводской номер
250508
Количество на модель
23
№
8
Название детали
Направляющая
Заводской номер
6430-5108038
Количество на модель
1
№
9
Название детали
Упор
Заводской номер
6430-5108039
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
252037
Количество на модель
4
№
11
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
4
№
12
Название детали
Кронштейн
Заводской номер
6430-5108041
Количество на модель
1
№
13
Название детали
Упор
Заводской номер
6430-8406020
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
6430-8406024
Количество на модель
1
№
15
Название детали
Корпус замка
Заводской номер
6430-8406018
Количество на модель
1
№
16
Название детали
Фиксатор
Заводской номер
6430-8406022
Количество на модель
1
№
17
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
1
№
18
Название детали
Трос
Заводской номер
6430-8406070
Количество на модель
1
№
19
Название детали
Прижим
Заводской номер
6430-8406073
Количество на модель
2
№
20
Название детали
Винт М5-6gх14
Заводской номер
220079
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
252003
Количество на модель
2
№
22
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
2
№
23
Название детали
Кронштейн
Заводской номер
6430-8406064
Количество на модель
1
№
24
Название детали
Пружина
Заводской номер
504В-6804080-10
Количество на модель
1
№
25
Название детали
Привод замка
Заводской номер
6430-8406040
Количество на модель
1
№
26
Название детали
Ось
Заводской номер
6430-8406056
Количество на модель
1
№
27
Название детали
Винт 2М6-6gx14
Заводской номер
233064-01
Количество на модель
4
№
28
Название детали
Подставка-ящик
Заводской номер
6430-8219249
Количество на модель
1
№
29
Название детали
Болт М6-6gx20
Заводской номер
210358
Количество на модель
4
№
30
Название детали
Уплотнитель
Заводской номер
6430-5108043
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ящик инструментальный | 6430-5108012 | 1 | 1 | 1 | |||
| 2 | Усилитель | 6430-5108020 | 1 | 1 | 2 | |||
| 3 | Болт | 201418 | 12 | 12 | 3 | |||
| 4 | Шайба 6 | 252263 | 35 | 35 | 4 | |||
| 5 | Панель | 6430-5108018 | 1 | 1 | 5 | |||
| 6 | Панель средняя | 6430-5108019 | 1 | 1 | 6 | |||
| 7 | Болт М6-6gх12 | 201416 | 20 | 20 | 7 | |||
| 8 | Гайка | 250508 | 23 | 23 | 8 | |||
| 9 | Направляющая | 6430-5108038 | 1 | 1 | 9 | |||
| 10 | Упор | 6430-5108039 | 1 | 1 | 10 | |||
| 11 | Шайба | 252037 | 4 | 4 | 11 | |||
| 12 | Шайба 6Л | 252154 | 4 | 4 | 12 | |||
| 13 | Кронштейн | 6430-5108041 | 1 | 1 | 13 | |||
| 14 | Упор | 6430-8406020 | 1 | 1 | 14 | |||
| 15 | Пружина | 6430-8406024 | 1 | 1 | 15 | |||
| 16 | Корпус замка | 6430-8406018 | 1 | 1 | 16 | |||
| 17 | Фиксатор | 6430-8406022 | 1 | 1 | 17 | |||
| 18 | Шайба 8Л | 252155 | 1 | 1 | 18 | |||
| 19 | Трос | 6430-8406070 | 1 | 1 | 19 | |||
| 20 | Прижим | 6430-8406073 | 2 | 2 | 20 | |||
| 21 | Винт М5-6gх14 | 220079 | 2 | 2 | 21 | |||
| 22 | Шайба | 252003 | 2 | 2 | 22 | |||
| 23 | Гайка М5-6Н | 250464 | 2 | 2 | 23 | |||
| 24 | Кронштейн | 6430-8406064 | 1 | 1 | 24 | |||
| 25 | Пружина | 504В-6804080-10 | 1 | 1 | 25 | |||
| 26 | Привод замка | 6430-8406040 | 1 | 1 | 26 | |||
| 27 | Ось | 6430-8406056 | 1 | 1 | 27 | |||
| 28 | Винт 2М6-6gx14 | 233064-01 | 4 | 4 | 28 | |||
| 29 | Подставка-ящик | 6430-8219249 | 1 | 1 | 29 | |||
| 30 | Болт М6-6gx20 | 210358 | 4 | 4 | 30 | |||
| 31 | Уплотнитель | 6430-5108043 | 1 | 1 | 31 |
