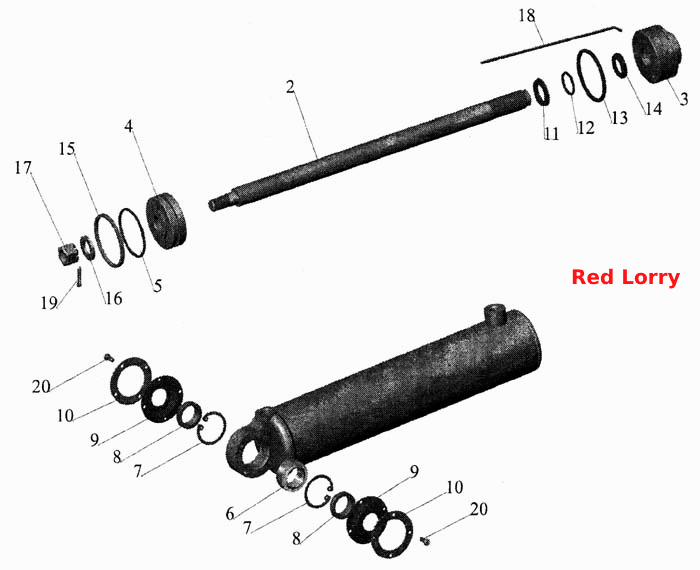

Цилиндр
100%
Название детали
Труба
Заводской номер
ЦГ80-360-3405023-20
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
ЦГ80-360-3405046-20
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ЦГ80-360-3405058-20
Количество на модель
1
№
3
Название детали
Поршень
Заводской номер
ЦГ80-280-3405242-10
Количество на модель
1
№
4
Название детали
Кольцо
Заводской номер
ЦГ80-360-3405044
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
ШСП30
Количество на модель
1
№
6
Название детали
Кольцо Б47
Заводской номер
400413
Количество на модель
2
№
7
Название детали
Втулка
Заводской номер
ЦГ80-280-3405032
Количество на модель
2
№
8
Название детали
Уплотнитель
Заводской номер
ЦГ80-280-3405040
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
ЦГ80-280-3405041
Количество на модель
2
№
10
Название детали
Манжета
Заводской номер
ЦГ80-280-3405087
Количество на модель
1
№
11
Название детали
Кольцо 028-033-30
Заводской номер
Кольцо 028-033-30
Количество на модель
1
№
12
Название детали
Кольцо 072-080-46
Заводской номер
Кольцо 072-080-46
Количество на модель
1
№
13
Название детали
Грязесьемник
Заводской номер
ЦГ80-280-3405120-10
Количество на модель
1
№
14
Название детали
Кольцо 067-075-46
Заводской номер
Кольцо 067-075-46
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
252019
Количество на модель
1
№
16
Название детали
Гайка М20х1,5-5Н6Н
Заводской номер
250908
Количество на модель
1
№
17
Название детали
Штифт
Заводской номер
ЦГ80-280-3405305
Количество на модель
1
№
18
Название детали
Шплинт 4х40
Заводской номер
258056
Количество на модель
1
№
19
Название детали
Винт М5х10
Заводской номер
220077
Количество на модель
8
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | ЦГ80-360-3405023-20 | 1 | 1 | 1 | |||
| 2 | Шток | ЦГ80-360-3405046-20 | 1 | 1 | 2 | |||
| 3 | Крышка | ЦГ80-360-3405058-20 | 1 | 1 | 3 | |||
| 4 | Поршень | ЦГ80-280-3405242-10 | 1 | 1 | 4 | |||
| 5 | Кольцо | ЦГ80-360-3405044 | 1 | 1 | 5 | |||
| 6 | Подшипник | ШСП30 | 1 | 1 | 6 | |||
| 7 | Кольцо Б47 | 400413 | 2 | 2 | 7 | |||
| 8 | Втулка | ЦГ80-280-3405032 | 2 | 2 | 8 | |||
| 9 | Уплотнитель | ЦГ80-280-3405040 | 2 | 2 | 9 | |||
| 10 | Шайба | ЦГ80-280-3405041 | 2 | 2 | 10 | |||
| 11 | Манжета | ЦГ80-280-3405087 | 1 | 1 | 11 | |||
| 12 | Кольцо 028-033-30 | Кольцо 028-033-30 | 1 | 1 | 12 | |||
| 13 | Кольцо 072-080-46 | Кольцо 072-080-46 | 1 | 1 | 13 | |||
| 14 | Грязесьемник | ЦГ80-280-3405120-10 | 1 | 1 | 14 | |||
| 15 | Кольцо 067-075-46 | Кольцо 067-075-46 | 1 | 1 | 15 | |||
| 16 | Шайба | 252019 | 1 | 1 | 16 | |||
| 17 | Гайка М20х1,5-5Н6Н | 250908 | 1 | 1 | 17 | |||
| 18 | Штифт | ЦГ80-280-3405305 | 1 | 1 | 18 | |||
| 19 | Шплинт 4х40 | 258056 | 1 | 1 | 19 | |||
| 20 | Винт М5х10 | 220077 | 8 | 8 | 20 |
