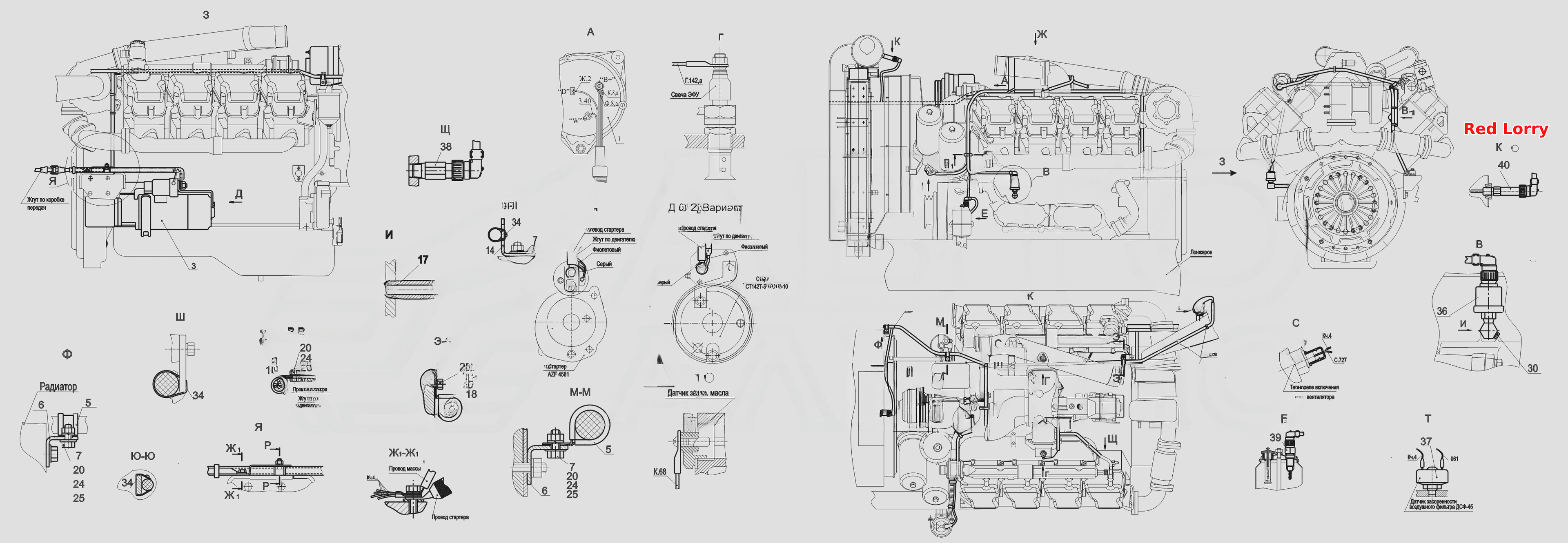

Расположение электрооборудования на двигателе 544008-3700098, (-700)
100%
Название детали
Установка генератора
Заводской номер
642208-3700011
Количество на модель
1
№
1
Название детали
Установка стартера
Заводской номер
5337-3700031
Количество на модель
1
№
3
Название детали
Установка стартера
Заводской номер
551605-3700031
Количество на модель
1
№
3
Название детали
Хомут
Заводской номер
64221-3724614
Количество на модель
2
№
5
Название детали
Угольник оттяжной пружины
Заводской номер
504В-3504046
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
252037
Количество на модель
4
№
7
Название детали
Кляммер
Заводской номер
403602
Количество на модель
№
9
Название детали
Прокладка
Заводской номер
64227-3506028
Количество на модель
№
12
Название детали
Кронштейн
Заводской номер
543268-3724294
Количество на модель
№
13
Название детали
Кронштейн
Заводской номер
64302-3724702
Количество на модель
№
14
Название детали
Хомут
Заводской номер
64221-3724634
Количество на модель
№
15
Название детали
Кронштейн
Заводской номер
6430-3724702-010
Количество на модель
№
16
Название детали
Переходник
Заводской номер
533702-3810058
Количество на модель
№
17
Название детали
Втулка
Заводской номер
555102-8609067
Количество на модель
№
18
Название детали
Втулка
Заводской номер
7908-3408130
Количество на модель
№
18
Название детали
Болт
Заводской номер
201420
Количество на модель
4
№
20
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
201495
Количество на модель
№
22
Название детали
Болт M- x
Заводской номер
201585
Количество на модель
№
23
Название детали
Гайка
Заводской номер
250508
Количество на модель
№
24
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
№
25
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
№
26
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
№
27
Название детали
Шайба Л
Заводской номер
252158
Количество на модель
№
28
Название детали
Пробка
Заводской номер
262541
Количество на модель
№
30
Название детали
Кабельная стяжка
Заводской номер
8320236
Количество на модель
12
№
34
Название детали
Датчик комбинированный давления ДКД-2
Заводской номер
АДЮИ.406222.002-01
Количество на модель
№
36
Название детали
Датчик засорения воздушного фильтра
Заводской номер
АДЮИ.406422.001
Количество на модель
№
37
Название детали
Датчик указателя температуры жидкости ДУТЖ-03
Заводской номер
АДЮИ.453842.001
Количество на модель
№
38
Название детали
Датчик-гидросигнализатор ДГС-М-501-24-01
Заводской номер
8.240.06.5012.00.000
Количество на модель
№
39
Название детали
Датчик-гидросигнализатор ДГС-М-01-24-01-М
Заводской номер
ЦИКС.407722.002-01
Количество на модель
№
39
Название детали
Датчик гидросигнализатор ДГС-Т- 401-24-01
Заводской номер
8.240.06.4012.00.000
Количество на модель
№
40
Название детали
Датчик-гидросигнализатор ДГС-Т-01-24-01-К
Заводской номер
ЦИКС.407722.001-01
Количество на модель
№
40
Название детали
Жгут по двигателю
Заводской номер
544008-3724160-075
Количество на модель
№
42
Название детали
Жгут по двигателю
Заводской номер
544008-3724160-775
Количество на модель
№
42
Название детали
Жгут по двигателю
Заводской номер
5440A8-3724160
Количество на модель
1
№
42
Название детали
Жгут по двигателю
Заводской номер
5440A8-3724160-700
Количество на модель
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка генератора | 642208-3700011 | 1 | 1 | 1 | |||
| 3 | Установка стартера | 5337-3700031 | 1 | 1 | 3 | |||
| 3 | Установка стартера | 551605-3700031 | 1 | 1 | 3 | |||
| 5 | Хомут | 64221-3724614 | 2 | 2 | 5 | |||
| 6 | Угольник оттяжной пружины | 504В-3504046 | 2 | 2 | 6 | |||
| 7 | Шайба | 252037 | 4 | 4 | 7 | |||
| 9 | Кляммер | 403602 | 9 | |||||
| 12 | Прокладка | 64227-3506028 | 12 | |||||
| 13 | Кронштейн | 543268-3724294 | 13 | |||||
| 14 | Кронштейн | 64302-3724702 | 14 | |||||
| 15 | Хомут | 64221-3724634 | 15 | |||||
| 16 | Кронштейн | 6430-3724702-010 | 16 | |||||
| 17 | Переходник | 533702-3810058 | 17 | |||||
| 18 | Втулка | 555102-8609067 | 18 | |||||
| 18 | Втулка | 7908-3408130 | 18 | |||||
| 20 | Болт | 201420 | 4 | 4 | 20 | |||
| 21 | Болт М8-6gх20 | 201456 | 1 | 1 | 21 | |||
| 22 | Болт | 201495 | 22 | |||||
| 23 | Болт M- x | 201585 | 23 | |||||
| 24 | Гайка | 250508 | 24 | |||||
| 25 | Шайба 6Л | 252154 | 25 | |||||
| 26 | Шайба 8Л | 252155 | 26 | |||||
| 27 | Шайба 10Л | 252156 | 27 | |||||
| 28 | Шайба Л | 252158 | 28 | |||||
| 30 | Пробка | 262541 | 30 | |||||
| 34 | Кабельная стяжка | 8320236 | 12 | 12 | 34 | |||
| 36 | Датчик комбинированный давления ДКД-2 | АДЮИ.406222.002-01 | 36 | |||||
| 37 | Датчик засорения воздушного фильтра | АДЮИ.406422.001 | 37 | |||||
| 38 | Датчик указателя температуры жидкости ДУТЖ-03 | АДЮИ.453842.001 | 38 | |||||
| 39 | Датчик-гидросигнализатор ДГС-М-501-24-01 | 8.240.06.5012.00.000 | 39 | |||||
| 39 | Датчик-гидросигнализатор ДГС-М-01-24-01-М | ЦИКС.407722.002-01 | 39 | |||||
| 40 | Датчик гидросигнализатор ДГС-Т- 401-24-01 | 8.240.06.4012.00.000 | 40 | |||||
| 40 | Датчик-гидросигнализатор ДГС-Т-01-24-01-К | ЦИКС.407722.001-01 | 40 | |||||
| 42 | Жгут по двигателю | 544008-3724160-075 | 42 | |||||
| 42 | Жгут по двигателю | 544008-3724160-775 | 42 | |||||
| 42 | Жгут по двигателю | 5440A8-3724160 | 1 | 1 | 42 | |||
| 42 | Жгут по двигателю | 5440A8-3724160-700 | 42 |
