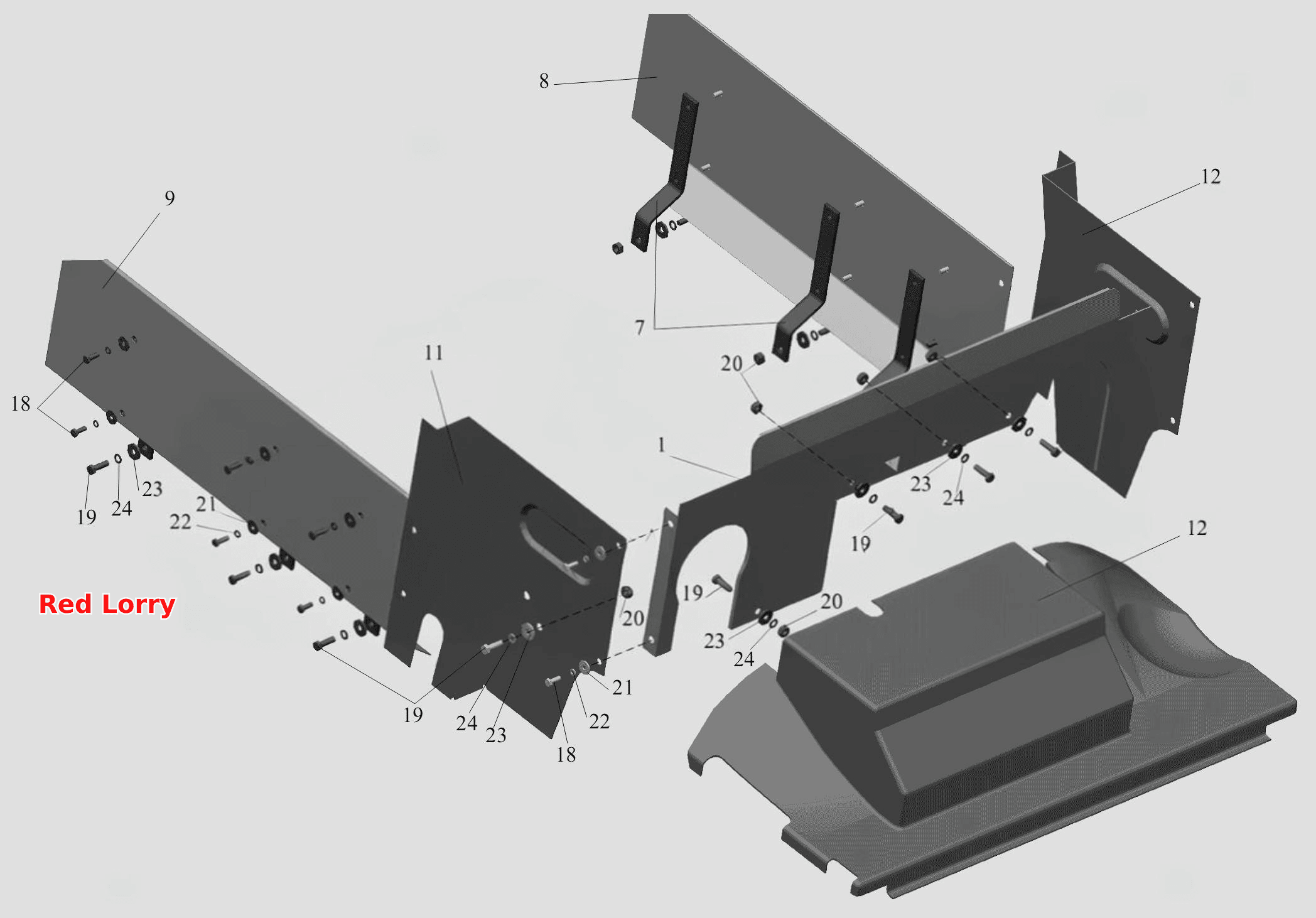

Установка шумоизоляционных экранов 5440A8-1061003
100%
Название детали
Экран задний
Заводской номер
544008-1061570
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
544008-1061012
Количество на модель
6
№
7
Название детали
Экран верхний боковой
Заводской номер
544008-1061136
Количество на модель
1
№
8
Название детали
Экран верхний боковой
Заводской номер
544008-1061137
Количество на модель
1
№
9
Название детали
Экран верхний задний
Заводской номер
544008-1061146
Количество на модель
1
№
10
Название детали
Экран верхний задний
Заводской номер
544008-1061147
Количество на модель
1
№
11
Название детали
Короб
Заводской номер
544008-1061180-006
Количество на модель
1
№
12
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
20
№
18
Название детали
Болт М10-6gх30
Заводской номер
201499
Количество на модель
12
№
19
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
12
№
20
Название детали
Шайба 8
Заводской номер
252038
Количество на модель
20
№
21
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
20
№
22
Название детали
Шайба 10
Заводской номер
252039
Количество на модель
12
№
23
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
12
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Экран задний | 544008-1061570 | 1 | 1 | 1 | |||
| 7 | Кронштейн | 544008-1061012 | 6 | 6 | 7 | |||
| 8 | Экран верхний боковой | 544008-1061136 | 1 | 1 | 8 | |||
| 9 | Экран верхний боковой | 544008-1061137 | 1 | 1 | 9 | |||
| 10 | Экран верхний задний | 544008-1061146 | 1 | 1 | 10 | |||
| 11 | Экран верхний задний | 544008-1061147 | 1 | 1 | 11 | |||
| 12 | Короб | 544008-1061180-006 | 1 | 1 | 12 | |||
| 18 | Болт М8-6gх20 | 201456 | 20 | 20 | 18 | |||
| 19 | Болт М10-6gх30 | 201499 | 12 | 12 | 19 | |||
| 20 | Гайка М10-6Н | 250512 | 12 | 12 | 20 | |||
| 21 | Шайба 8 | 252038 | 20 | 20 | 21 | |||
| 22 | Шайба 8Л | 252155 | 20 | 20 | 22 | |||
| 23 | Шайба 10 | 252039 | 12 | 12 | 23 | |||
| 24 | Шайба 10Л | 252156 | 12 | 12 | 24 |
