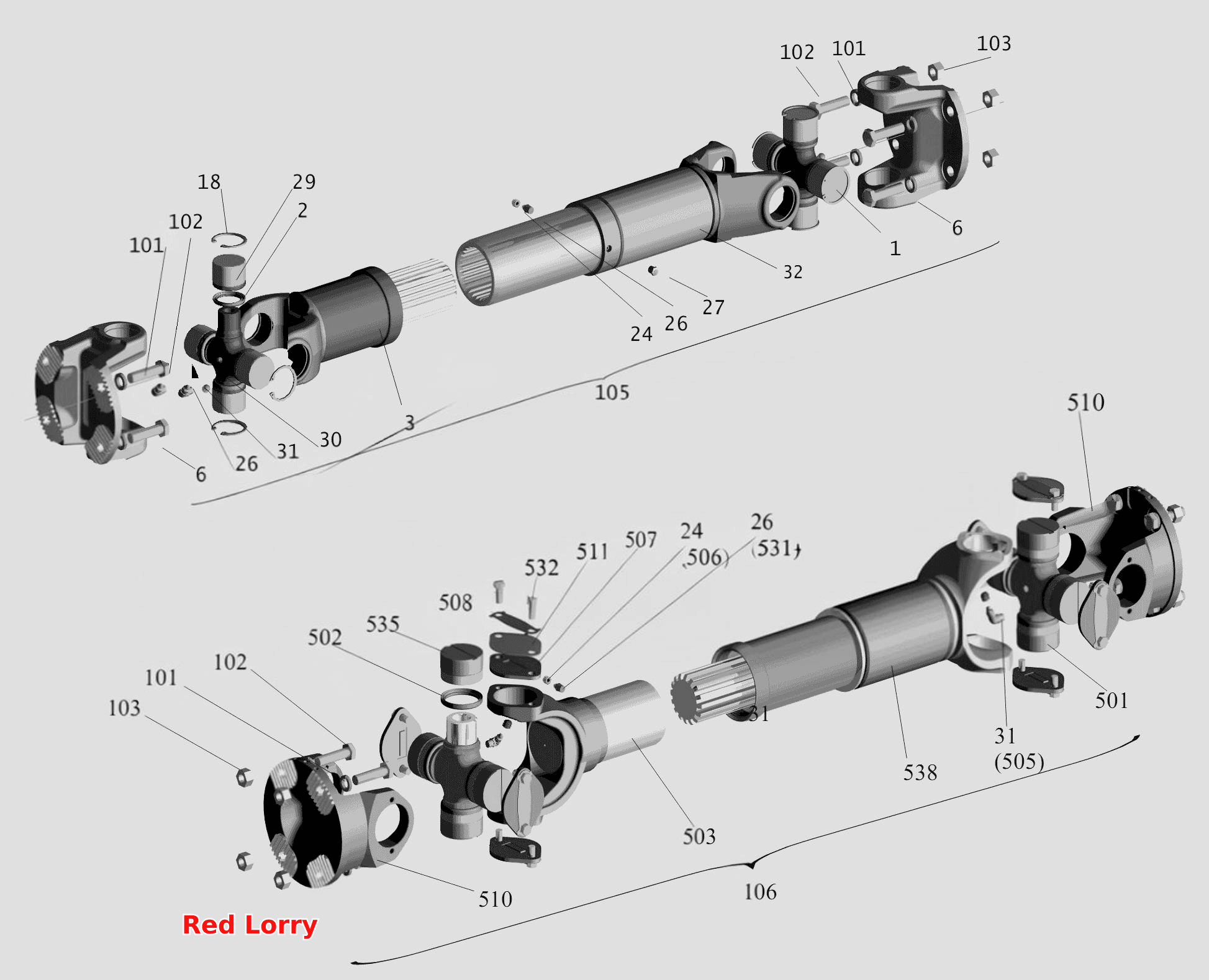

Установка карданных валов
100%
Название детали
Крестовина
Заводской номер
53205-2205026-10
Количество на модель
2
№
1
Название детали
Уплотнение торцевое
Заводской номер
53205-2205036
Количество на модель
8
№
2
Название детали
Вилка скользящая
Заводской номер
6422-2205047-10
Количество на модель
1
№
3
Название детали
Фланец-вилка
Заводской номер
53205-2205023-22
Количество на модель
2
№
6
Название детали
Кольцо стопорное
Заводской номер
53205-2205040
Количество на модель
8
№
18
Название детали
Колпачок пресс- масленки
Заводской номер
24-2904142
Количество на модель
3+3
№
24
Название детали
Масленка 1.3.Ц6
Заводской номер
264020
Количество на модель
1+1
№
26
Название детали
Клапан предохранительный
Заводской номер
6422-3515006
Количество на модель
1
№
27
Название детали
Подшипник роликовый игольчатый с одним наружным кольцом
Заводской номер
804707А1С10
Количество на модель
8
№
29
Название детали
Крестовина
Заводской номер
53205-2205030-10
Количество на модель
2
№
30
Название детали
Масленка 2.3.90.Ц6
Заводской номер
264040
Количество на модель
2+2
№
31
Название детали
Вал карданный в сборе
Заводской номер
6430-2201015
Количество на модель
1
№
32
Название детали
Вал карданный в сборе
Заводской номер
54341-2201015-20
Количество на модель
1
№
32
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
8+8
№
101
Название детали
Болт М14х1,5-6gx50
Заводской номер
372217
Количество на модель
8+8
№
102
Название детали
Гайка М14х1,5-6Н
Заводской номер
374633
Количество на модель
8+8
№
103
Название детали
Карданный вал в сборе привода заднего моста
Заводской номер
6430-2201010
Количество на модель
№
105
Название детали
Карданный вал в сборе привода среднего моста
Заводской номер
650108-2205010
Количество на модель
1
№
105
Название детали
Карданный вал в сборе привода заднего моста
Заводской номер
54341-2201010-10
Количество на модель
1
№
105
Название детали
Карданный вал в сборе привода среднего моста
Заводской номер
643008-2205010-020
Количество на модель
№
106
Название детали
Карданный вал в сборе привода среднего моста
Заводской номер
650108-2205010-010
Количество на модель
№
106
Название детали
Карданный вал в сборе привода среднего моста
Заводской номер
643008-2205010-010
Количество на модель
1
№
106
Название детали
Крестовина
Заводской номер
7522-2201026-10
Количество на модель
2
№
501
Название детали
Уплотнение торцевое
Заводской номер
7522-2201036
Количество на модель
8
№
502
Название детали
Вилка скользящая
Заводской номер
64221-2201047
Количество на модель
1
№
503
Название детали
Крестовина
Заводской номер
7522-2201030-10
Количество на модель
2
№
504
Название детали
Крышка
Заводской номер
525-2201040-10
Количество на модель
8
№
507
Название детали
Пластина стопорная
Заводской номер
525-2201041-11
Количество на модель
8
№
508
Название детали
Фланец-вилка
Заводской номер
64226-2201049
Количество на модель
2
№
510
Название детали
Балансировочная плита
Заводской номер
7806-2205070
Количество на модель
№
511
Название детали
Болт М10х1
Заводской номер
340161
Количество на модель
16
№
532
Название детали
Подшипник 804709А2С10
Заводской номер
804709А2С10
Количество на модель
8
№
535
Название детали
Вал карданный, входит в карданный вал привода среднего моста
Заводской номер
650108-2205013-010
Количество на модель
1
№
538
Название детали
Вал карданный, входит в карданный вал привода среднего моста
Заводской номер
643008-2205013-010
Количество на модель
1
№
538
Название детали
Вал карданный, входит в карданный вал привода среднего моста
Заводской номер
643008-2205013-020
Количество на модель
1
№
538
Название детали
Вал карданный, входит в карданный вал привода среднего моста
Заводской номер
650108-2205013
Количество на модель
1
№
538
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крестовина | 53205-2205026-10 | 2 | 2 | 1 | |||
| 2 | Уплотнение торцевое | 53205-2205036 | 8 | 8 | 2 | |||
| 3 | Вилка скользящая | 6422-2205047-10 | 1 | 1 | 3 | |||
| 6 | Фланец-вилка | 53205-2205023-22 | 2 | 2 | 6 | |||
| 18 | Кольцо стопорное | 53205-2205040 | 8 | 8 | 18 | |||
| 24 | Колпачок пресс- масленки | 24-2904142 | 3+3 | 3+3 | 24 | |||
| 26 | Масленка 1.3.Ц6 | 264020 | 1+1 | 1+1 | 26 | |||
| 27 | Клапан предохранительный | 6422-3515006 | 1 | 1 | 27 | |||
| 29 | Подшипник роликовый игольчатый с одним наружным кольцом | 804707А1С10 | 8 | 8 | 29 | |||
| 30 | Крестовина | 53205-2205030-10 | 2 | 2 | 30 | |||
| 31 | Масленка 2.3.90.Ц6 | 264040 | 2+2 | 2+2 | 31 | |||
| 32 | Вал карданный в сборе | 6430-2201015 | 1 | 1 | 32 | |||
| 32 | Вал карданный в сборе | 54341-2201015-20 | 1 | 1 | 32 | |||
| 101 | Шайба 14.ОТ | 252138 | 8+8 | 8+8 | 101 | |||
| 102 | Болт М14х1,5-6gx50 | 372217 | 8+8 | 8+8 | 102 | |||
| 103 | Гайка М14х1,5-6Н | 374633 | 8+8 | 8+8 | 103 | |||
| 105 | Карданный вал в сборе привода заднего моста | 6430-2201010 | 105 | |||||
| 105 | Карданный вал в сборе привода среднего моста | 650108-2205010 | 1 | 1 | 105 | |||
| 105 | Карданный вал в сборе привода заднего моста | 54341-2201010-10 | 1 | 1 | 105 | |||
| 106 | Карданный вал в сборе привода среднего моста | 643008-2205010-020 | 106 | |||||
| 106 | Карданный вал в сборе привода среднего моста | 650108-2205010-010 | 106 | |||||
| 106 | Карданный вал в сборе привода среднего моста | 643008-2205010-010 | 1 | 1 | 106 | |||
| 501 | Крестовина | 7522-2201026-10 | 2 | 2 | 501 | |||
| 502 | Уплотнение торцевое | 7522-2201036 | 8 | 8 | 502 | |||
| 503 | Вилка скользящая | 64221-2201047 | 1 | 1 | 503 | |||
| 504 | Крестовина | 7522-2201030-10 | 2 | 2 | 504 | |||
| 507 | Крышка | 525-2201040-10 | 8 | 8 | 507 | |||
| 508 | Пластина стопорная | 525-2201041-11 | 8 | 8 | 508 | |||
| 510 | Фланец-вилка | 64226-2201049 | 2 | 2 | 510 | |||
| 511 | Балансировочная плита | 7806-2205070 | 511 | |||||
| 532 | Болт М10х1 | 340161 | 16 | 16 | 532 | |||
| 535 | Подшипник 804709А2С10 | 804709А2С10 | 8 | 8 | 535 | |||
| 538 | Вал карданный, входит в карданный вал привода среднего моста | 650108-2205013-010 | 1 | 1 | 538 | |||
| 538 | Вал карданный, входит в карданный вал привода среднего моста | 643008-2205013-010 | 1 | 1 | 538 | |||
| 538 | Вал карданный, входит в карданный вал привода среднего моста | 643008-2205013-020 | 1 | 1 | 538 | |||
| 538 | Вал карданный, входит в карданный вал привода среднего моста | 650108-2205013 | 1 | 1 | 538 |
