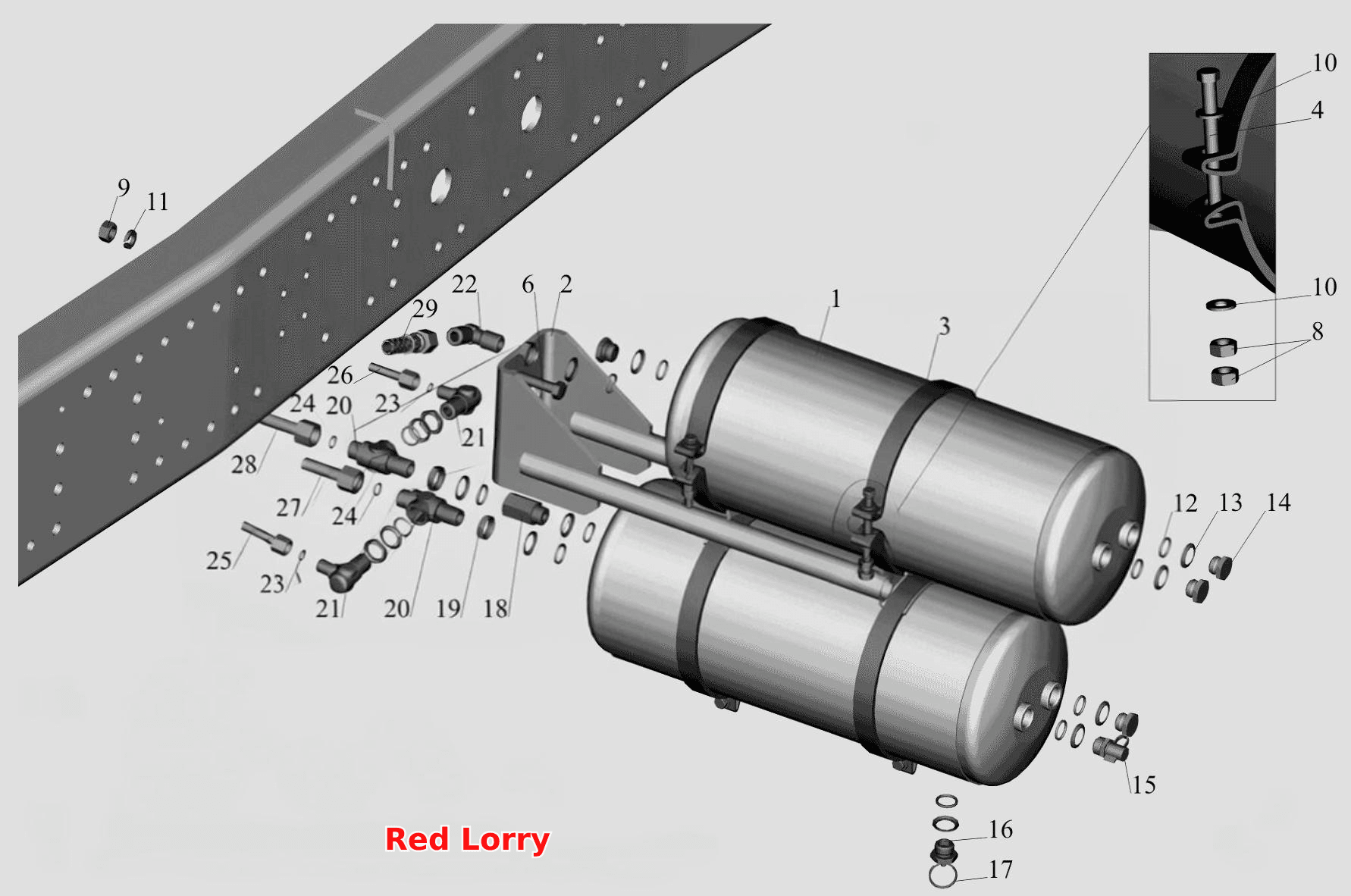

Крепление ресиверов 650119-3513006 и присоединительной арматуры
100%
Название детали
Ресивер
Заводской номер
5440-3513015
Количество на модель
2
№
1
Название детали
Кронштейн
Заводской номер
650119-3513078
Количество на модель
1
№
2
Название детали
Хомут
Заводской номер
5440-3513036
Количество на модель
4
№
3
Название детали
Болт М10-6gх80
Заводской номер
371690
Количество на модель
4
№
4
Название детали
Болт M- x
Заводской номер
201593
Количество на модель
4
№
6
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
8
№
8
Название детали
Гайка MH
Заводской номер
250558
Количество на модель
4
№
9
Название детали
Шайба 10
Заводской номер
А.10.04.019
Количество на модель
8
№
10
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
8
№
10
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
4
№
11
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
13
№
12
Название детали
Шайба 22
Заводской номер
376145
Количество на модель
13
№
13
Название детали
Пробка М22х1,5-6g
Заводской номер
378609
Количество на модель
4
№
14
Название детали
Клапан контрольного вывода
Заводской номер
5336-3515410
Количество на модель
1
№
15
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000
Количество на модель
№
15
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
№
15
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
№
16
Название детали
Клапан слива конденсата
Заводской номер
5336-3513110
Количество на модель
2
№
16
Название детали
Кольцо
Заводской номер
5247Г-3921441
Количество на модель
2
№
17
Название детали
Клапан обратный
Заводской номер
5432-3515210
Количество на модель
1
№
18
Название детали
Гайка М22х1,5-6Н
Заводской номер
374939
Количество на модель
5
№
19
Название детали
Тройник
Заводской номер
403118
Количество на модель
2
№
20
Название детали
Угольник
Заводской номер
402741
Количество на модель
2
№
21
Название детали
Угольник
Заводской номер
402741-01
Количество на модель
№
21
Название детали
Угольник
Заводской номер
402801-01
Количество на модель
№
22
Название детали
Угольник
Заводской номер
402801
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
008-011-19-2-3
Количество на модель
2
№
23
Название детали
Кольцо- -
Заводской номер
012-016-25-2-3
Количество на модель
2
№
24
Название детали
Трубка
Заводской номер
650119-3506158
Количество на модель
1
№
25
Название детали
Трубка
Заводской номер
650119-3506180
Количество на модель
1
№
26
Название детали
Трубка
Заводской номер
650119-3506348
Количество на модель
1
№
27
Название детали
Трубка
Заводской номер
650119-3506184
Количество на модель
1
№
28
Название детали
Шланг к левой тормозной камере
Заводской номер
5440-3506085
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ресивер | 5440-3513015 | 2 | 2 | 1 | |||
| 2 | Кронштейн | 650119-3513078 | 1 | 1 | 2 | |||
| 3 | Хомут | 5440-3513036 | 4 | 4 | 3 | |||
| 4 | Болт М10-6gх80 | 371690 | 4 | 4 | 4 | |||
| 6 | Болт M- x | 201593 | 4 | 4 | 6 | |||
| 8 | Гайка М10-6Н | 250512 | 8 | 8 | 8 | |||
| 9 | Гайка MH | 250558 | 4 | 4 | 9 | |||
| 10 | Шайба 10 | А.10.04.019 | 8 | 8 | 10 | |||
| 10 | Шайба 10 | 252006 | 8 | 8 | 10 | |||
| 11 | Шайба 14.ОТ | 252138 | 4 | 4 | 11 | |||
| 12 | Кольцо- - | 020-025-30-2-3 | 13 | 13 | 12 | |||
| 13 | Шайба 22 | 376145 | 13 | 13 | 13 | |||
| 14 | Пробка М22х1,5-6g | 378609 | 4 | 4 | 14 | |||
| 15 | Клапан контрольного вывода | 5336-3515410 | 1 | 1 | 15 | |||
| 15 | Клапан контрольного вывода | 105.069.05.000 | 15 | |||||
| 15 | Клапан контрольного вывода в сборе | 100-3515310 | 15 | |||||
| 16 | Клапан слива конденсата | 100-3513110 | 16 | |||||
| 16 | Клапан слива конденсата | 5336-3513110 | 2 | 2 | 16 | |||
| 17 | Кольцо | 5247Г-3921441 | 2 | 2 | 17 | |||
| 18 | Клапан обратный | 5432-3515210 | 1 | 1 | 18 | |||
| 19 | Гайка М22х1,5-6Н | 374939 | 5 | 5 | 19 | |||
| 20 | Тройник | 403118 | 2 | 2 | 20 | |||
| 21 | Угольник | 402741 | 2 | 2 | 21 | |||
| 21 | Угольник | 402741-01 | 21 | |||||
| 22 | Угольник | 402801-01 | 22 | |||||
| 22 | Угольник | 402801 | 1 | 1 | 22 | |||
| 23 | Кольцо | 008-011-19-2-3 | 2 | 2 | 23 | |||
| 24 | Кольцо- - | 012-016-25-2-3 | 2 | 2 | 24 | |||
| 25 | Трубка | 650119-3506158 | 1 | 1 | 25 | |||
| 26 | Трубка | 650119-3506180 | 1 | 1 | 26 | |||
| 27 | Трубка | 650119-3506348 | 1 | 1 | 27 | |||
| 28 | Трубка | 650119-3506184 | 1 | 1 | 28 | |||
| 29 | Шланг к левой тормозной камере | 5440-3506085 | 1 | 1 | 29 |
